دائرة الكترونية للنقاش (60)

[نعيم البديري]

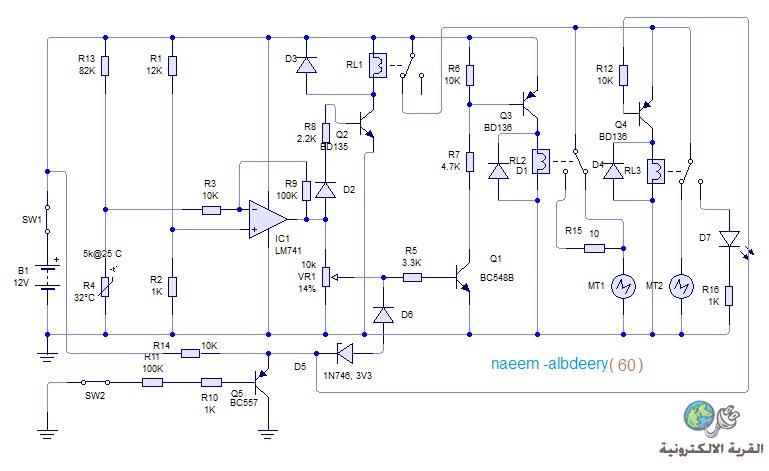

السلام عليكم ورحمة الله بعد ان قضينا نقاشات جميلة مع دائرة رقم 59 للاخ فكروعلم اقدم لكم هذه الدائرة رقم 60 فلتدخل ميدان النقاش والتحليل املين الاستفادة منها ليس فقط في التطبيق بل ماتحتوي من حيل وافكار لااريد ان اتعبكم كثيرا فالمحركين هما يعملان على المصدر المتناوب ولسهولة المحاكاة جعلا (DC) وممكن تغير ربط الملامسات فقط ليعمل المحركين بالمتناوب ..

[زكرياء المغربي]

بسم الله ماشاء الله،دائرة تستحق النقاش بالفعل...
ألاحظ أن هناك مقارنا خطيا بجهد مرجعي بفعل مجزء الجهد المكون من المقاومة R1 وَ R2، بينما دخله العاكس متغير بفعل الـNTC،فعندما يكون الخرج مرتفع يشغل الريليه 1 الذي يمد الدائرة التي يتحكم بها الريليه 2 بالتغذية،يأتي الجزء السفلي من الدائرة المربوط بالسويتش 2،في هذه الحالة أي عند الاغلاق،فانه يغذي الريليه 3 الذي يشغل المتور الثاني و يفصل الليد،اما عند فتحه فتتم خفض سرعة الموتور الثاني و الله أعلم

[seakrokram]

السلام عليكم ورحمه الله وبركاته
انا مع كلام اخي زكريا المغربي ما عدا انه لدينا مكبر بتغذيه عكسيه
كيفك اخي زكريا الرب يباركك
العل الماطورين مراوح للتهويه او ما طورين لاجهزة تبريد في قاعه مثلا لاننا نعتمد على متحسس يعتمد تغير قيمه مقاومته على الحرارة

[WRHLAMDA]

السلام عليكم

بالنسبة للترانزستر Q5 يجب تحييز القاعدة الى الجهد الموجب

والدائرة تحتاج بعض التفصيل ... يعني ادرسها في البداية وبعدين اتكلم .... ووكما ذكر الاخوة تبدو كدائرة تبريد

[WRHLAMDA]

طيب اولا عندما يربط مكبر العمليات مع راجع ربوط الى الادخال السالب .... علام نحصل من هكذا ربط ؟؟؟

[WRHLAMDA]

الدايود D2 المربوط على قاعدة الترانسزستر Q2 ماعملة في هذا الموقع؟؟؟

[WRHLAMDA]

الدايودان D5 - D6 مالدور الذي يلعبة كل من الدايودان في هذه الدائرة ؟؟؟

وسؤال اخر ... فولتية الاخراج لمكبر العمليات كم ستتراوح قيمتها؟؟؟

[daoud]

الدايودان D5 - D6 مالدور الذي يلعبة كل من الدايودان في هذه الدائرة ؟؟؟

وسؤال اخر ... فولتية الاخراج لمكبر العمليات كم ستتراوح قيمتها؟؟؟

Read more: http://www.qariya.com/vb/newreply.ph...#ixzz2OnLrM6tf

اعتقد اندور D5 هو ضبط الجهد عند باعث الترانزستور Q5 عند قيمة معينة
تفوق 4.2 فولت اي 3.3 + 0.9 ( جهد D6 ) اضافة الى الجهد الذي تفرضه Vr1

باختصار الديود رقم5 لثبوت الجهد عند باعث الترانزستور رقم5 عند قيمة معينة
اما الدايود رقم 6 فهو لمنع تسرب التيار فى طريقه عندما يكون مخرج المقارن يساوي القيمة الموجبة +11
عندما يكون مخرج المقارن يساوي القيمة الموجبة اوبعبارة اخرى مرتفع +
يغذي الترانزستور رقم 1 عبر المقاومة رقم 5 والديود رقم 6 يعيق التيار الموجب

وسؤال اخر ... فولتية الاخراج لمكبر العمليات كم ستتراوح قيمتها؟؟؟

Read more: http://www.qariya.com/vb/newreply.ph...#ixzz2OnO3NbwN

غالبا فى المقارنات مثل هذه الدارة يكون مخرجها يقارب جهد التغذيةالموجب
يعنى ممكن ان يساوي 10 او 10.5 فولت

انا اتحدث عن تجربة شخصية منخلال التصاميم العملية
فعذرا اساتذتى ان لم تستند اجابتى على معادلات و حسابات
لانى لا اخفى عنكم لست جديرا بمناقشة اساتذة امثالكم
اخى WRHLAMDA و زكريا ونعيم و غيرهم من الاخوة الاساتذة
الذين اكن لهم كل احترام وتقدير فى هذا المنتدى الطيب

انما اردت ان اشارككم موضوعكم فقط و انتم تدونى العلامة فانا تلميذكم

الدايود D2 المربوط على قاعدة الترانسزستر Q2 ماعملة في هذا الموقع؟؟؟

Read more: http://www.qariya.com/vb/newreply.ph...#ixzz2OnP6zrQR

هذا الديود رقم 2 يستعمل هنا للتقليل من اهتزاز الحاكمة او الرولى رقم1
نتيجة فتح الترانزستور يعنى يزيل الطقطقة عن الرولى و يمكن زيادة
ديودين او ثلاث على التسلسل مكان الديون رقم2 لمنع الطقطقة كليا



تحياتى وتقديري لكم جميعا
