مساعده في دائرة الإنفيرتر لو تكرمتو

[shareef ali]

طبقة دائرة الإنفيرتر 250 واط ولم تحدث إستجابه


وللعلم غيرت بعض القطع الغير متوفره
مثل irfp064 إلى irfpo54
وd4001 إلى d4007

وكيف اعرف أن الدائره شغاله بدون المحولة
مثل المذبذب والدريفر
أعينوني أعانكم الله

[dds.m.blal]

طبعا التجربة ستتم على كل مخرج لوحده حيث المخرج سيكون الارضي والقطب الثاني تاخذه من +12 فولط البطارية حسب الدارة التي ارفقتها انت

اولا عن طريق راسم اشارة

واذا لم تملكه فبامكانك ان تستخدام افو ميتر حيث يجب ان تقيس الفولت والهرتز

واذا لم تملك افو ميتر فبامكانك ان تستخدم لمبة 12 فولت تضعه بدل المحول

حيث ستضئ اللمبة بشكل رجفان 50 هرتز

[shareef ali]

اخي جربت بأستخدام أوفو ميتر ولم تحدث إستجابه
وجربت بإستخدام لنبه 12V
على خرجي الدريف والنتيجه صفر
أيش المشكله في الدائره

[salem amen]

لقد قمت سابقا بعمل هذه الدائرة ولم تعمل معي كان الخرج بين طرفي المذبذب ٤ فولت متردد

قمت بتغيير الزينر الى ٨.٢ فولت خرجت ٦ فولت عند طرفي المذبذب

والتردد كان ٤٠ هرتز

ولم يعمل الموسفيت نهائيا

وهذا للعلم

[shareef ali]

بالفعل هذا محصل معي ونفس المشكله ممكن يكون العيب في الدائره أو في القطع مثلآ

[سعيد قادر]

راجع التوصيلات الدائرة سليمة وليس بها مشاكل تاكد من التوصيلات

[سعيد قادر]

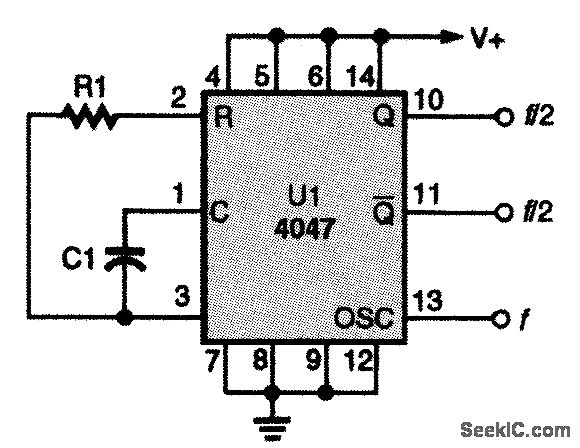

تاكد ان يكون هناك خرج على البن او طرف 10 و11 اذا كنت تستخدم زينر دايود 6 فولت يجب ان يكون على الطرفين 6 فولت افحصها بالافو ميتر ثم بعد ذالك انتقل الى مرحلة الدرايف

[سعيد قادر]

هناك ملاحضة ذكرها استاذ ماجد من قبل ان بوابات الموصفتات يجب ان لايدخلها اقل من 10 فولت لكى يعمل كسويش وهذا مذكور فى الداتاشيت لذا من الافضل ان تستعمل زنردايود 9 فولت
