مبتدئ يطلب دائرة بسيطة بقاء لمبة لمدة مابين 5 - 10 ثواني

[ENG.SALEH]

السلام عليكم

انا عندي لمبات ليد في السيارة لما افصل التيار منها اكيد بتطفي

اللي ابغاه انه لما افصل التيار تبقى المبات شغاله لمدة مابين 5 - 10 ثواني

[نعيم البديري]

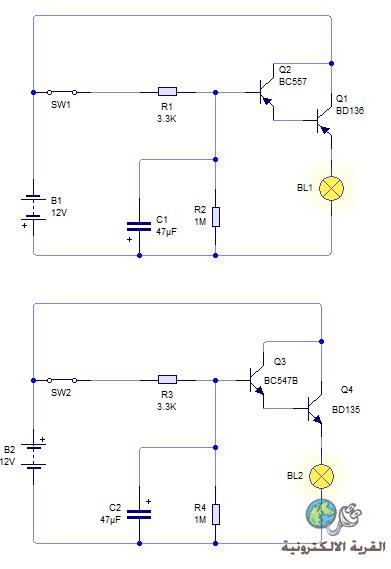

تفضل اخي هذين دائرتين احداهما بترانزستورين pnp وتعمل على جهة مفتاح السالب من المصدر والثانية عكسها بترانزستورين npn ويعمل المفتاح من جهة الجهد الموجب : عند فصل المفتاح سبقى المصباح مضيء لفترة ممكن تغيرها حسب الرغبة بزيادة قيمة المكثف او المقاومة 1 ميكا :

[علي البهادلي]

المشاركة الأصلية كتبت بواسطة نعيم البديري

تفضل اخي هذين دائرتين احداهما بترانزستورين pnp وتعمل على جهة مفتاح السالب من المصدر والثانية عكسها بترانزستورين npn ويعمل المفتاح من جهة الجهد الموجب : عند فصل المفتاح سبقى المصباح مضيء لفترة ممكن تغيرها حسب الرغبة بزيادة قيمة المكثف او المقاومة 1 ميكا :

تسلم اخ نعيم على هذه الدائرة واذا ممكن ملف المحاكاة للدارتين لاني محتاجهم

[نعيم البديري]

تفضل اخي هذا ملف المحاكاة للدائرتين
http://speedy.sh/xyJMq/ca.cwz

[ENG.SALEH]

مشكور اخوي نعيم على الدائرة وسامحني على التأخر عن الرد

وممكن اعرف افضل برنامج لمحاكات الدوائر الالكترونية ؟؟؟؟

وابغى اعرف هل المبه عندما تطفئ بعد 5 - 10 ثواني تطفئ بسرعة او تطفئ بهدوء بمعنى ( اريد المبة عندما افصل التيار وبعد مهله 5 - 10 ثواني تطفئ تدرجياً )

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ENG.SALEH

مشكور اخوي نعيم على الدائرة وسامحني على التأخر عن الرد

وممكن اعرف افضل برنامج لمحاكات الدوائر الالكترونية ؟؟؟؟

وابغى اعرف هل المبه عندما تطفئ بعد 5 - 10 ثواني تطفئ بسرعة او تطفئ بهدوء بمعنى ( اريد المبة عندما افصل التيار وبعد مهله 5 - 10 ثواني تطفئ تدرجياً )

عفوا اخي لاشكر بين الاخوه انشاء الله ::انا استخدم برنامج المحاكاة (سيركت وزرد) طبعا هو برنامج سهل وبسيط لكنه ليس الافضل حتما هناك برامج اخرى يقولون انها افضل لكنها صعبة بعض الشيء : بخصوص الدائرة هنا الزمن قد يكون اطول مما طلبت حوالي 20 الى 30 ثانية لكن ممكن ان تجعل المكثف اقل مثلا 22uf او 10uf للتقليل الزمن وهي نعم ينطفيء المصباح بشكل تدريجي خصوصا باستخدام مصباح فلمنت وليس دايودات ضوئية .انا ارفقت الملف لغرض المحاكاة اعلاه ممكن تجريبها بعد تنصيب السيركت وزرد .

[ENG.SALEH]

مشكور يا اخ نعيم ويعطيك الف عافية

جاري العمل على الدائرة
