الالكترونيات للمبتدئين بأسلوب سهل وممتع (المقاومة)

[نعيم البديري]

السلام عليكم ياغالين تعالوا نتعرف هذه المرة بشكل جديد على العنصر الكهربائي والالكتروني ((المقاومة)) فلنبدأ بتوجيه الاسئلة التالية : لماذا سميت (مقاومة) ؟ وتقاوم من ؟وكيف تعمل ؟ وماهي الانواع الشائعة منها ؟ هذا وقبل الاجابة اود القول ان الكلام عن هذا العنصر ياخذ صفحات عديدة ويتفرع الى فروع شتى لكن المطلوب هنا هو التعرف والتعلم باسلوب سهل وغير معقد وممل فنختصر الاجابة بهذه السطور :

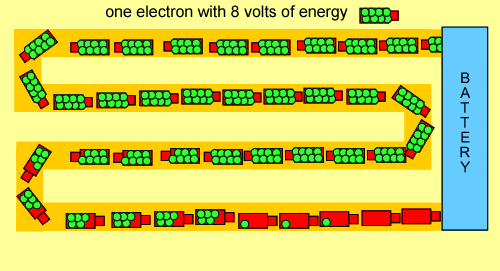

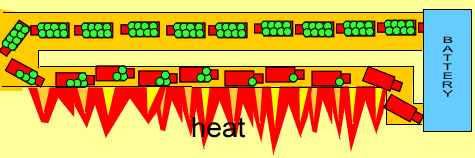

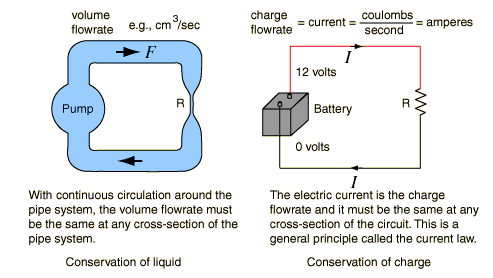

المقاومة سميت كذالك لانها تعاوق مرور التيار في دائرة كهربائية مغلقة وقلت مغلقة لان التيار لن يمر بالدائرة المفتوحة : ومنها انواع المقاومة الكاربونية ومقاومة اشباه الموصلات والمقاومة السلكية وغيرها وحسب نوع العمل المقاومة الثابتة والمتحركة اي متغيرة القيمة حسب التنظيم ومنها المتغيرة حسب درجة الحرارة وتسمى الثرمو ريزستور ومنها المتغيرة حسب الضوء وتسمى الفوتو رسزتور ومنها ماتزداد فيمتها بارتفاع درجة الحرارة كما في نوع ال (PTC) ولتك الانواع تطبيقات لاتعد ولا تحصى ولا تكاد دائرة الكترونية تخلو من وجود المقاومات فيها .. فهيا بنا نتعرف على العمل الاساسي او المبدا الذي تعتمده المقاومة في عملها ولنطلع على الصور التالية :

[زكرياء المغربي]

حفظك الله استاذ نعيم و اضيف كلمة بسيطة هي ان كل سلك كهربائي له مقاومة تعتمد على مقاوميته و مساحته و طوله...سيتعمق في هذا استاذنا نعيم باذن الله

[seakrokram]

السلام عليكم ورحمه الله وبركاته
الاخوة الاعزاء في هذا المشروع الرائع
جعله الله في ميزان حسناتكم
مجهود رائع من مهندسين اكفاء مضحين الرب يبارك جهودكم جميعا

[WRHLAMDA]

السلام عليكم

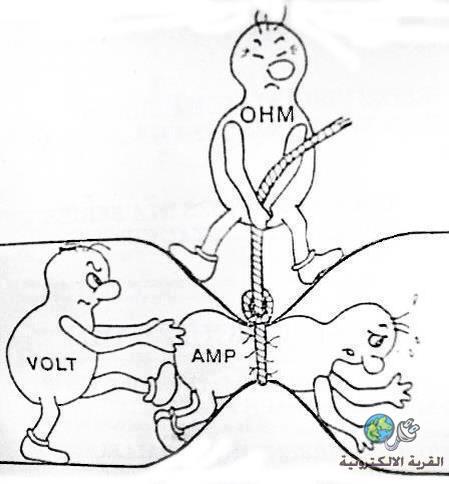

اسمح لي اخي العزيز ان اضيف هذه الصورة التي تشرح واحد من اهم قوانين الكهرباء .... قانون اوم وهي توضح العلاقة بين التيار والمقاومة والجهد و وضيفة كل منها ضمن هذه العلاقة

[emad1]

أحييك اخي نعيم على أختيارك
لنوعية المواضيع المهمة جدا حياك
الله

[عبدالله زهير]

شكرا يا معلم جزاك الله خير على المواضيع الجميله

[فكروعلم]

السلام عليكم

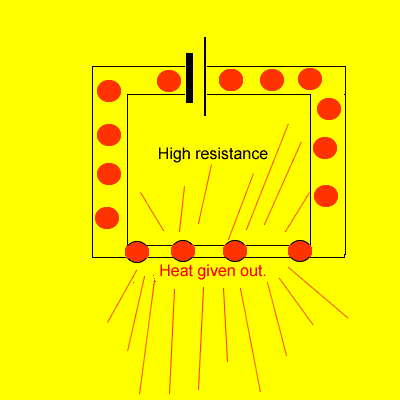

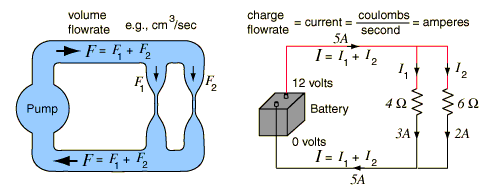

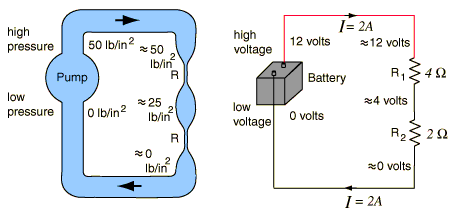

أسمحو لي بتقديم هذه الصور الإيضاحية لما يحدث خلال مرور التيار الكهربائي في المقاومة

[yacine2520]

السلام عليكم و رحمة الله تعالى و بركاته

مهندسنا الغالي / نعيم

تسلم ايديك و دماغك على هذا الموضوع الرائع حقا و على هذا الشرح المصور القيم.
بارك الله فيك مهندسنا المتالق على هذه المجهودات الطيبة.
تقبل مني تحياتي الاخوية الخالصة.

بكل صراحة نادرا جدا ما ازور قسمكم هذا المحترم و لكنني اخذا بنصائح حبايب قلبي /
محسن و ياسر اتفاجئ كل مرة بنوعية المواضيع المطروحة من طرف مهندسينا العمالقة...
