دائرة الكترونية للنقاش ( 61)

[فكروعلم]

السلام عليكم

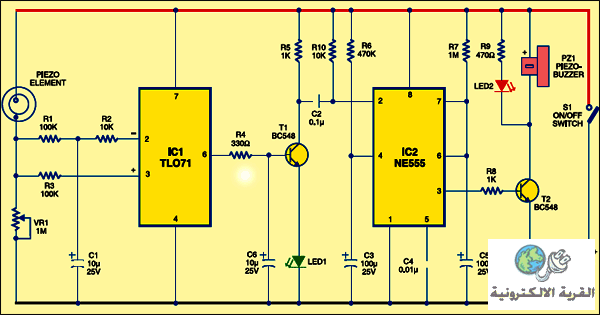

أقدم لكم اليوم الدارة 61 من سلسلة دارة الكترونية للنقاش والتحليل للوصول إلى وظيفتها وطريقة عملها

[seakrokram]

السلام عليكم
من الوهله الاولى يتبين ان الدائرة متحسس وانذار من الضغط

[seakrokram]

السلام عليكم
من الغريب ان ادخالي المكبر TL071 على نفس النقطه مع ملاحظه وجود مكثف على الادخال العاكس هل خرج المكبر يتغير يتغير حسب دائرة التاخير التي تحتوي على المكثف C1 ويعود خرج المكبر يتغير مرة اخرى؟

[WRHLAMDA]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم
من الوهله الاولى يتبين ان الدائرة متحسس وانذار من الضغط

السلام عليكم

اخي العزيز البيزو لايتحسس الاجهاد الميكانيكي المسلط علية لكن يتحسس التغير في الاجهاد .... هذا يعني انة متحسس اهتزاز وليس متحسس ضغط .... وهناك دليل اخر في الدائرة يدل على ذلك ..... وهو ان الجزء الاول المتكون من مكبر العمليات مرتبط مع الجزء الثاني الذي هو مونوستيبل .... عن طريق متسعة .... اي ان التيار المتناوب فقط سيمر من الدائرة الاولى الى الدائرة الثانية .... ومتحسس الضغط يجب ان يعطي قيم تتغير تدريجيا

عموما بانسبة لدائرة المونوستيبل المصممة حول المتكاملة 555 فهي تقوم بتشغيل صافرة تنبيه نوع بزر اضافة الى ليد دلالة عن طريق الترانزستر T2
الصافرة ستنطلق عندما تاتي اشارة القدح من دائرة مكبر العمليات عبر المتسعة C2 الى بن رقم 2 وهذا الادخال تم تحييزه مبدئيا الى الجهد الموجب عبر المقاومة R10 ليبقى في حالة اتظار لاشارة القدح السالبة التي تاتي عبر المتسعة C2

الصافرة ستبقى لفترة محددة حسب قيمة كل من R7 ... C5 وهي تعطي وقت طويل نسبيا حولي دقيقتين

( طبعا لاتوجد في الدائرة الية لأسكات الصافرة سوى اطفاء الجهاز )

بقي لدينا R6 ... C3 هذه الية لتصفير المتكاملة 555 في بداية التشغيل وتمنعها من العمل لمدة 30 ثانية تقريبا في بداية التشغيل لتجاوز مرحلةو البدء التي تكون غير مستقرة وقد تعطي انذار كاذب

طيب هذا الجزء السهل من الدائرة .... والجزء الصعب والخاص بمكبر العمليات اتركة لبقية المشاركين

[WRHLAMDA]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم
من الغريب ان ادخالي المكبر TL071 على نفس النقطه مع ملاحظه وجود مكثف على الادخال العاكس هل خرج المكبر يتغير يتغير حسب دائرة التاخير التي تحتوي على المكثف C1 ويعود خرج المكبر يتغير مرة اخرى؟

مع اني لم افهم بالضبط تحليلك للدائرة وكيف ان الاخراج يتغيير ويعود .... لكن لاتنسى C6 ....

وهناك سؤال اخر لماذا المقاومة المتغيرة قيمتها عالية ؟


الليد الاخضر هل له دور في الدائرة ؟

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

اخي العزيز البيزو لايتحسس الاجهاد الميكانيكي المسلط علية لكن يتحسس التغير في الاجهاد .... هذا يعني انة متحسس اهتزاز وليس متحسس ضغط .... وهناك دليل اخر في الدائرة يدل على ذلك ..... وهو ان الجزء الاول المتكون من مكبر العمليات مرتبط مع الجزء الثاني الذي هو مونوستيبل .... عن طريق متسعة .... اي ان التيار المتناوب فقط سيمر من الدائرة الاولى الى الدائرة الثانية .... ومتحسس الضغط يجب ان يعطي قيم تتغير تدريجيا

عموما بانسبة لدائرة المونوستيبل المصممة حول المتكاملة 555 فهي تقوم بتشغيل صافرة تنبيه نوع بزر اضافة الى ليد دلالة عن طريق الترانزستر T2
الصافرة ستنطلق عندما تاتي اشارة القدح من دائرة مكبر العمليات عبر المتسعة C2 الى بن رقم 2 وهذا الادخال تم تحييزه مبدئيا الى الجهد الموجب عبر المقاومة R10 ليبقى في حالة اتظار لاشارة القدح السالبة التي تاتي عبر المتسعة C2

الصافرة ستبقى لفترة محددة حسب قيمة كل من R7 ... C5 وهي تعطي وقت طويل نسبيا حولي دقيقتين

( طبعا لاتوجد في الدائرة الية لأسكات الصافرة سوى اطفاء الجهاز )

بقي لدينا R6 ... C3 هذه الية لتصفير المتكاملة 555 في بداية التشغيل وتمنعها من العمل لمدة 30 ثانية تقريبا في بداية التشغيل لتجاوز مرحلةو البدء التي تكون غير مستقرة وقد تعطي انذار كاذب

طيب هذا الجزء السهل من الدائرة .... والجزء الصعب والخاص بمكبر العمليات اتركة لبقية المشاركين

احسنت اخي على الشرح الجميل

[WRHLAMDA]

السلام عليكم

انا احب امكانيات محرك GOOGLE في البحث

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

انا احب امكانيات محرك GOOGLE في البحث

هناك اشياء لاتبان حتى لو تعرفت على العنصر المستخدم وكذالك ببرامج المحاكاة وتعتمد على مدى امكانية المناقش على التحليل المنطقي لما يحدث : نجد احيانا عنصر الكتروني صنع لأداء عمل معروف وقد عرف هذا العنصر باداء هذا العمل لكن المصمم احيانا يوظف هذا العنصر لاداء عمل مختلف من حيث النتيجة لكن له نفس مبدأ العمل ..
