طلب شرح دائرة لتشغيل لمبة ليد ببطارية 1.5 فولت

[mohaamed1984]

طلب شرح دائرة لتشغيل لمبة ليد ببطارية 1.5 فولت

ممكن اسماء المكونات ؟

وممكن توضيح اطراف الترانزستور والتوصيلات ؟

وكيف اعمل اسطوانة الفيرايت ؟ وهل يمكن لف سلك على مسمار بديلا

[WRHLAMDA]

بالنسبة لمحولة الفيرايت تجدها في دائرة المصبيح الاقتصادية .... طبعا لابد من اعاده لفها حسب الخريطة

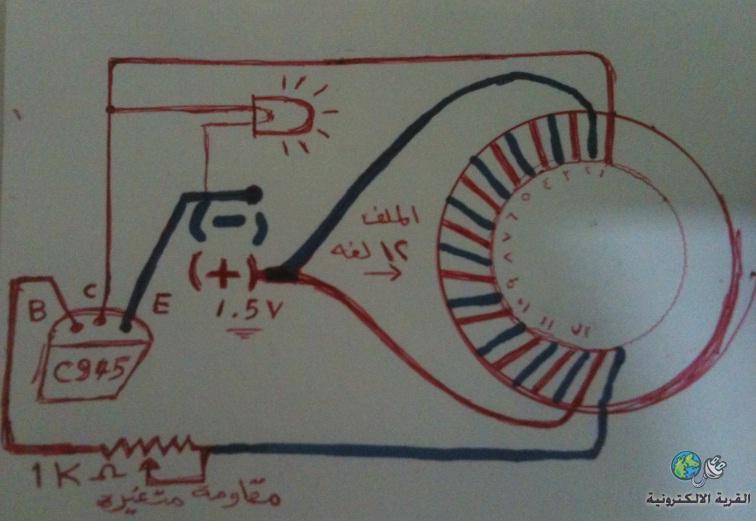

واذا كنت تقصد الدائرة التالية





راجع المشاركة التالية

http://www.qariya.com/vb/showthread.php?t=110398&page=3

[mohaamed1984]

عندما اقوم بلفها بيقى عدد الفات 4 فقط هل يؤثر ؟

علما انى قمت بأخذ الترانزيستور و محول الفرايت من المبة الموفرة (الاقتصادية)

وفشلت

[WRHLAMDA]

السلام عليكم

اولا استخدم سلك رفيع حتى تكفي اللفات

ماهو رقم الترانزستر الذي تستخدمة

[mohaamed1984]

بستخدم سلك تليفون هل اى سلك ينفع
الترانزيستور EB 102H

[WRHLAMDA]

ممكن تستخدم اي سلك

بالنسبة لاطراف الترانزستر

كما في الصورة الموجودة في الداتاشيت

http://bbs.dianyuan.com/bbs/u/54/254851182751339.pdf

[mohaamed1984]

هل بديل محول الفرايت محول كهربائي الى موجود في المبة الموفرة







هوة هنا مش مرتب اطراف الترانزيستور

هل تعتقد ان عدم لف سلك على الفرايت بشكل صحيح هوة سبب فشل تجربتي ؟

هل المقامة المتغيرة 1K ليها طرف معين

[WRHLAMDA]

بالنسبة للمحولة

نعم هي من الفيرايت ايضا ويمكن استخدامها

.................................................. ..........

اطراف الترانزستر تختلف من نوع الى اخر والنوع الذي ذكرتةفيه مكان الباعث ( e ) بدل مكان القاعدة ( b ) مقارنة بالرسم الذي ارفقتة انت

.................................................. ..........

اتجاه لف المحولة مهم جدا .... ومن الافضل ان تكون اللفات مرتبة .... كل سلك يمر داخل حلقة المحولة فقط يعتبر لفة واحدة

.................................................. ....

المقاومة المتغيرة لها ثلاث اطراف

الاول في البداية والثاني في النهاية والثالث ينزلق بينهما .... عليك بربط الاول والثالث من جهة واستخدام الطرف الثاني من جهة اخرى
