دائرة الكترونية للنقاش (62)

[نعيم البديري]

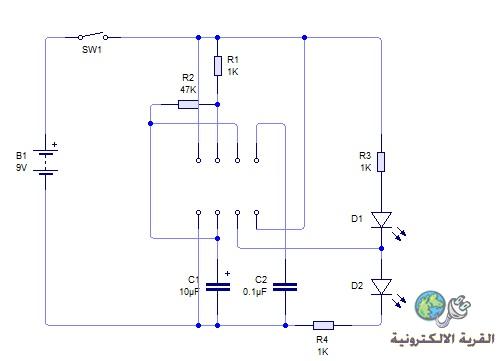

السلام عليكم ورحمة الله : قد تكون هذه الدائرة في غاية البساطة ولكن طرحتها للنقاش لكي يتعلم المبتدء هذه الطريقة كنموذج لدوائر اخرى لنفس الغرض ندائي لذوي الخبرة العملية ان لايشتركوا في النقاش في بداية الأمر ليتركوا فرصة للمبتدئين التفكير بالدائرة ومن ثم العودة لتعليمهم الطريقة تحياتي لكم سلفا :

[WRHLAMDA]

السلام عليكم

فكرة طيبة اخي عسى ان لا يطول الانتظار .... في المشاركة السابقة حاولت تاخير شرح الجزء المتعلق بمكبر العمليات وطرحت عدد من الاسئلة لأثير النقاش حولها .... لكن كان التفاعل بسيط

وياحبذا من الاخوة الذين يطلعون على هذه المشاركات وضع افكارهم وارائهم حتى ولو كانت بسيطة او غير متاكدين منها .... ليتم تداولها ومناقشتها من قبل الاعظاء الاخرين .... فمجال الاكترونيك بكل عنصير صغيير فية هناك الكثير من الامور التي تستحق النقاش وعرض مواصفاتها واسرارها

عموما طريقة الطرح الجديدة مثيرة للاهتمام وتنم عن ابداع ومثابرة

بارك الله فيك

[نعيم البديري]

شكرا لك اخي الكريمWRHLAMDA هذا الذي اقصده بالتحديد لان طرح الرأي والمناقشة المثمرة تولد تبادل الخبرات ومهما كانت الطريقة ولو بسؤال عن عنصر او توصيلة غامضة لدى السائل وقد يكون من ابسط الاسئلة فالنتيجة هي الفائدة العامة واكتساب الخبرة والاطلاع على معلومات اكثر واوفر : تحياتي للجميع وساهموا بأسئلتكم ولو كانت بسيطة ..

[علي البهادلي]

الدارة هي عبارة عن دارة فلاش لايت باستخدام المتكاملة 555 وقد قمت برسمها وفقا للمعطيات الموجودة في الدارة :-

http://speedy.sh/bY3nM/.JPG

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة علي البهادلي

الدارة هي عبارة عن دارة فلاش لايت باستخدام المتكاملة 555 وقد قمت برسمها وفقا للمعطيات الموجودة في الدارة :-

http://speedy.sh/bY3nM/.JPG

طيب اخي ماهي الوظيفة الريئسية للدائرة ؟

[seakrokram]

السلام عليكم ورحمه الله وبركاته
كلام اخي علي البهادلي صحيح هي دائرة مذبذب تولد موجات مربعه مدة الموجه تحدد قيمتها بالمقاومتين R1 و R2 و المكثفه C1
ومن فوائد هذه الدائرة ممكن نستخدمها في (DRIVER) لقيادة ترانسسترات NPN او PNP
او قيادة البوابات المنطقيه ك(KLOCK )

[seakrokram]

علما ان صيغه الدائرة هذه جديدة ولا تخلو من الصعوبه في تحديد المكون المفقود

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

علما ان صيغه الدائرة هذه جديدة ولا تخلو من الصعوبه في تحديد المكون المفقود

الاخ الحبيب seakrokram والاخ علي البهادلي انا اعرف جيدا انكم سوف تعرفون ان مامفقود من الدائرة هو الاي سي 555 فخبراتكم اعلى من ذالك ولكن لم يكن قصدي معرفة العنصر المفقود : فهو ليس صعبا نقوم بمتابعة توصيل الاطراف ونستحظر كل ما في ذاكرتنا من معلومات وبالرجوع قليلا الى الوراء نكتشف انه 555 فالخرج مثلا على الطرف 3 والتغذية كذا وربطت مكثف على الرجل كذا وتم توصيل الطرف الفلاني بالاخر والقيم موجودة والحمد الله فيكون يقينا لدينا ان المتكاملة هي 555 لكنني اريد ان اقدم رسالة للمبتدء في كيفية متابعة مخطط ما لدائرة الكترونية هذا الشق الاول من الهدف اما الثاني فلا زلت اوجه السؤال ماهي وظيفة هذه الفكرة من الدائرة ؟
