الالكترونيات للمبتدئين بأسلوب سهل وممتع (المكثفات)

[نعيم البديري]

السلام عليكم حبايبي الغالين تعالوا هذه المرة نتعرف على هذا العنصر الكهربائي الالكتروني (المكثف ) والمسمى بالمتسعة ايضا . وماهي انواعه واستخداماته في الدوائر الالكترونية : فكل من لديه معلومة او صورة توضيحية يتفضل بطرحها لغرض الفائدة والمنفعة العامة ..

[علي البهادلي]

تحياتي الى الاستاذ نعيم البديري على هذه السلسلة من الدروس التي هدفها تعليم المبتدئين باسلوب سهل وممتع .
ومن رخصة الاخ نعيم احببت ان اشارك بهذا الموضوع لمن يريد ان يعرف اكثر عن المكثفات .

http://speedy.sh/puTsX/.pdf

[seakrokram]

تسلم اخي نعيم على المجهوووووووووووووووووووووووووود

[banna1980]

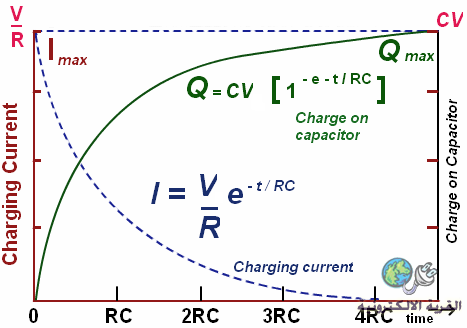

هذه صورة هامة في شحن المكثف وتفريغه

[فكروعلم]

السلام عليكم

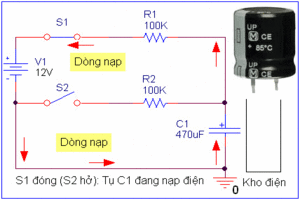

هذه صورة متحركة توضح شحن وتفريغ المكثف



إذا توقفت الصورة عن الحركة أنقر على الصورة بالماوس

[نعيم البديري]

السلام عليكم : تصنف المكثفات على انها قطبية وغير قطبية وتستخدم الاولى في دوائر التيار المستمر اما الثانية فتستخدم بدوائر المتناوب اضافة لبعض دوائر المستمر :
كذالك تصنف حسب نوع المادة العازلة بين لوحيها والغلاف فمنها : المكثفات الخزفية ومكثفات التنتاليوم والمكثفات السيراميكية ومكثفات المايكا والبوليبروبلين ومكثفات الطبقة المضاعفة ومكثفات الميتلايزد بولستر والمكثفات الهوائية المتغيرة والدايود السعوي المتغير (VCAP DIODE )

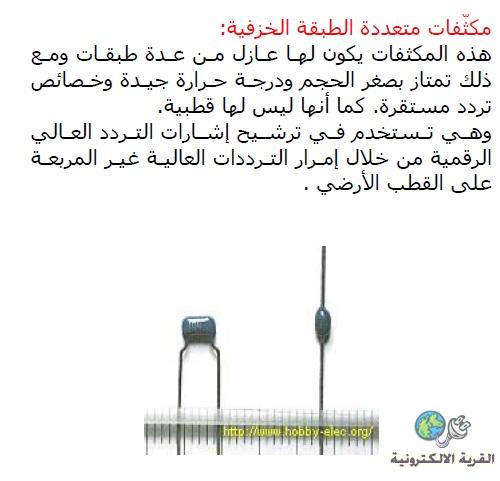

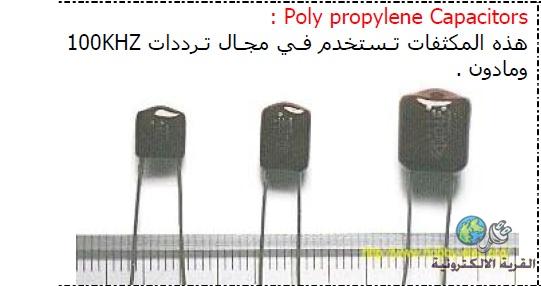

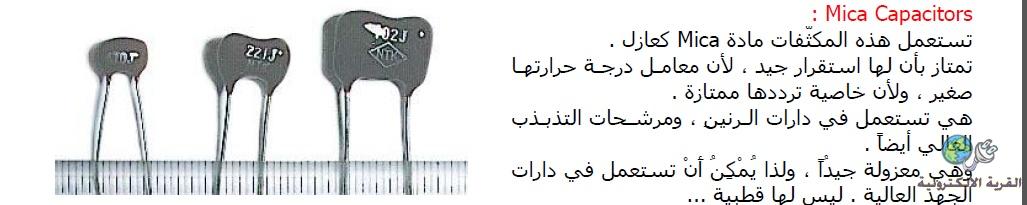

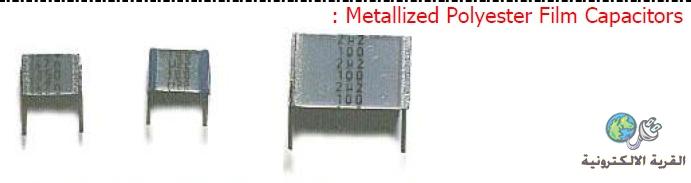

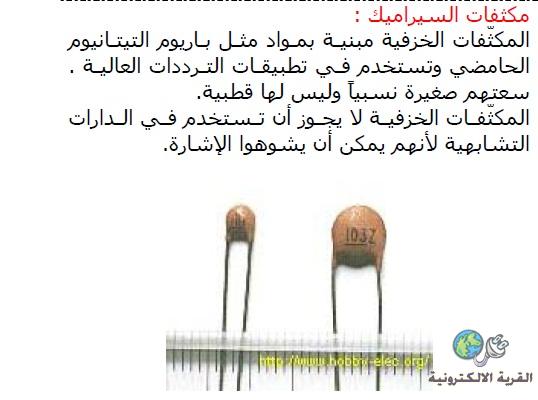

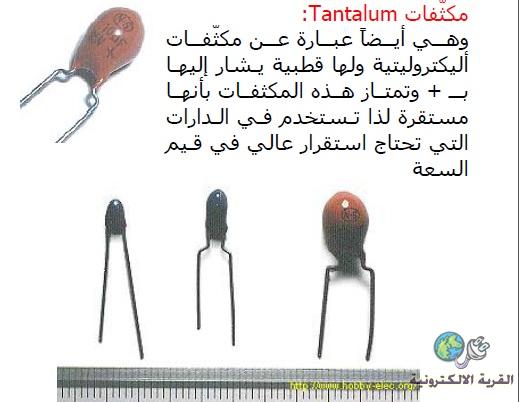

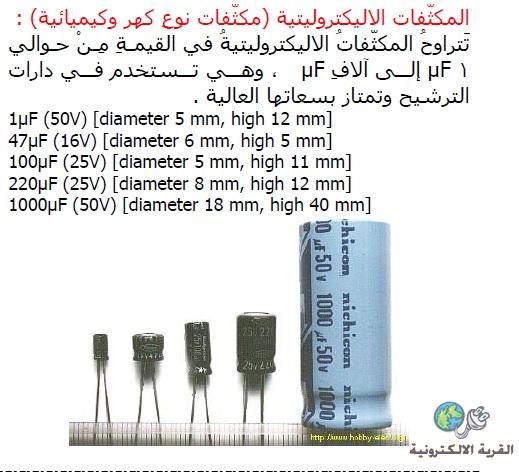

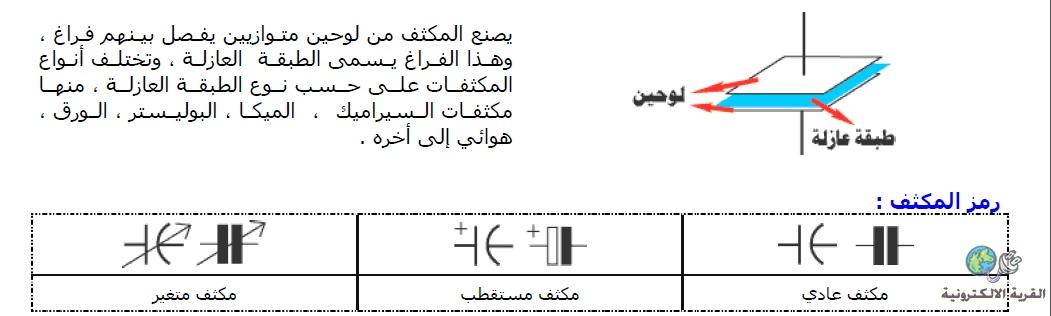

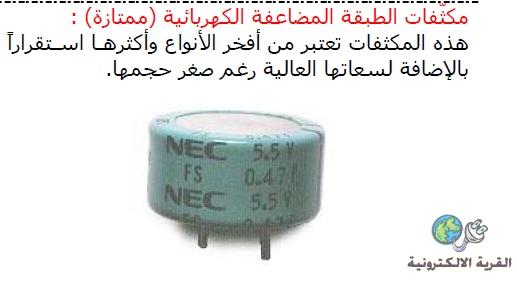

وهذه بعض الصور مع شرح المميزات لبعض الانواع من المكثفات :

[soukdok]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم : تصنف المكثفات على انها قطبية وغير قطبية وتستخدم الاولى في دوائر التيار المستمر اما الثانية فتستخدم بدوائر المتناوب اضافة لبعض دوائر المستمر :
كذالك تصنف حسب نوع المادة العازلة بين لوحيها والغلاف فمنها : المكثفات الخزفية ومكثفات التنتاليوم والمكثفات السيراميكية ومكثفات المايكا والبوليبروبلين ومكثفات الطبقة المضاعفة ومكثفات الميتلايزد بولستر والمكثفات الهوائية المتغيرة والدايود السعوي المتغير (VCAP DIODE )
وهذه بعض الصور مع شرح المميزات لبعض الانواع من المكثفات :

أخي نعيم موضوع متميز وخصوص أنه يساعد المبتدئين للحاق بمركب اليكترونيات وكما تعلم أخي فالبداية تكون صعبة بعد شيء ولدى أثمنى منك أن تبسيط بعد شيئ وترك تلك تعريفات التي تأتي مع المقررات الدراسية فانها لا تضيف شيئ.
وكما أنني لاحظ تكررا لمكتبت في هذه المشركة( http://speedy.sh/puTsX/.pdf)
وأخير أثمنى ألا يأخد كلام هذا بحساسية وخصوصا أنني أردت منه تطوير الموضوع لا هدميه.......

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة soukdok

أخي نعيم موضوع متميز وخصوص أنه يساعد المبتدئين للحاق بمركب اليكترونيات وكما تعلم أخي فالبداية تكون صعبة بعد شيء ولدى أثمنى منك أن تبسيط بعد شيئ وترك تلك تعريفات التي تأتي مع المقررات الدراسية فانها لا تضيف شيئ.
وكما أنني لاحظ تكررا لمكتبت في هذه المشركة( http://speedy.sh/puTsX/.pdf)
وأخير أثمنى ألا يأخد كلام هذا بحساسية وخصوصا أنني أردت منه تطوير الموضوع لا هدميه.......

شكرا لك اخي للملاحظة : طبعا الصور هنا مأخوذة من كتاب يتكلم عن المكثفات وعرضتها هنا لغرض الاطلاع على اشكال المكثفات وخصوصا لافادة المبتدء فربما لايعرف ماهو المكثف السيراميك او الفلاني اما النت فتعرف انت يوجد الكثير من المعلومات والموضوع مفتوح للاعضاء للمشاركة بالطريقة التي يراها تنفع المبتدء وشكرا جزيلا لك مرة اخرى .
