ha الجاء المساعدة قي محركات ثلاثي الطور Twitter FaceBook Google+



السلام عليكم
الرجاء المساعدة في محركات ثلاثي الطور(3فاز)
كيف يتم التوصيل و ما أنواع التوصيل وهل يمكن تحويله للعمل على 220 فولت
وشكراً

اعلانات

الصورة الرمزية Ahmed Elbhiry
Ahmed Elbhiry
:: مشرف منتدى الورشة الفنية لأعطال الاجهزة المنزلية ::
تاريخ التسجيل: Feb 2013
الدولة: مصر / الغربية / كفر الزيات / كفور بلشاى
المشاركات: 1,158
نشاط [ Ahmed Elbhiry ]
قوة السمعة:118
قديم 31-05-2013, 11:17 PM المشاركة 2
افتراضي

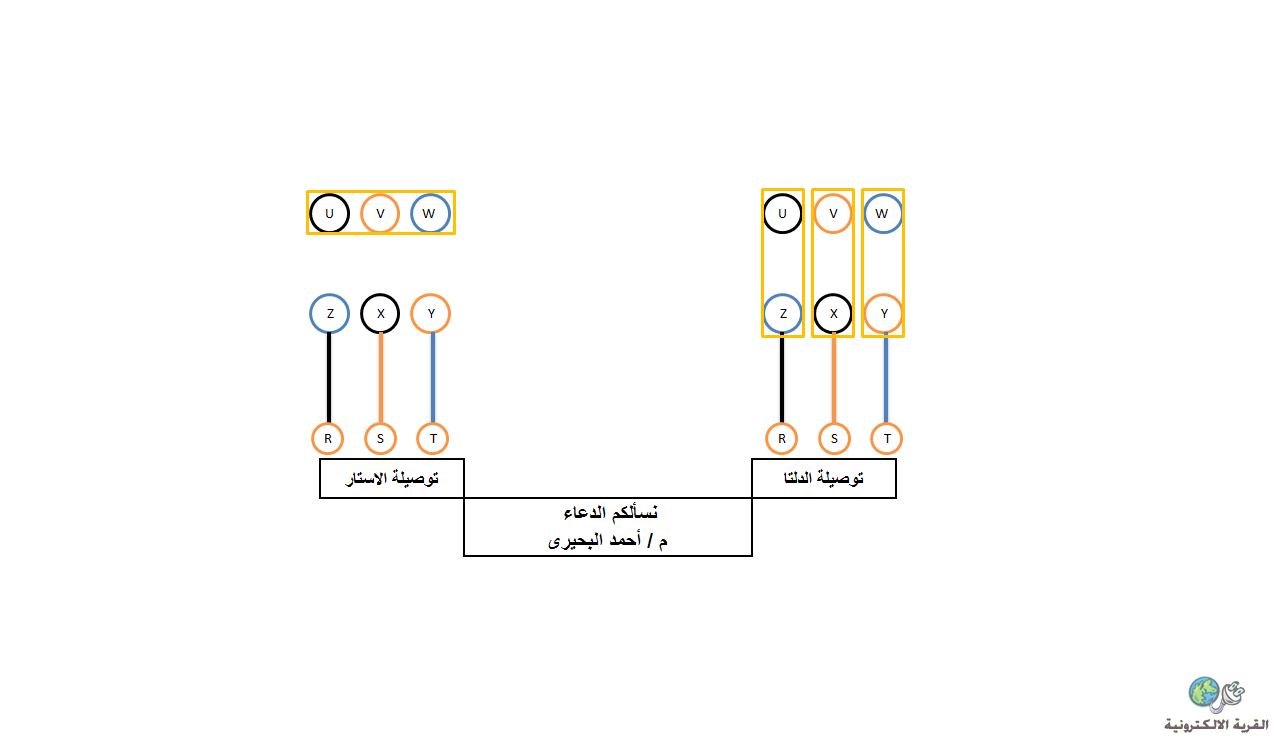

هذه هى توصيلة المحرك الثلاثى استار ودلتا



اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


maher yakob
:: مهندس متواجد ::
تاريخ التسجيل: Jan 2011
المشاركات: 90
نشاط [ maher yakob ]
قوة السمعة:0
قديم 31-05-2013, 11:20 PM المشاركة 3
افتراضي


هذه هى توصيلة المحرك الثلاثى استار ودلتا


شكراً لك أخي
ولكن أي طريقة هي الأفضل؟


الصورة الرمزية Ahmed Elbhiry
Ahmed Elbhiry
:: مشرف منتدى الورشة الفنية لأعطال الاجهزة المنزلية ::
تاريخ التسجيل: Feb 2013
الدولة: مصر / الغربية / كفر الزيات / كفور بلشاى
المشاركات: 1,158
نشاط [ Ahmed Elbhiry ]
قوة السمعة:118
قديم 31-05-2013, 11:26 PM المشاركة 4
افتراضي

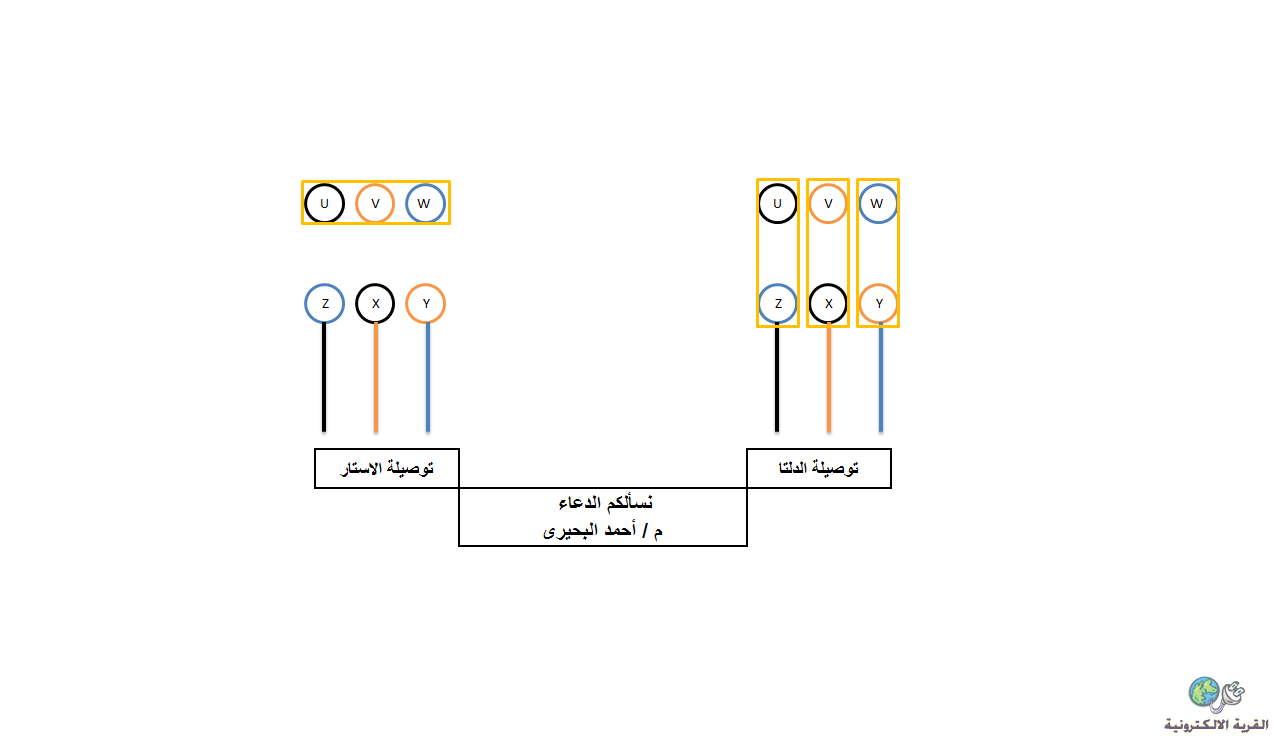

هذه صورة افضل



الصورة الرمزية Ahmed Elbhiry
Ahmed Elbhiry
:: مشرف منتدى الورشة الفنية لأعطال الاجهزة المنزلية ::
تاريخ التسجيل: Feb 2013
الدولة: مصر / الغربية / كفر الزيات / كفور بلشاى
المشاركات: 1,158
نشاط [ Ahmed Elbhiry ]
قوة السمعة:118
قديم 31-05-2013, 11:34 PM المشاركة 5
افتراضي


شكراً لك أخي
ولكن أي طريقة هي الأفضل؟
ماذا تقصد بالافضل
كل نوع من التوصيل له الجهد الذى يعمل عليه


الصورة الرمزية Ahmed Elbhiry
Ahmed Elbhiry
:: مشرف منتدى الورشة الفنية لأعطال الاجهزة المنزلية ::
تاريخ التسجيل: Feb 2013
الدولة: مصر / الغربية / كفر الزيات / كفور بلشاى
المشاركات: 1,158
نشاط [ Ahmed Elbhiry ]
قوة السمعة:118
قديم 31-05-2013, 11:50 PM المشاركة 6
افتراضي

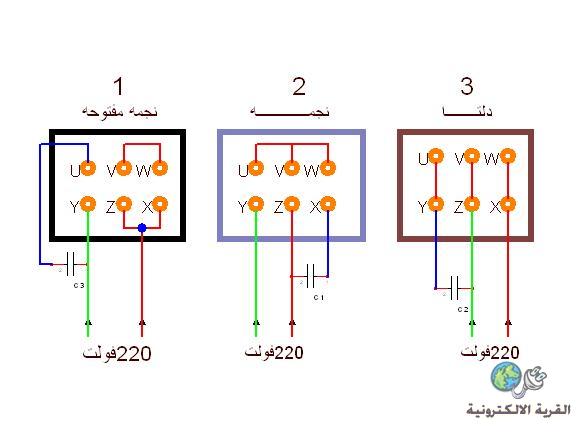

وهذه توصيل المحرك على فاز واحد
منقول لتعم الفائدة



maher yakob
:: مهندس متواجد ::
تاريخ التسجيل: Jan 2011
المشاركات: 90
نشاط [ maher yakob ]
قوة السمعة:0
قديم 01-06-2013, 12:02 AM المشاركة 7
افتراضي


ماذا تقصد بالافضل
كل نوع من التوصيل له الجهد الذى يعمل عليه
أخي هل تستطيع أن تشرح لي قليلاً عن طرق التوصيل وما الجهود المناسبة لكل توصيل
وشكراً لك وبارك الله فيك


الصورة الرمزية Ahmed Elbhiry
Ahmed Elbhiry
:: مشرف منتدى الورشة الفنية لأعطال الاجهزة المنزلية ::
تاريخ التسجيل: Feb 2013
الدولة: مصر / الغربية / كفر الزيات / كفور بلشاى
المشاركات: 1,158
نشاط [ Ahmed Elbhiry ]
قوة السمعة:118
قديم 01-06-2013, 12:28 AM المشاركة 8
افتراضي


فى المحركات الثلاثية تصمم على ان تعمل على جهدين حهد للدلتا وجهد للاستار
مثلا محرك 220/380 فولت اذا كان فى بلدك جهد الخط 220 فولت توصل المحرك
دلتا واذا كان جهد الخط ببلدك 380 يوصل المحرك ستار .
