أقدم لكم اليوم باذن الله تعالى الجزء الثاني من درس الفليب فلوب RS الذي سنخصصه باذن الله للجانب التطبيقي،و سنحاول بناء الفليب فلوب باعتماد الآي سي 7400 قبل الشروع في الشرح و التصميم أضع بين أيديكم النتائج العملية لكي تتظح معالم الهدف بين أعينكم ان شاء الله
http://www.youtube.com/watch?v=heSCe-nUvoo
يمكنكم تحميل الداتاشيت الخاصة بالعنصر بسهولة فهي جد جد جد مشهورة....
يتضح جليا أنه قمنا باستعمال 4 بوابات منظقية Logic Gate من نوع NAND،و نحن كما تعلمنا في الدرس السابق ان الفليب فلوب RS مكونة من 4 بوابات منظقية Logic Gate من نوع NAND،إذن فما علينا إلا توصيل هذه البوابات بشكل سليم :

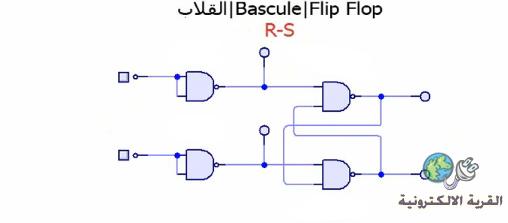

نضع أمامنا التركيب الداخلي للفليب فلوب :
اذن ما علينا الا ان نجمع دخلي البوابات الاوليات و ايصال الدخل الثاني للبوابات الثانية بخرج الاخرى
إذن،فالبوابتين اللواتي جمع دخلهما هم R و S أما الخرج فهو واضح جلي
الآن نأتب إلى المفاتيح،كما نعلم فان الدخل سيكون مرة 1 و مرة 0 ، فهناك طريقة تقوم على تأريض الدخل،لكن هذه الطريقة يكون الوضع العادي للمفتاح هو 1 ،و نحن نريده 0 و نقدحه بـ1 ليعود إلى 0 فيحفظ الحالة التي قدحناه بها، لذلك سنستعمل مفتاح ب3 مخارج، واحد مشترك و هو الذي يوصل بالدخل،و الخرجين الآخرين نوصل واحد بالارضي و الآخر بالطرف الموجب،و يكون النورملي كلوزد موصل بالارضي،أي أن نوصل الطرف الذي يكون موصلا مع المشترك في الحالة تحرير المفتاح،أي غير مضغوط عليه،فعندما نظغط نوصل الواحد منطقي،و عندما نرفع نوصل الصفر المنطقي مرة اخرى،و بذلك يتم الحفظ.
كملاحظة،لمن يمكنك أن تجدها جاهزة،لكن الأرجح أن تجد المتكاملة 7400 لذلك حاولنا صنعها بها
في الجزئ القادم باذن الله،سنتطرق الى كيفية عمل سيرورة لبرنامج ما باستعمال الفليب فلوب،أي اننا سنقوم ببناء وحدة منطقية 'اوتوماتكية' باذن الله،قد يتأخر هذا الجزء بفعل الإمتحانات،لذلك أرجوكم أن تدعوا لي أن ييسر الله أمري .
