[صوان3]

السلام عليكم جميعا

قمت باستخدام بك 16F877A لقياس الجهد على الرجل RA0 لكن عندي نسبة خطأ عالية.

ماهي أفضل توصيلة هاردوير وأفضل كود لحل هذه المشكلة، وماذا يعني تصفير البتتات المخصصة للقياس لأني لا أعرف استخدامها وهل لها علاقة في نسبة الخطأ.

مشكورين جميعآ.

[magdy_3]

ياريت صورة وتوضح اكثر ما هى نسبة الخطـأ بظبط
وما هو الكود الى استخدمته

[صوان3]

اقتباس المشاركة الأصلية كتبت بواسطة magdy_3 ياريت صورة وتوضح اكثر ما هى نسبة الخطـأ بظبط وما هو الكود الى استخدمته

مشكور أخي

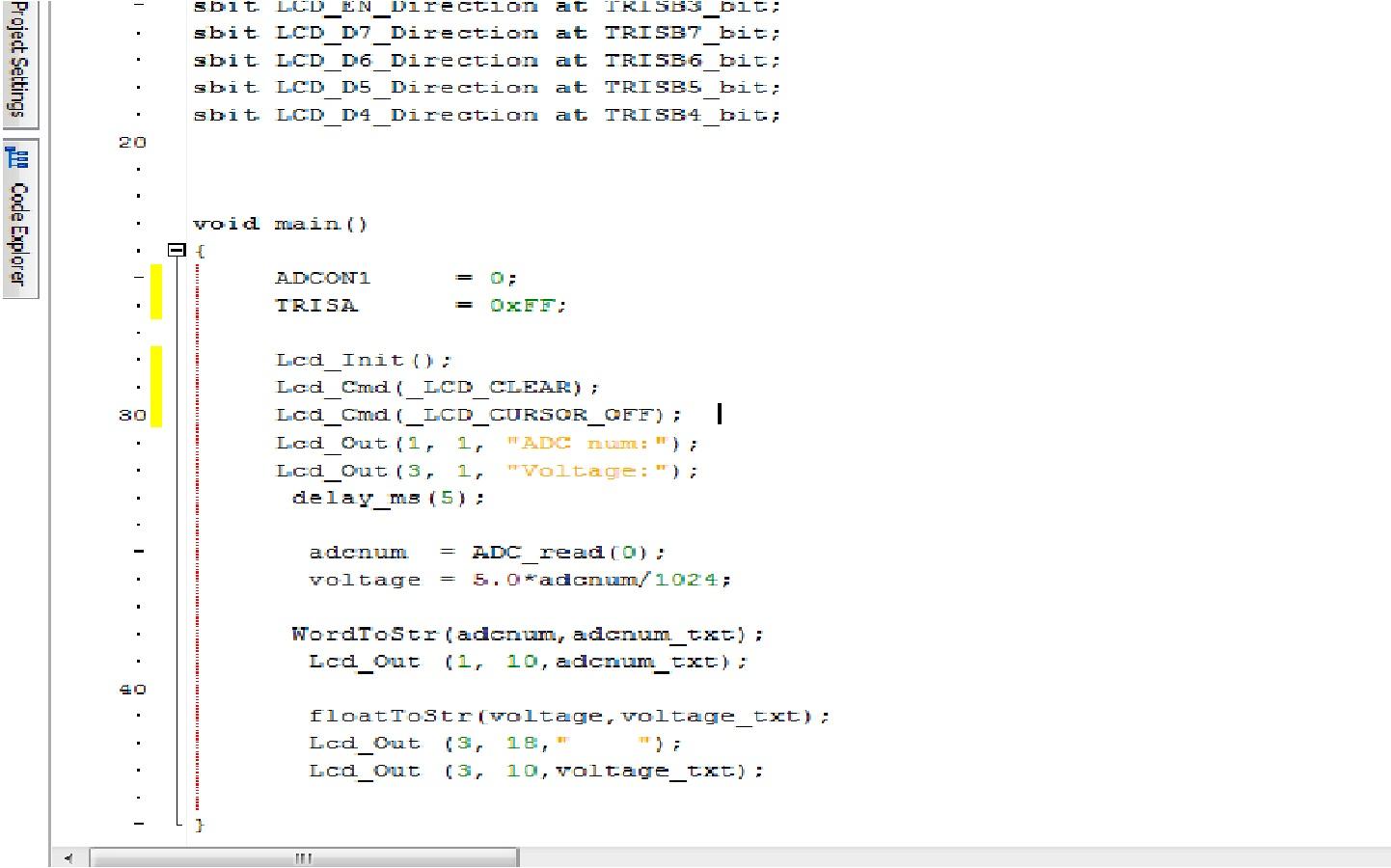

التوصيلة والكود هاهما





المشكلة عندي عندما يدخل فولت معين مثلا 0 فيظهر من ADC_Read(0
0 أو 1 أو 5 أو8 وهكذا يكرر أرقام من 0 إلى 8 ، علما أني أشغل البك بواسطة مفتاح على الجهد الداخل للبك فتعمل وتظهر القراءة عن الرجل RA0 مباشرة بعد تشغيل البك على الشاشة.

ما الحل .

[صوان3]

التوصيلة

[صوان3]

هل من مساعد أعضاء القرية الكرام .....

[حيدر علاج حسن]

اخي لماذا حولت المداخل التناظرية الى رقمية ....
امسح هذه الجملة :
ADCON1=0;

[صوان3]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اخي لماذا حولت المداخل التناظرية الى رقمية .... امسح هذه الجملة : ADCON1=0;

مشكووور جدا أخي حيدر تحسنت

هل لو كتبت الكود ADC_Init(); في بداية الكود يكون أيضا لها أثر في تحسين قراءة الرجل التماثلية.

ومشكور مرة أخرى أخي حيدر

[حيدر علاج حسن]

المداخل التناظرية تتعامل مع جهد اقصاه 5 فولت ...
و هي تعتبر كل 4.8 ملي فولت بواحد . لذلك 5 فولت تكون 1024 ...
ما هو اقصى جهد تريد قياسه ؟؟
