مساعدة في جهاز ارسال ؟
|
| اعلانات |
|
||||||
|

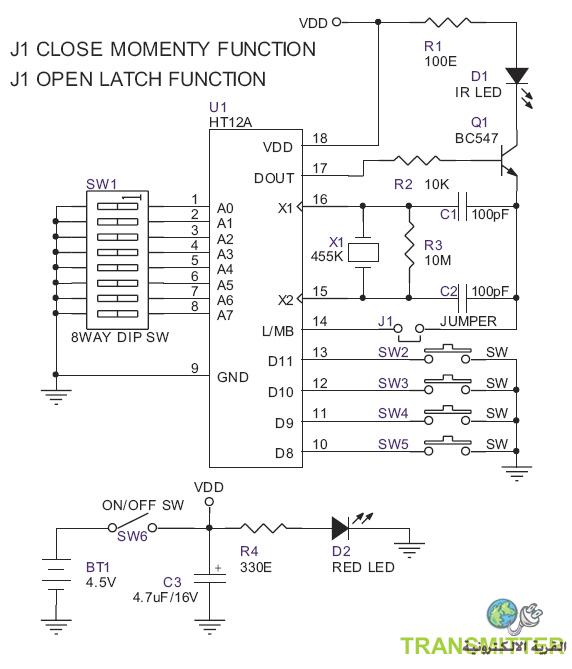

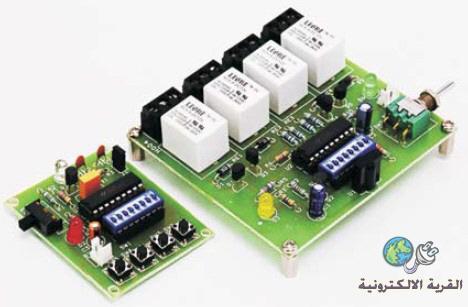

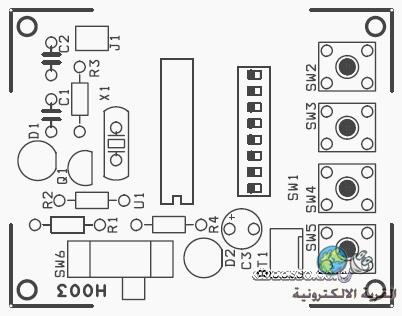

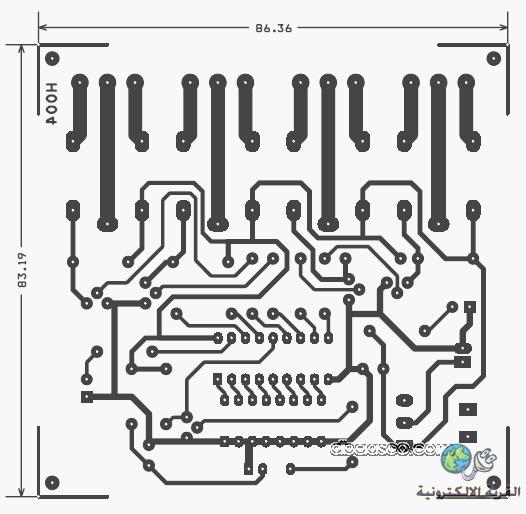

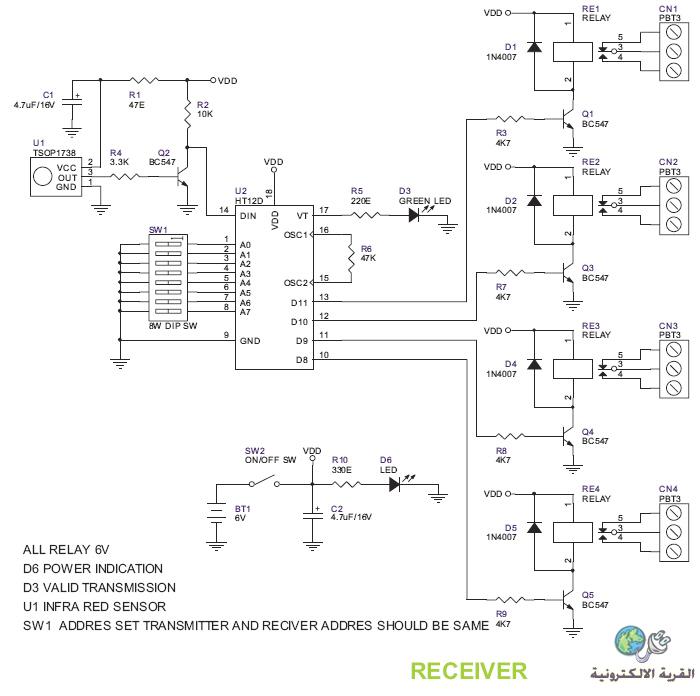

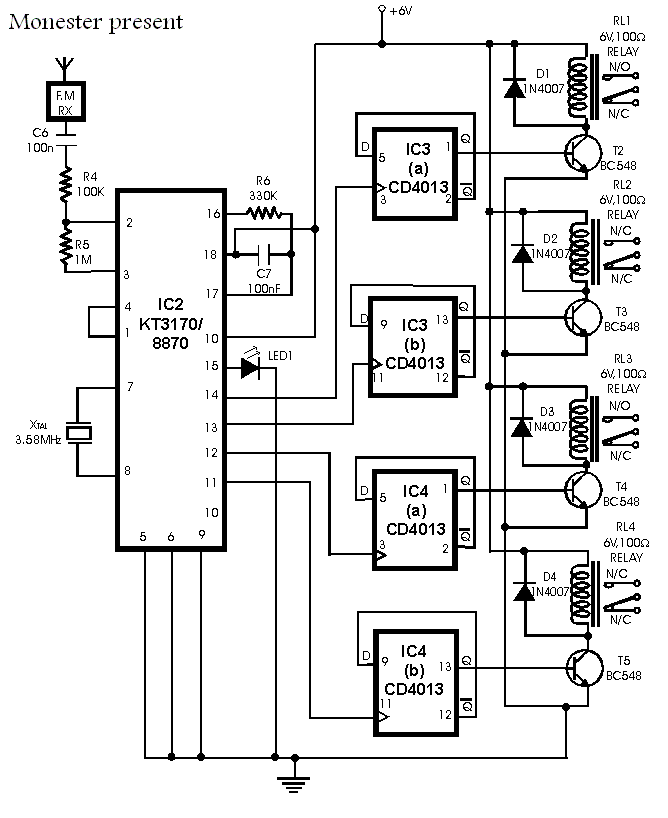

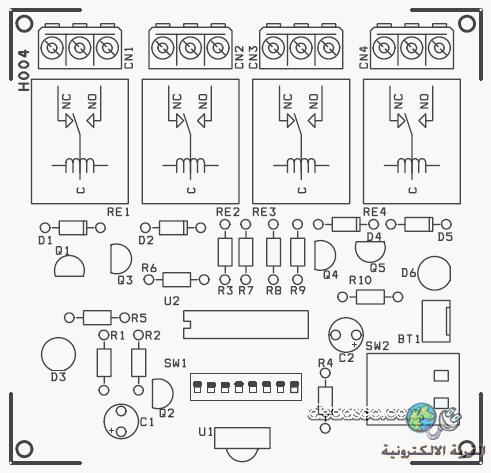

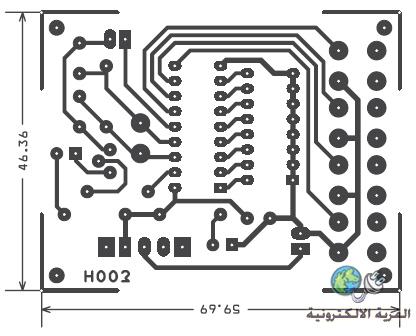

بص الموضوع ده موضوع كبير وملخصه انك فى الاول محتاج تعمل دائرة ارسال واستقبال لاسلكى اف ام تانى شىء انك توصل دائرة الارسال باى سى مسئول عن اصدار رقم ثنائى بتحول الى تردد صوتى معين يقوم بارساله لدائرة الاستقبال وفى دائرة الاستقبال توصل عند طرف بدلا من طرف السماعة ic يقوم بتحول الانلوج الى ديجيتال ومن ثم الانتقال بها الى امر يمكن تنفيذه لو دورت شويا فى المنتدى هتلقى مواضيع كتير بتتحدث عن الموضوع ده المطلوب منك الان البحث عن دائرة ارسال تعمل بشكل مستقر ودائرة استقبال واليك بعض الدوائر المستقبل والمرسل   وده دائرة تانيه بتعتمد على الارسال والاستقبال عن طريق الاشعة تحت الحمراء وفى اعتقادى انها هتكون اسهل ليك بدلا من دخول فى متهات عالم الارسال اللاسلكى والايساهات بتاعتها متوفره فى فى محل رام انا لسه شريها وممكن تبدا بالعمل بيها        خد بقى شرح من منقول من احد اعضاء الموقع عن الايسهات المستخدمه المتكامله HT12A و المتكامله HT12D هاتان المتكاملتان الاولى للارسال والاخرى للاستقبال وكل متكاملة ممكن ان تضع لها عنوان بحيث لا يستقبل منها اي مستقبل اخر (من نفس النوع ) الا اذا كان يحمل نفس العنوان مثال لو انك استخدمت هذه الدائرة كجرس باب لاسلكي وكانت الصدفة ان جارك يستخدم نفس دائرة الارسال ..... فممكن ان تضع لدائرتك عنوان مختلف فلا تستجيب دائرتك الا لمرسلك العنوان يوضع من خلال البن المسمى a .... اما تتركة غير موصول او تربطة بالقطب السالب البيانات المرسلة هي المسمى d8 d9 d10 d11 te لبدا الارسال os1 os2 لربط مقاومة تحدد تردد الارسال dout هو البن الذي تخرج منه الاشار المرسلة وتتضمن العنوان والبيانات محملة على الاشارة المرسلة ........................... بالنسبة لدائرة الاستقبال فان الدائرة يجب ان تكون لها نفس العنوان وهي المسماة a البيانات ستخرج عند البنات المسمى d يجب استخدام نفس مقاومة تحديد التردد عل osc1 osc2 الاشارة المستقبلة تدخل من البن din البن المسمى vt ستكون علية فولتية في حالة استلام اشارة صحيحة( يستخدم للدلالة على عملية الاستلام) Read more: http://www.qariya.com/vb/showthread....#ixzz2VAfnQS3A خد بقى ملاحطتى ده انى الايسهات المستخدمه فى الاشعة تحت الحمراء لا تصلح فى الارسال اللاسلكى وده بسبب انها بتطلع موجه مربعه بالخلاف ايسهات الخاصة بالارسال اللاسلكى ترسل موجه جيبيه ومش عارف ملاحظتى ده صحيحه ام لا وممكن احد الاعضاء يصحح لنا هل ممكن دوائر الارسال ترسل موجه مربعه بدلا من موجه جيبيه ؟؟؟ هذا والله واعلم , التعديل الأخير تم بواسطة : mourad3d بتاريخ 04-06-2013 الساعة 03:16 AM |
