مساعدة في دائرة خفض الجهد

[AMINE-19]

السلام عليكم
اخواني اريد دائرة لخفض الجهد من 220 فولط ac الى 12 فولط dc تكون عملية ومجربة من قبل لاني قمت بتجريب دوائر كثيرة دون فائدة تدكر مع العلم ان ان 12 فولط تكون لتشغيل المؤقت ne 555 وجزاكم الله كل خير

[نعيم البديري]

اخي العزيز هناك طريقتين للتخفيض الاولى وهي الاسلم واكثر امانا هي استخدام محولة خافضة مع قنطرة دايودات توحيد ومكثف ترشيح : اما الثانية باستخدام التخفيض بواسطة مكثف غير قطبي (متناوب ) بقيمة (0.47uf) مع دايودات وزنر ومكثف ترشيح وهذه الطريقة يكون تيار تجهيزها قليل وهي غير امنة عند لمس الدائرة لاتصالها بالمصدر العمومي بالمشترك وربما يكون الفيز . اي الطريقتين ترغب نرسم لك مخطط التجهيز مع التوفيق .

[AMINE-19]

بارك الله فيك اخي اريد دائرة بدون محول اي باستعمال المكثفات والمقاومات فقط وارجو ان تكون مجربة من قبل

[AMINE-19]

اين الردود من فضلكم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة AMINE-19

اين الردود من فضلكم

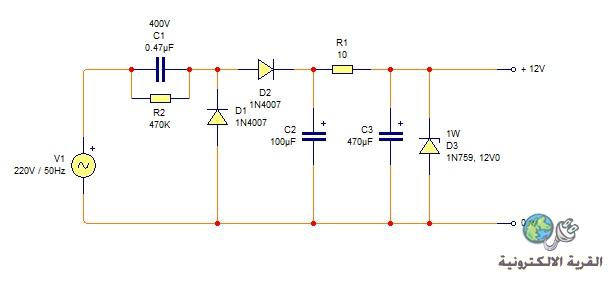

حبيبي يجب ان تتحلى بالصبر انت تريد الطلب ان ينفذ بدقيقة ومع هذا بذلت معك جهدا لاعرف ماذا تريد تفضل هذا طلبك ..

[AMINE-19]

شكرا جزيلا وبارك الله فيك على مجهودك الرائع معي لكن عندي سؤال اخير لو ممكن تتحملني
ها الدائرة مجربة من قبل وليس فيها مخاطر على المتكاملة ne 555

[AMINE-19]

وكدلك بالنسبة للمكثفات c2 و c3 هل يكون جهدها 400 فولط او ينفع 25 فولط
وأخير هل استطيع استبدال D3 بديود زينير وشكرا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة AMINE-19

وكدلك بالنسبة للمكثفات c2 و c3 هل يكون جهدها 400 فولط او ينفع 25 فولط
وأخير هل استطيع استبدال D3 بديود زينير وشكرا

الاخ العزيز امين فقط C1 هي جهدها 400v وتكون بدون قطبية لونها الاكثر جوزي اما المكثفين فممكن 25v او 50v بقي D3 هو فعلا زنر وليس دايود لاحظ الرسم وقيمته 12 فولت وبقدرة 1 واط للامان امنياتي لك بالتوفيق وكما قلت لك احذر من لمس الدائرة بعد ربطها بالمصدر .
