دائرة الكترونية للنقاش (63)

[نعيم البديري]

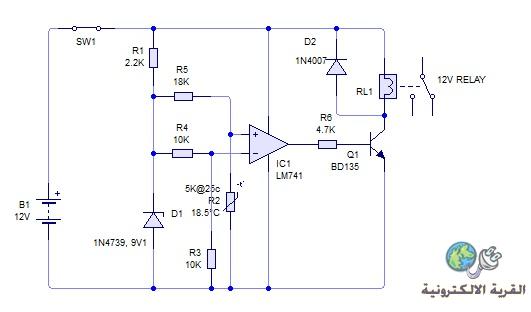

السلام عليكم ورحمة الله : اقدم لكم اخواني الاعزاء هذه الدائرة التي تحمل الموضوع 63 من السلسلة النقاشية (دائرة الكترونية للنقاش) وهي لاتختلف كثيرا عن سابقاتها بمبدا العمل لكن فيها فكرة جديدة نحاول تحليل ومعرفة وظيفة الدائرة من خلال النقاش والفائدة للجميع ان شاء الله ..

[peipo]

السلام عليكم ورحمه الله
الحبيب نعيم تحياتى لك

بالنظر الى الدائره اجد امامى مكبر عمليات 741 يعمل كمقارن وبنظره سريعه على فولتيات الدائره اجد ان هناك زنر 9.1 فولت على مدخل المقارن السالب مما يعنى ان الجهد عند النقطه المتصله بالمقاومه 10ك والمقاومه 18 ك هو 9.1 فولت ومما يعنى ايضا انه بوجود مقسم الجهد المكون من المقاومتان 10ك على المدخل السالب فان الجهد على المدخل السالب هو تقريبا 4.5 فولت وهذا يعنى ايضا انه لوجود حاله خرج مرتفع للمقارن فلابد ان يكون الجهد على المدخل الغير عاكس اكبر من 4.5 فولت ولكن المدخل الغير العاكس متصل بمقاومه حساس للحراره ذات معامل حرارى سالب اى بزياده الحراره تقل قيمتها والعكس وهذا يعنى انه لوجود جهد عالى على مخرج المقارن لابد ان تكون قيمه هذه المقاومه اكبر من نظيرتها بالاعلى وهى 18ك وهذا يعنى ايضا انه لابد من حدوث انخفاض فى درجه الحراره اذن هذه الدائره لن تعمل الا بوصول درجه الحراره الى درجه تسمح بوصول مقاومه الثرمستور الى اعلى من 18ك فى النهايه اعتقد انها دائره للاحساس بوصول الحراره الى درجه التجمد

[seakrokram]

السلام عليكم ورحمه الله وبركاته
كيفك اخي نعيم اتمنى من الله ان تكون بصحه وعافيه
من المعلومات الموجودة على الدائرة وكما ذكر اخي Piepo
يتبين ان الدائرة هي لفحص مكبر العمليات ( مقارن في هذه الدائرة ) LM741 او المتحسس (R2)
تقبل مروري اخي الحبيب

[WRHLAMDA]

السلام عليكم

لماذا يستخدم هذا الترانزستر bd135 في تشغيل الرلي

هذا الترانزستر يتحمل 1.5 امبير مع ان تشغيل هذا الرلي لا يتطلب هذه القدرة
اعتقد ان الرلي العادي يحتاج 0.05 امبير فممكن استخدام ترانزستر اقل قدرة و ارخص ثمنا مثل 2n2222 او 2n3914

[WRHLAMDA]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
كيفك اخي نعيم اتمنى من الله ان تكون بصحه وعافيه
من المعلومات الموجودة على الدائرة وكما ذكر اخي Piepo
يتبين ان الدائرة هي لفحص مكبر العمليات ( مقارن في هذه الدائرة ) LM741 او المتحسس (R2)
تقبل مروري اخي الحبيب

السلام عليكم

لو كانت دائرة فحص لما احتجنا الى الرلي وكان من الابسط الاكتفاء بليد ضوئي اخي العزيز ولكن فكرة الاخ peipo في انها لمراقبة الانجماد راجحة جدا ... فرربما تكون دائرة ثيرموسات ثلاجة الكتروني
ولو كانت كذالك فياحبذا لو اضيف لها دائرة لتأخير اشتغال الضاغط واعتقد ان هذه الاضافة ليست صعبة الى هذا التصميم

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

لماذا يستخدم هذا الترانزستر bd135 في تشغيل الرلي

هذا الترانزستر يتحمل 1.5 امبير مع ان تشغيل هذا الرلي لا يتطلب هذه القدرة
اعتقد ان الرلي العادي يحتاج 0.05 امبير فممكن استخدام ترانزستر اقل قدرة و ارخص ثمنا مثل 2n2222 او 2n3914

وعليكم السلام اخي الحبيب WRHLAMDA كما تفضلت بالتاكيد يكفي ويمكن استخدام BC337 او BC548 وغيرها لكن استخدم هذا الرقم فقط بالمحاكاة لان تلك الانواع تحترق بالمحاكاة لكنها في الواقع تعمل بسبب خواص الملفات بالمحاكاة فيها مشكلة .. شكرا للملاحظة ,,

[WRHLAMDA]

المشاركة الأصلية كتبت بواسطة نعيم البديري

وعليكم السلام اخي الحبيب WRHLAMDA كما تفضلت بالتاكيد يكفي ويمكن استخدام BC337 او BC548 وغيرها لكن استخدم هذا الرقم فقط بالمحاكاة لان تلك الانواع تحترق بالمحاكاة لكنها في الواقع تعمل بسبب خواص الملفات بالمحاكاة فيها مشكلة .. شكرا للملاحظة ,,

السلام عليكم

انا لم استخدم برامج المحاكاة .... وقد ادهشني قولك انها تحترق في المحاكاة ( تخيلتها تخرج الدخان كلما ضغطت مفتاح التشغيل )

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

انا لم استخدم برامج المحاكاة .... وقد ادهشني قولك انها تحترق في المحاكاة ( تخيلتها تخرج الدخان كلما ضغطت مفتاح التشغيل )

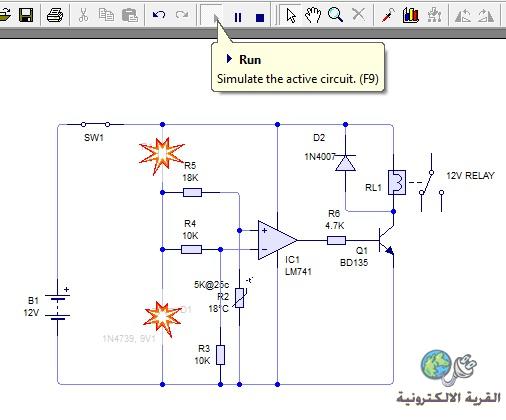

نعم اخي برامج المحاكاة فيها خاصية تقوم بحرق العنصر بالصورة او انفجاره كي تقول للمصمم ان هذه القيمة فيها خطأ سانقل لك صورة منها . جعلت المقاومة R1 المخفضة لتيار الزنر جعلتها 1 اوم فقط وعند التشغيل تلاحظ احتراقها واحتراق الزنر كما في الشكل :
