طريقة الحصول على 50 فولط من بطارية 1,5 فولت

[mohaamed1984]

طريقة الحصول على 50 فولط من بطارية 1,5 فولت فارغة








معلومات

Use this schematic to build a standard Joule Thief circuit with the added diode.

My joule thief uses twisted network wire passed through a small ferrite core. I use 6 turns of wire. You can find a core from a burned out compact fluorescent bulb. You can see how others have wound the coil and built the Joule Thief, since so many have done so. Just add a diode and LED in series with the charging battery. The LED is useful as a charge indicator.

A high-speed schottky diode would be the most efficient. The 1N4005 was handy at the time and works.

الترجمة

استخدام هذا التخطيطي لبناء ستاندرد حلبة اللص جول مع الصمام الثنائي المضافة.

يستخدم بلدي اللص الجول سلك شبكة الملتوية مرت الأساسية الفريت صغيرة. يمكنني استخدام 6 وينتقل من الاسلاك. يمكنك أن تجد مجموعة أساسية من لمبة الفلورسنت المدمجة احترقت. يمكنك أن ترى كيف وجرح آخرون لفائف وبنى اللص جول، حيث إن الكثير جدا قد فعلت ذلك. مجرد إضافة الصمام الثنائي LED وفي سلسلة مع شحن البطارية. والصمام هو مفيد كمؤشر تهمة.

ومن شأن عالية السرعة شوتكي الصمام الثنائي يكون أكثر كفاءة. كان 1N4005 مفيد في ذلك الوقت والأعمال.


موقع الدائرة
http://www.instructables.com/id/Joule-Thief-Charger/

[نعيم البديري]

لدي سؤال لو امكن هذه المواضيع تخضع للمناقشة ام انها للعرض فقط : اذا كانت تقبل المناقشة والمنطق العلمي لدي اسئلة : اذا كانت البطارية فارغة فكيف يقوم الترانزستور الموجود بالدائرة بعملية التذبذب ومن ثم يرتفع الجهد بالملف الذي يمثل محول ذاتي ؟؟ وان نجح في ذالك ماهي قيمة التيار عند الجهد 50 فولت الخارج ؟؟ وباي شيء نستفيد من الدائرة ؟ الصراحة لو لم تذكر كلمة بطارية فارغة كانت الفكرة اقرب الى الواقع ولو ان التيار ضئيل جدا ولايمكن الاستفادة منه ..

[mohaamed1984]

1-اضع هذة المشاركة للكل لتجريبها ووضح النتائج وسوف اجربها واضع النتيجة
2-البطارية ليس فارغة هذا خطأ منى عنوان الموضوع 1.5 فولت
3- سنستفيد طبعا انك تحول طاقة من 1.5 الى 50 فولت هل هذا غير مفيد

[peipo]

اخى قمت بتجربه هذه الدائره منذ مده لكنها لا تضىء اكثر من ليد 3.5 فولت هذا عن تجربه بالفعل الفولت يقرا رقم كبير لكن عند العمل يختلف الامر
الدائره شهيره ولها تجارب كثيره على اليوتيوب

[mohaamed1984]

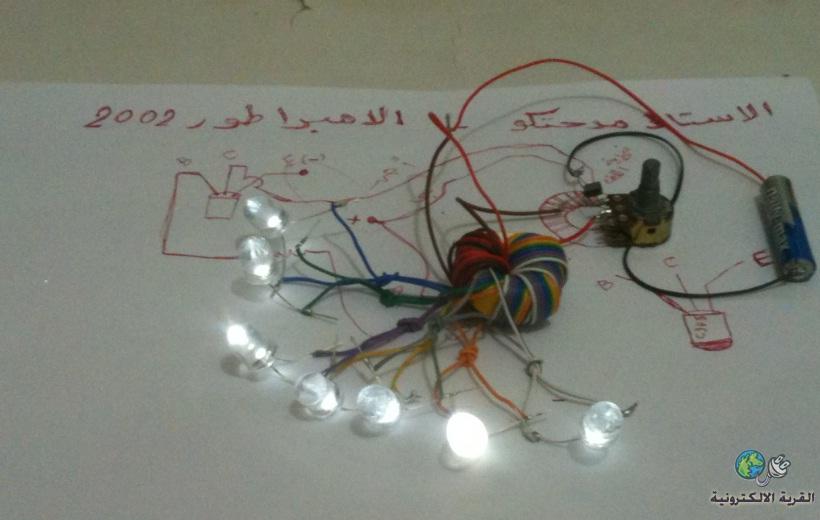

تم تجربة 7 لمبات ليد

[huussyn]

المشاركة الأصلية كتبت بواسطة mohaamed1984

تم تجربة 7 لمبات ليد

تجربة جيدة وبالتوفيق اخى الكريم

الاضاءة وصلت لهذا العدد بفضل طريقة لف الاسلاك وعددها

والكهرباء الناتجة تعتمد على انهيار المجال المغناطيسي عند قطع التيار الكهربي عن الملف وهى نبضة لحظية
والتحكم فيها من خلال نوع القلب الفريت المستخدم حجما ونوعا
نوع ومقاومة الاسلاك المستخدمة
اضافات اخرى مثل احدالمكثفات
ولهذا نجد ان بعض التجارب لم تضئ اكثر من لمبة واحدة
والبعض وصل الى الف لمبة نعم 1000 Led من بطارية 1.5v

وتسمى دائرة جولى سيف الرائعه

Double Amazing Joule Thief video.AVI


https://www.youtube.com/watch?v=blVqaiYv_WU


فى هذا الفديو تم استخدام الرنين لمعدن النحاس لاضاءة 150 LED

وقد تم استخدام عدد اثنين ترانزستور 2N 3906 PNP
وذالك لاسرعة استجابتهم للترددات العالية

وهنا قد توصل لاضائة الف لمبة باستخدام الرنين للترددات بين الفريت وماسورة من النحاس

1000 LED 3-Bifilar Amazing Joule Thief




https://www.youtube.com/watch?v=6tsIT5yIGTs

[WRHLAMDA]

السلام عليكم

بصراحة انا اعجبني الاستخدام المبتكر للكيبل الشريطي

[olmacall]

المشاركة الأصلية كتبت بواسطة mohaamed1984

1-اضع هذة المشاركة للكل لتجريبها ووضح النتائج وسوف اجربها واضع النتيجة
2-البطارية ليس فارغة هذا خطأ منى عنوان الموضوع 1.5 فولت
3- سنستفيد طبعا انك تحول طاقة من 1.5 الى 50 فولت هل هذا غير مفيد

ماذا تستفيد أخي الكريم من 50 فولت بتيار لايتجاوز عدة ميكرو أمبير .

هل تعلم ياصديقي بأن الشرارة الصغيرة المتولدة من القداحة الالكترونية عند الضغط عليها، هل تعلم بأن هذه الشرارة قيمتها تبلغ أكثر من عشرة آلاف فولت..
ولكن ماذا نستفيد منها ؟؟؟ نستعملها لإشعال الغاز، ولكن ما فائدتها كتيار كهربائي؟ لاشيء أخي الكريم. التيار لايتجاوز جزء من ميكرو أمبير.
