السلام عليكم
في هذه الدائرة يستخدم مايكروفون سعوي
وهو من اكثر الانواع انتشارا كما انة رخيص الثمن

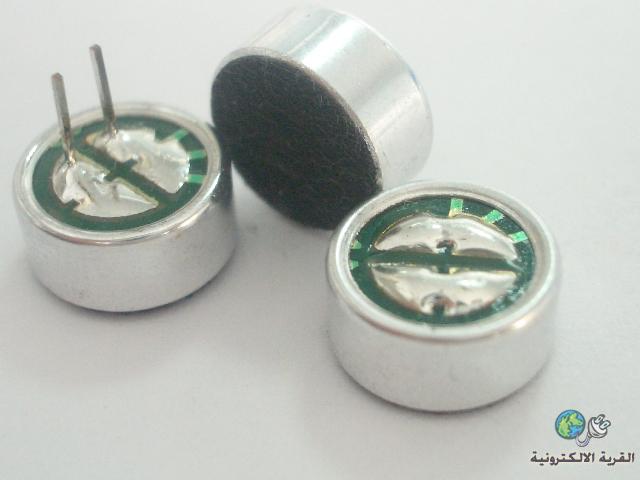

وهذه صورتة
يعتمد في عملة على صفيحة رقيقة من المعدن تكون متسعة قيمة هذه المتسعة عند وصول الموجات الصوتية تتغير بنفس قيمة الموجة الصوتية ويستغل هذا التغير في تحويل الموجات الصوتية الى موجة كهربائه
وطريقة التحويل يمكن توضيحها بالمخطط التالي
حيث يحوي جسم هذا الميكروفون الذي هو عبارة عن كبسولة من الالمنيوم على ترانزستور نوع fet تربط المتسعة الى بوابتة ونتيجه تغير سعة المتسعة عند استقبالها للموجات الصوتية تقوم هذه المتسعة بحقن البوابة بقسم من الشحنة المخزونة فيها تبعا لشدة الاشارة الصوتية الواصلة اليها
يقوم الترانزستر بتكبر هذه الاشارة وايصالها الى نقطة الاخراج في هذا المايكروفون
تم استخدام هذا النوع من الترانزسترات لان مقاومة الدخول فية عالية فلاتؤثر على الاشارة الصغيرة القادمة من المتسعة فيكون قادرا على استلام الاصوات الخافتة
كما ان هذا النوع من المايكروفونات يحتاج الى تجهيز الفولتية ( على عكس بعض الانواع القادرة على توليد الفولتية حيث تحوي مغناطيس وملف يهتز مع الصوت )
لذلك نجد مقاومة تجهزه بالفولتية تليها متسعة تسمح بعبور الاشارة الصوتية الى الدائرة التي تليها وتحجز التيار المستمر
