مع انني لم اتوقع ذلك لكن لم استطع قراءة قيمة المكثف

[alhasangha]

السلام عليكم ..
بصراحة الموضوع هو مكثفات البوليستر الخضراء ..
في العادة نعرف ان قيمة المكثف اما تكون مكتوبة بشكل صريح او مرمز عنها باحد الترميزات و قيمة الجد تكون مكتوبة و محددة نسبة الخطا لكن الذي لم استطع قرائتههو المكثف التالي مثلا ؟...
2j103j
ما هي هذه ال 2j في البداية و مثلا ماذا تعني ..
2a103j
كل الجداول التي ظهرت في البحث لم تركز على هذه الحالة ..|أرجو المساعدة و شكرا

[م.وليد الفرا]

حرف ال j يعني ان نسبة الخطأ 5%
103 يعني 10 نانوفاراد
الباقي مش مهم
والله اعلم

[alhasangha]

استاذي الكريم مشكور ما تفضلت به ..
لكن بقي لدينا ترميز غير مفهوم و قيمة مجهولة الا وهي قيمة الجه الذي تتحمله المكثفة....
يوجد مكثفتين عندي مثلا بالحجم واحدة اكبر من الاخرى بقليل لكن الاسماء
2j103j
1a103j
كما في الصورة
http://www.google.com/imgres?um=1&cl...6&tx=117&ty=55 و خاصة ان ال 2j قبل القيمة المرادة و متصلة بها طيب هل يجوز التبديل بينهما مثلا باعتبار ان الباقي غير مهم؟

[samerselo]

انظر الرابط التالي
http://www.4crawler.com/Diesel/Cheap...Capacitor.html

[نعيم البديري]

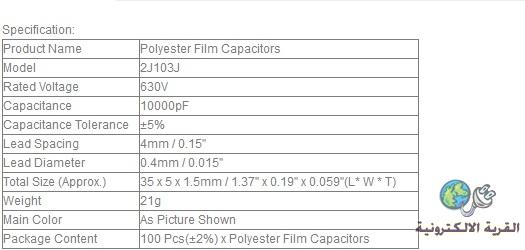

اضافة لما ذكره الاستاذ وليد هذه البيانات الكاملة لمواصفات المكثف المذكور

[م.وليد الفرا]

بارك الله فيكم اخي الاستاذ العملاق نعيم البديري
اضافة رائعة وجيده
