افتراضي طلب شرح دارة: دارة Joule thief

السلام عليكم ورحمة الله وبركاته

مع أنني طبقت الدارة المرفق مخططها واشتغلت بنجاح إلا انني لم استوعب جيدا كيف يتم الاهتزاز ورفع الجهد

لذا يرجى من الاخوان في المنتدى شرح عمل الدارة ومسار الاشارة من الدخل للخرج وكيفية رفع الجهد بالتفصيل

مع الشكر مقدما

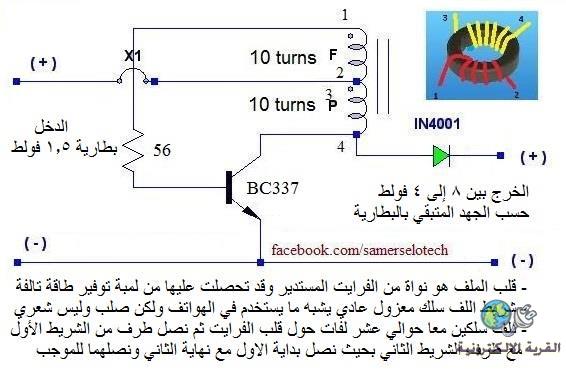

المخطط
samerselo غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات
قديم 04-06-2013, 06:59 PM   #2
WRHLAMDA
عضو فضي

المشاركات: 635
أحصائية الترشيح

عدد النقاط : 1325


النشاط

معدل تقييم المستوى: 113
افتراضي

السلام عليكم

الدائرة بسيطة جدا
ولتوضيحها يجب افتراض حالة ابتدائية للدائرة حيث انها كمذبذب تتغير حالها باستمرار ولمعرفة عملها ... كما قلت لابد من افتراض حالة ابتدائية ونرى تأثيرها على الدائرة وكيف تؤدي الى قلب تلك الحالة ثم تعود من جديد الى حالتها الابتدائية .. وتستمر الدورة

الحالة الابتدائية هي ان الترانزستر في حالة قطع .... عند ذلك لايمر تيار في الملف المربوط مع جامع الترانزستر ..... لكن سيمر تيار من المصدر عبر الملف الثاني وعبر المقاومة ( المقاومة هنا لتحديد تيار القاعدة بحيث لا يتجاوز التيار الاقصى لتحمل الترانزستر فيحترق ) الى قاعدة الترانزستر ......... فيتحول الترانزستر من حالة القطع الى حالة التوصيل .. عندها يمر تيار في الملف المربوط الى جامع الترانزستر .... ويسبب هذا التيار تولد مجال مغناطيسي .... يقوم هذا المجال المغناطيسي بحث فولتية معاكسة للتيار الذي يمر في الملف المربوط الى قاعدة الترانزستر .... فيقطعة ونتيجة لذلك يتحول الترانزستر الى حالة القطع مرة اخرى وينهار المجال المغناطيسي ونتيجه الانهيار تتولد فولتية عالية على مجمع الترانزستر فتمر عبر الدايود الى المصباح ويفيد الدايود في حالة توصيل الترانستر من منع رجوع الفولتية من الحمل الى الترانزستر .... مرة اخرى هذا اذا كانت هناك متسعة بعد الدايود ..... اما في حالتنا هذه فلا داعي للدايود

اعتقد الان ان الدائرة اصبحت واضحة وبسيطة ان شاء الله

التعديل الأخير تم بواسطة : WRHLAMDA بتاريخ 04-06-2013 الساعة 07:04 PM.
WRHLAMDA غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )

قديم 04-06-2013, 08:31 PM   #3
samerselo
مهندس متواجد

الدولة: Damasus
المشاركات: 111
أحصائية الترشيح

عدد النقاط : 93


النشاط

معدل تقييم المستوى: 0
افتراضي

جزاك الله خيرا
samerselo غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 04-06-2013, 09:00 PM   #4
WRHLAMDA
عضو فضي

المشاركات: 635
أحصائية الترشيح

عدد النقاط : 1325


النشاط

معدل تقييم المستوى: 113
افتراضي

السلام عليكم

هناك خطأ في ترقيم اطراف المحولة بين الصورة والرسم التخطيطي

ويجب ان تلاحظ ان اتجاه لف المحولة مهم لكي تحصل على تيار معاكس في الملفين .... خلاف ذلك لن تعمل الدائرة
WRHLAMDA غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 04-06-2013, 09:17 PM   #5
samerselo
مهندس متواجد

الدولة: Damasus
المشاركات: 111
أحصائية الترشيح

عدد النقاط : 93


النشاط

معدل تقييم المستوى: 0
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة WRHLAMDA مشاهدة المشاركة
السلام عليكم

هناك خطأ في ترقيم اطراف المحولة بين الصورة والرسم التخطيطي

ويجب ان تلاحظ ان اتجاه لف المحولة مهم لكي تحصل على تيار معاكس في الملفين .... خلاف ذلك لن تعمل الدائرة
يرجى اعطاءنا الترقيم الصحيح

هو عندما قمت بلف المحولة قمت بلف السلكين مع بعضهما بنفس الوقت وأخذت الأطراف معاكسة يعني نهاية الأول مع بداية الثاني معا إلى موجب البطارية ثم الطرفين المتبقيين واحد للمقاومة إلى قاعدة الترانزستور والثاني لمجمع الترانزستور
samerselo غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-06-2013, 09:35 AM   #6
WRHLAMDA
عضو فضي

المشاركات: 635
أحصائية الترشيح

عدد النقاط : 1325


النشاط

معدل تقييم المستوى: 113
افتراضي

اقتباس:
المشاركة الأصلية كتبت بواسطة samerselo مشاهدة المشاركة
يرجى اعطاءنا الترقيم الصحيح

هو عندما قمت بلف المحولة قمت بلف السلكين مع بعضهما بنفس الوقت وأخذت الأطراف معاكسة يعني نهاية الأول مع بداية الثاني معا إلى موجب البطارية ثم الطرفين المتبقيين واحد للمقاومة إلى قاعدة الترانزستور والثاني لمجمع الترانزستور


السلام عليكم

هذا الكلام صحيح .... لكن لو دققت في اتجاه اللفات في الصورة ستجد انها تختلف عن المخطط

والاتجاهات في المخطط صحيحة
WRHLAMDA غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
قديم 05-06-2013, 10:37 AM   #7
samerselo
مهندس متواجد

الدولة: Damasus
المشاركات: 111
أحصائية الترشيح

عدد النقاط : 93


النشاط

معدل تقييم المستوى: 0
افتراضي

شكرا لك
samerselo غير متواجد حالياً   رد مع اقتباس مشاركة محذوفة
