[مصطفى جمعه]

السلام عليكم ورحمه الله وبركاته
انا اقوم بمشروع تخرجى وهو عباره عن ريبوت ولقد قمت باستخدام
تلك الدائره التى تتحكم فى اتجاه الماتور ودرجه الحراره
http://eeecb.com/up2//uploads/images...59c7b73692.jpg

وقمت بتنفيذ الدائره ولكن واجهت مشكله وهو ان الشاشه تظهر مربعات صغيره فقط
قمت بالتاكد على التوصيلات مرارا وتكرارا ولكن دون فائده
بعض الملحوظات
زر الخاص ب mclr عند الضغط عليه يقوم باعاده تشغيل البرنامج
اقوم باستخدام كريستاله 4 ميجا هرتز ولكن لم استعمل مكثف
لم اقم باى تعديل فى المايكرو برو ( اقصد مثل المايكروسى لا بد ان اختار امر الكريستاله )
تلك هى الملحوظات اتمنى ان اجد المساعده فى اقرب وقت

[مصطفى جمعه]

لقد قمت بتجربه برنامج ابسط لارى اين هى المشكله
هذا البرنامج يقوم بتشغيل واطفاء الليد كل ثانيه مع التكرار
وعند تجربته الاحظ ان الليد لم يضئ فقمت بشراء مكثف 22p
وجربت البرنامج مره اخرى الليد اشتغل ولكن لم يقم بوظيفته وهى التشغيل والاغلاق كل ثانيه بل كان يعمل فقط
لا اعلم اين هى المشكله

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة مصطفى جمعه ...اقوم باستخدام كريستاله 4 ميجا هرتز ولكن لم استعمل مكثف لم اقم باى تعديل فى المايكرو برو ( اقصد مثل المايكروسى لا بد ان اختار امر الكريستاله )

السلام عليكم
عادة تكون الاعدادات افتراضيا كما يلي:

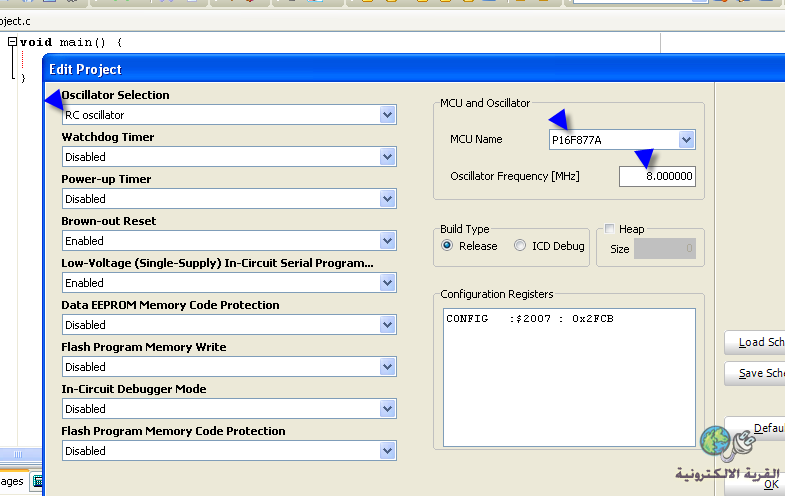

http://upload.qariya.info/images/qar...7a57efb6ec.png
وهي كما ترى مضبوطة على قيمة 8 ميكاهرتز للمذبذب وعلى مذبذب من نوع مقاومة ومكثف (RC) وليس كريستالة + مكثفين.
معنى هذا ان الاعدادات قد تكون غير متطابقة مع ما يطلبه مشروعك ..
ممكن تعيد ضبط الاعدادات بفتح قائمة Project والضغط على Edit project
أعتقد أن الاعدادات المناسبة لمشروعك هي كما يلي:

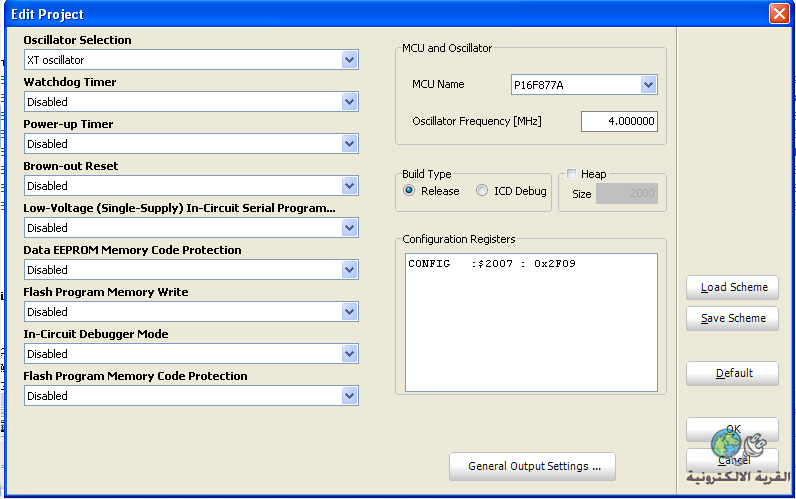

http://upload.qariya.info/images/qar...22d5c0ce91.png
بعد ادخال التعديلات الضرورية من الضروري إعادة توليد ملف Hex بالضغط على Build
هذه الخطوة ضرورية كبداية..

[مصطفى جمعه]

لقد قمت بالتعديلان والبرنامج البدائى نجح ( الليد يضئ ويغلق كل ثانيه مع التكرار )
ولكن البرنامج الرئيسى لم يعمل ايضا الشاشه نفس المشكله تظهر مربعات من الاسفل فقط

[مصطفى جمعه]

هذه هى توصيلات الشاشه
1/ ارضى
2/موجب
3/ارضى
4/b2
5/ارضى
6/b3
7/ارضى
8/ارضى
9/ارضى
10/ارضى
11/b4
12/b5
13/b6
14/b7
15/موجب
16/ارضى
هل بها اى خطا ؟؟؟

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة مصطفى جمعه لقد قمت بالتعديلان والبرنامج البدائى نجح ( الليد يضئ ويغلق كل ثانيه مع التكرار ) ولكن البرنامج الرئيسى لم يعمل ايضا الشاشه نفس المشكله تظهر مربعات من الاسفل فقط

معنى ذلك ان الاعدادات مضبوطة وان المتحكم يعمل والبرمجة تتم بنجاح .
الان يمكنك تجربة برنامج صغير لتشغيل الشاشة ختى تتأكد من عملها ومن صحة التوصيلات ومن سلامة التوصيلات في عمل الدائرة على البوردة او لوحة التجارب.
وبالنسبة لهذا الربط:

اقتباس المشاركة الأصلية كتبت بواسطة مصطفى جمعه هذه هى توصيلات الشاشه 1/ ارضى 2/موجب 3/ارضى 4/b2 5/ارضى 6/b3 7/ارضى 8/ارضى 9/ارضى 10/ارضى 11/b4 12/b5 13/b6 14/b7 15/موجب 16/ارضى هل بها اى خطا ؟؟؟

بالنسبة لاطراف الشاشة :1 2 3 و 5 التوصيل صحيح .
وبالنسبة للاطراف : 7 8 9 و10 البعض يوصلها بالارضي والبعض يتركها بدون توصيل .. أعتقد لافرق.
بالنسبة للطرفين 15 و 16 فهما للاضاءة الخلفية ولا علاقة لهما بالكود . ممكن تفصلهما او توصلهما بالطريقة التي عملتها فهي صحيحة.
تبقى الاطراف الموصولة بالمنفذ B للمتحكم :
في الميكروسي برو هذا التوصيل يختلف من كود إلى آخر .
المبرمج هو من يختار توصيل كل طرف منها مع طرف في المتحكم يختاره هو ويحدده في الكود.
هنا مثال بسيط عن طريقة تحديد طرف من PORTB (كمثال) وبرمجة ذلك الطرف كخرج بالمسجل TRISB (كمثال):

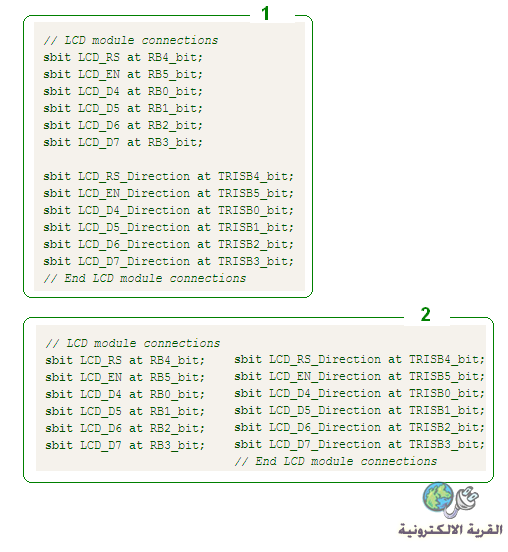

الصورة رقم 1 هي طريقة كتاية الكود التي يعمل بها الجميع
أما الصورة الثانية فهي فقط لتوضيح ارنباط كل طرف من المنفذ بالطرف المماثل له في مسجل تحديد الطرف هل هو دخل ام خرج كما تعرف.
http://upload.qariya.info/images/qar...062f0af203.png

[مصطفى جمعه]

انا متشكر جداااا واعتقد انى وجدت المشكله وهى كانت من الشاشه نفسها فاكتشفت ان هناك بعض الخطوط من النحاس تم نزعها سوف اقوم بشراء واحده جديده واقوم بالتجربه مره اخرى

[Tico]

وفقك الله أخي الكريم ..
