سؤال فى دائرة شحن وفصل الشحن عن اتمام الشحن

mourad3d · 05-06-2013, 02:58 PM

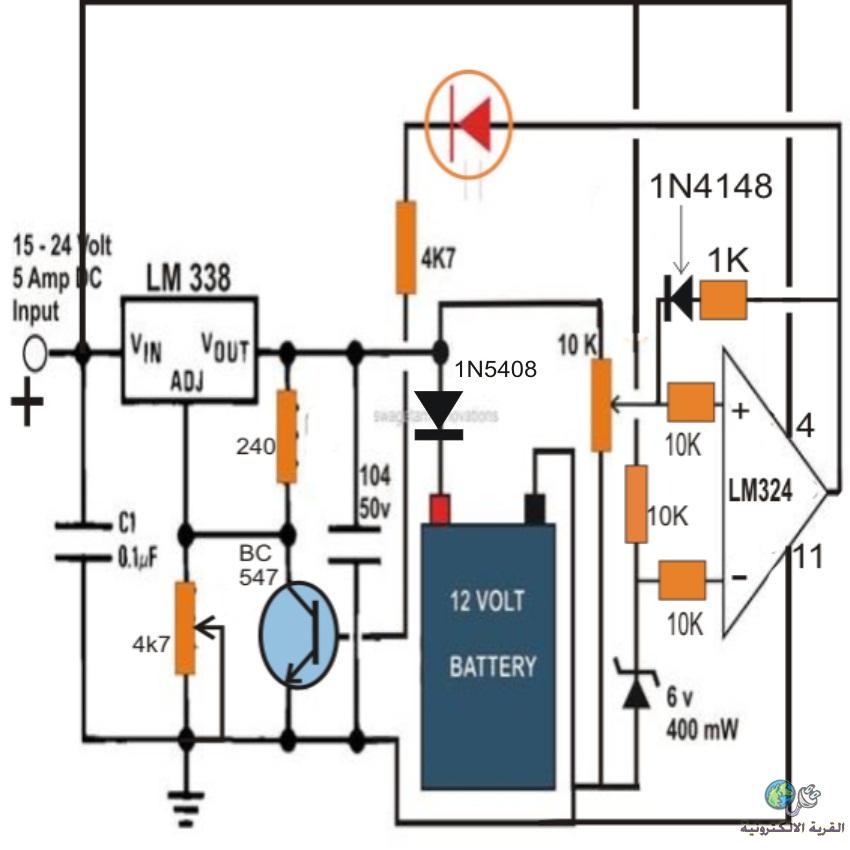

الرجاء المساعدة فى شرح هذه الدائرة
http://homemadecircuitsandschematics...t-12-volt.html

LM324 مقارن جهد
lm 338 منظم جهد
سؤالى لماذا استخدم الزينر جهد ؟
لماذا استخدم المقاومة واحد كليو مع دايود وخد من الدخل للخرج ؟

ازاى قارن جهد البطاريه برغم انى جهد البطاريه + جهد الشحن متوصل على التوازى فمثلا جهد البطارية 5 فولت وجهد الشحن 12 فولت وازاى فصل جهد الشحن عن جهد البطارية حتى لا يكون فى المقارنه

لماذا استخدم دايود 1n5408 لمرور التيار فى اتجاة واحد

الدائرة سهله وجميله بس للأسف مش قادر اجمع فكرتها

فكروعلم · 05-06-2013, 03:45 PM

أخي الرابط لا يفتح معي ياريت لو ترفع صورة الدارة

mourad3d · 05-06-2013, 03:52 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة فكروعلم

أخي الرابط لا يفتح معي ياريت لو ترفع صورة الدارة

فعلا فى مشكلة فى الرابط وتم تصحيحها راجع الرابط مره اخرى

mourad3d · 05-06-2013, 03:55 PM

ملاحظ فى الدائرة انه لا يقارن بين جهد البطاريه وجهد التغذيه بال يقارن بين جهد التغذية و جهد خرج المنظم بسبب وجود دايود 1n5408 ازاى حكم على جهد البطاريه تم شحنها ومن ثم يفصل بدائرة بالترانزستور

فكروعلم · 05-06-2013, 04:24 PM

أخي لم يفتح الرابط معي ياريت لو ترفع المخطط وبلا وضع رابط موقع أخر

mourad3d · 05-06-2013, 05:18 PM

mourad3d · 05-06-2013, 05:51 PM

تفضل اخى وشكرا لآهتمامك

mourad3d · 09-06-2013, 01:26 PM

قام بالرد على هذا الموضوع المهندس وليد الفرا على هذا الرابط
http://www.qariya.com/vb/showthread.php?t=129872
ولذلك كان وجب التنويه
