دائرة الكترونية للنقاش (65 )

[نعيم البديري]

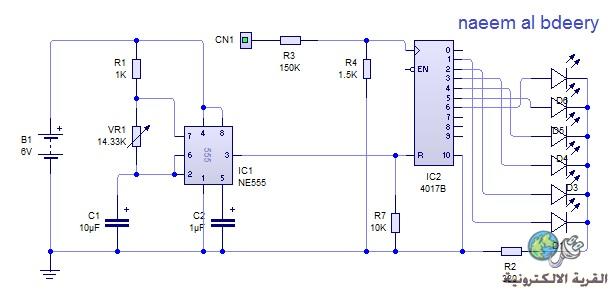

السلام عليكم هذه الدائرة فكرة بسيطة من تصميمي ارجو ان تنال رضاكم اولا ويشملها نقاشكم الهادف نحو التطوير فلنبدأ التحليل والمناقشة لمعرفة الوظيفة والعمل ومن ثم التطوير .

[max_1974]

دائره فلاشر متعاقبه يتم التحكم بسرعه الوميض بواسطة VR1

[WRHLAMDA]

السلام عليكم

اعتقد انها نوع من مقياس التردد... خصوصا الترددات الواطئة .... وعلى الاكثر هي مصممة لل 50 هيرتز

يدل على ذلك امران اترك اكتشافهما للأخوة الاعضاء

[samerselo]

الدائرة عبارة عن قسمين
القسم الأول هو المؤقت 555 في وضعية الهزاز عديم الاستقرار حيث تحدد المقاومتان R1و Vr1 والمكثف c1 قيمة تردد الموجة المريعة التي تنتج في خرج المؤقت

[samerselo]

القسم الثاني
هو دارة العداد العشري 4017 حيث يلاحظ أن خرج المؤقت 555 موصول إلى مدخل التصفير للدارة إذا المؤقت 555 يقوم بتصفير الدارة حسب فاصل زمني محدد

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم

اعتقد انها نوع من مقياس التردد... خصوصا الترددات الواطئة .... وعلى الاكثر هي مصممة لل 50 هيرتز

يدل على ذلك امران اترك اكتشافهما للأخوة الاعضاء

ماهو رأي الاعضاء في هذا الكلام ؟؟

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة samerselo

القسم الثاني
هو دارة العداد العشري 4017 حيث يلاحظ أن خرج المؤقت 555 موصول إلى مدخل التصفير للدارة إذا المؤقت 555 يقوم بتصفير الدارة حسب فاصل زمني محدد

فعلا اخي كلام جميل ومنطقي وماذا بعد ؟

[samerselo]

الآن الموصل cn1 موصول إلى مدخل الساعة Clock للعداد العشري مما يجعله يقوم بالعد حسب التردد المدخل

ولكن المؤقت 555 يقوم بالتصفير خلال فاصل زمني قصير لم أتمكن من تصور كيف سيكون خرج الدارة واستخدامها


إذا كان حسابي صحيحا فتردد تصفير المؤقت يقع ضمن المجال من 4.8 إلى 144 هرتز

لا أدري إن كان كلامي هذا صحيحا ام لا

حسب ضبط تردد المؤقت يكون عدد الليدات المضاءة يشير لتردد الدخل
