دائرة الكترونية للنقاش ( 66 )

[فكروعلم]

السلام عليكم

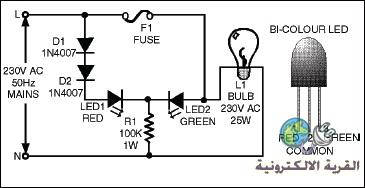

هذه هي الدارة 66 من سلسلة دارة الكترونية للنقاش للوصول إلى وظبفتها وطريقة عملها الدارة سهلة جداً

[seakrokram]

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب محسن اتصور ان الدائرة هي لتبيان صلاحيه الفيوز F1
حيث عند توهج الليد الاحمر والاخضر معا دلاله على صلاحيه الفيوز وعند توهج الليد الاحمر فقط دلاله على فصل او احتراق الفيوز

[نعيم البديري]

احلى مافي الفكرة وجود دايودي السيلكون D1, D2 فيا ترى هل عرفتم وظيفة هذين الدايودين المربوطين على التوالي ؟ .

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
استاذي الحبيب محسن اتصور ان الدائرة هي لتبيان صلاحيه الفيوز F1
حيث عند توهج الليد الاحمر والاخضر معا دلاله على صلاحيه الفيوز وعند توهج الليد الاحمر فقط دلاله على فصل او احتراق الفيوز

الحمد لله على السلامة اخي العزيز seakrokram لم اراك في دائرة النقاش الماضية في مايخص المشاركة اعلاه لا اتوقع ان يعمل الليدان معا وهذه ميزة الدائرة كذالك توجد ميزة اخرى مهمة وهي لا علاقة لوجود الحمل ب عمل الدائرة .

[علي البهادلي]

الليد الاحمر لبيان صلاحية الفيوز والليد الاخضر يبقى متوهج دليل على وصول التيار للمصباح والدايودان وضعا بهذه الطريقة لكي لايعمل اللدان معا والله اعلم

[soukdok]

سلام عليكم ورحمة الله تعالى وبركاته
أما بعد:
عند تلف الفيوز فلن يتوهج سوى الليد الأحمر
أما اذا توهج الليد الأخضر ولم يشتغل المصباح فهو دليل على تلفه
هذا والله أعلم

[max_1974]

السلام عليكم

اعتقد ان الدائره هي لاضهار حاله المصهر(الفيوز)
في حالة ان المصهر او الفيوز سليم سيتوهج الد الاخضر
واما العكس سيتوهج الد الاحمر
اما D1. D2 فاعتقد وجودهم هو لخفض الجهد لاننا استخدمنا (BI-Colour LED ) لد مزدوج ووجوده يسبب اختلاف فى الجهد

والعلم عند الله

[WRHLAMDA]

السلام عليكم

في حالة ان الفاصم سليم سيكون الليد الاخضرعلى التوازي مع مجموعة الدايودات الاخرى ( d1 d2 led1 ) .... و هذا يعني انهما سيتعرضان اى نفس قيمة الفولتية .... اما كم هي قيمة هذه الفولتيبة .... طبعا ستكون قيمة هذه الفولتية هي فولتية الانحياز الامامي لليد الاخضر ... يعني تقريبا 1 الى 1.5 فولت ... وهذه القيمة ستفرض على المجموعة المربوطة معة على التوازي ( الدايودان والليد الاحمر ) ليتقاسموها فيما بينهم وطبعا الليد الاحمر لن يحضى بنصيب من الفولتية يكفي لتوهجه .... ويبقى في حالة انتظار الى ان يتعطل الفيوز ..... فيتحرر من القيد الذي فرضة الليد الاخضر ... ويستطيع ان ياخذ ما يناسبهة من الفولتيه
