طلب من محترفي رسم الدوائر PCB

[mtm4song]

في مشكلة معايا في رسم دايرة باور سبلاي بسيطة

على برنامج ايجل

انا رسمت الدايرة ووقفت معايا على مقاومة متغيرة مش لاقيها بمكتبة البرنامج

هيا مقاومة متغيرة عادية انا عاوز اعملها اكيد في طريقة لعمل اى مكون غير موجود

في البرنامج

طلب تاني

انا رفعت ملفات الدايرة

وعاوز بس اى ملحوظة يعني عاوز اعرف الدايرة دي صحيحة عشان انفذها
PCB ولا فيها مشاكل في التوصيل والقيم
------------------------------
الرابط
http://www.gulfup.com/?G9I84T

[emad1]

اعطيني صورة الدائرة الرئيسية المخطط .

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة mtm4song

في مشكلة معايا في رسم دايرة باور سبلاي بسيطة

على برنامج ايجل

انا رسمت الدايرة ووقفت معايا على مقاومة متغيرة مش لاقيها بمكتبة البرنامج

هيا مقاومة متغيرة عادية انا عاوز اعملها اكيد في طريقة لعمل اى مكون غير موجود

في البرنامج

طلب تاني

انا رفعت ملفات الدايرة

وعاوز بس اى ملحوظة يعني عاوز اعرف الدايرة دي صحيحة عشان انفذها
PCB ولا فيها مشاكل في التوصيل والقيم
------------------------------
الرابط
http://www.gulfup.com/?G9I84T

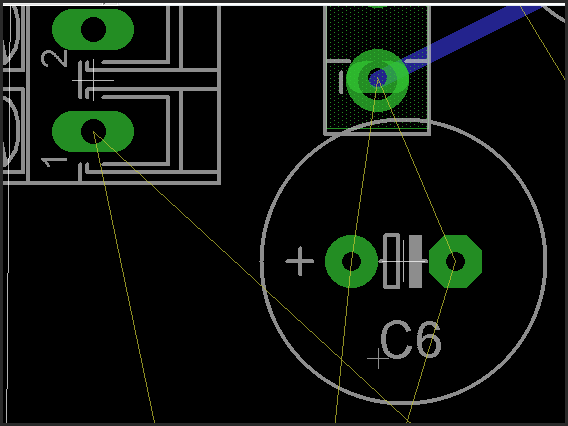

فيها مشكلة شوف المكثف C6 الطرفين موصولين ببعض

[mtm4song]

انا مش معايا مخطط انا عامل الدايرة دي تجميعة من كذا دايرة

يعنب مثلا عملت دايرة 5 فولت وبعدين جبت مخطط تاني ل -5 فولت

يعني دي دوايرة بسيطة متفردة وجمعتها في دايرة واحدة

وهيا عموما بسيطة جدا
-----------

بلنسبة للمكثف c6 ما فهوش اي مشكلة
----------------

انا عاوز احولو ل pcb فا ريت اى ملاحظات او اخطاء في الدايرة يا ريت
تتبعو معايا

[سعيد قادر]

المشاركة الأصلية كتبت بواسطة mtm4song

انا مش معايا مخطط انا عامل الدايرة دي تجميعة من كذا دايرة

يعنب مثلا عملت دايرة 5 فولت وبعدين جبت مخطط تاني ل -5 فولت

يعني دي دوايرة بسيطة متفردة وجمعتها في دايرة واحدة

وهيا عموما بسيطة جدا
-----------

بلنسبة للمكثف c6 ما فهوش اي مشكلة
----------------

انا عاوز احولو ل pcb فا ريت اى ملاحظات او اخطاء في الدايرة يا ريت
تتبعو معايا

لا هذا المكثف موصل خطين ببعض يعنى شورت ؟؟
