![]() السلام عليكم
اريد دائرة تخرج صوت من Buzzer مثل التي في اليو بي اس بدون ايسي اي ترانسستورات ومقاومات |
![]() |
![]() |
اعلانات |
![]() |
#2 |
مؤسس موقع القرية الالكترونية
المشاركات: 11,350
معدل تقييم المستوى: 314
|
![]() ما المقصود "مثل التي في اليو بي اس "

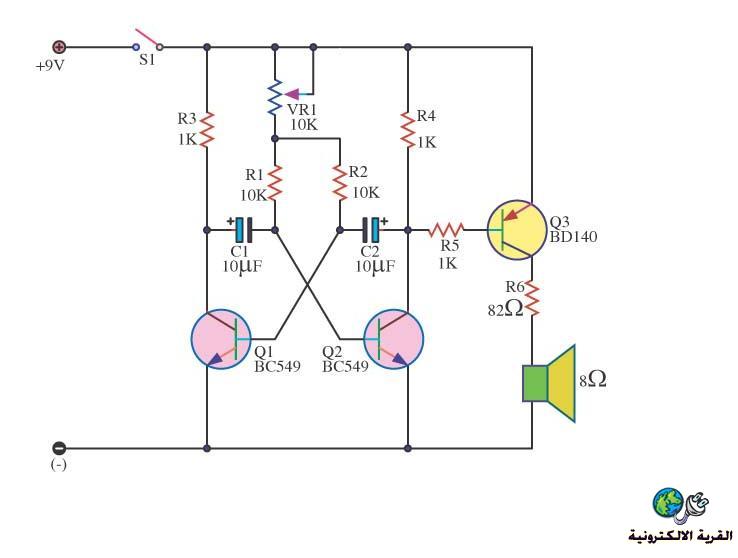

وعموما استخدم دائرة مذبذب بسيط بأستخدام الترانزيستور ![]() تغيير قيمة VR1 يغيير من قيمة تردد الصوت .. |
![]() |
![]() |
اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
![]() |
#3 |
مشرف منتدى الهندسة الكهربائية
الدولة: IRAQ
المشاركات: 10,061
معدل تقييم المستوى: 394
|
![]() فقط اوصلها الى مصدر تيار مستمر و مفتاح للتحكم ...
|
![]() |
![]() |
![]() |
#4 |
عضو ماسى
الدولة: العراق
المشاركات: 3,978
معدل تقييم المستوى: 319
|
![]() نعم انا مع الاخ حيدر اذا كان لديك بزر فهو جاهز لاصدار الصوت عند ايصاله للمصدر المستمر المناسب له مثل 6V او 12V ولكن اذا كنت تريد صوت البزر من سماعة عادية يجب استخدام دائرة مذبذب كما اوضحها الاستاذ فهد وبتردد حوالي 500hz الى 600hz
|
![]() |
![]() |
![]() |
#5 |
مهندس متواجد
![]()
المشاركات: 97
معدل تقييم المستوى: 0
|
![]() ممكن اعرف الدائرة بتاخد كام ترنسستور ومفيش صوره لها بعد التجميع انا محتاج دائره باقصي سرعه لو سمحتو وهل في دائره جاهز في السوق انا عندي جهاز فيه 12 فولت ومحاج اعمل صوت عند تشغيله صوت مستمر
|
![]() |
![]() |
![]() |
#6 |
عضو فضي
المشاركات: 635
معدل تقييم المستوى: 113
|
![]() السلام عليكم
اخي العزيز يوجد نوعين من ال بزر ... النوع الاول يحتاج الى دائرة الكترونية ليعمل وهو عندنا يسمى بيزو ..... والنوع الاخر لايحتاج الى ذلك فالدائرة الالكترونية موجودة في داخلة .... وهويعمل على فولتيات مختلفة من 1.5 فولت الى 24 فولت وله اشكال واحجام مختلفة ولا يمكن تمييز النوعين بالشكل فهما ياخذان اشكال متشابهة معضم الاحيان فمن الافضل ان تستخدم النوع الثاني خلي في بالك ان هذه الاسماء ليست قياسية وقت تختلف من مكان الى اخر فيجب عليك ان تصف لصاحب المحل الذي تشتري منه مرادك كي لايكون هناك التباس وبأستخدام خدمة قوقل يمكن ان ترى انواعه المختلفة .... انظر الرابط التالي https://www.google.iq/search?q=piezo...w=1024&bih=481 التعديل الأخير تم بواسطة : WRHLAMDA بتاريخ 07-06-2013 الساعة 07:33 PM. |
![]() |
![]() |
![]() |
#7 |
مهندس متواجد
![]()
المشاركات: 97
معدل تقييم المستوى: 0
|
![]() مفيش طريقه حضرتك تعرفها سهله من غير تعقيد اقدر اعملها وانا في البيت
|
![]() |
![]() |
![]() |
#8 |
مهندس متواجد
![]() الدولة: العراق
المشاركات: 141
معدل تقييم المستوى: 0
|
![]() شكرا لكم
هل دائرة التي ارفقها الاخ فهد تفي بالغرض وكم اعلا تردد يمكن ان تخرج |
![]() |
![]() |
![]() |
