دائرة الكترونية للنقاش (67 )

[نعيم البديري]

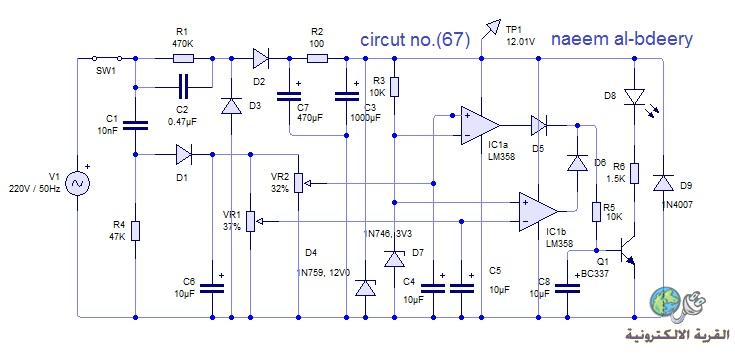

السلام عليكم ورحمة الله : اقدم لكم احبابنا الغالين هذه الدائرة 67 من سلسلة دائرة الكترونية للنقاش التي اسس فكرتها الاستاذ الغالي ((فكروعلم)) ولا زلت اساهم بالمشاركة معه في احياء هذه السلسلة التي جعلتني امارس هوايتي المفضلة بتصميم الدوائر البسيطة في سبيل استمرار العطاء من اجل العلم والمعرفة نتيجة النقاش والحوار والتحليل ناهيك عن الاسهام بتفعيل روابط الصداقة والتلاحم وتبادل الاراء بين الاعضاء الاعزاء والمحبة لهذا المنتدى العزيز .


ولكي لا أتعبكم ارفق لكم ملف محاكاتها على برنامج السيركت وزرد
http://speedy.sh/fAWZk/67.cwz

[WRHLAMDA]

السلام عليكم
مع ان الدائرة تحوي الكثير من المكونات .... لكنها تتكون من اجزاء واضحة ولا اعتقد ان الاخوة الاعضاء سيجدون صعوبة في تحليل عملها

بالنسبة لي .... الشي الوحيد الذي لم اصل الى وضيفته هو الدايود D9

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم
مع ان الدائرة تحوي الكثير من المكونات .... لكنها تتكون من اجزاء واضحة ولا اعتقد ان الاخوة الاعضاء سيجدون صعوبة في تحليل عملها

بالنسبة لي .... الشي الوحيد الذي لم اصل الى وضيفته هو الدايود D9

حياك الله اخي العزيز كنت اتوقع منك هذا السؤال ربما يكون للتمويه فقط ههههه

[seakrokram]

السلام عليكم ورحمه الله وبركاته
اخي واستاذي الحبيب نعيم
من الملاحظ على الدائرة يغذيها بور سبلاي بدون محول المتكون الذي يعمل على فولتيه الخط 220 فولت متناوب
وهناك الدايودان d2 و d3 للتعديل وتتبعها محموعه التنعيم والفلترة المتكونه من المكثفتين c7 و c3
بعدها دايود الزينر التثبيبت على 12 فولت
بعدها نتاتي الى الدائرة الرئيسيه المتكونه من المقارنين lm358 الذان يستقبلان التغيرات التي تحدث على دائرة البور سبلاي
حيث نلاحظ المقارن الاعلى ياخذ ادخاله العاكس من مجموعه الزينر d7 والمقاومه r3
وادخاله الغير العاكس من المقاومه المتغيرة vr2
اما المقارن الاسفل فان ادخاله العاكس يستقبله من المقاومه vr1 والادخال الغير العاكس من مجموعه الزينر دايود d7 والمقاومه r3 ليقودان بالتالي الترانسستر q1
للمقارنين ايهما يعمل اي ( خرجه المنطقي ) (1) ليقود الترانسستر لحاله العمل التي بعدها يتوهج الليد d4
لكن من خلال تجربه الدائرة على السيركت ويزرد يتبين ان الزينر 12 فولت لا يقوم بواجبه وكانه عديم الفائدة
اما المكثفتان c4 هي لاخماد التغيرات الطارئه للادخال العاكس للمقارن الاسفل
والمكثف c5 كذلك لاخماد التغير الطارئ للادخال الغير العاكس للمقارن الاعلى
الدايود d9 على ما اعتقد هو لغرض حمايه الدائرة من الفولتيه العابرة العاليه التي
تبقى معه على التوازي التي لو تعرضت له الدائرة
الدائرة حسب ما اتصور هو بور سبلاي بدون محول

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

لكن من خلال تجربه الدائرة على السيركت ويزرد يتبين ان الزينر 12 فولت لا يقوم بواجبه وكانه عديم الفائدة

وعليكم السلام اخي العزيزseakrokram ساختصر التعليق على ماجاء في الجزء المقتبس من المشاركة : كيف اخي لايوجد دور لهذا الزنر وهو المسئول عن تثبيت مصدر الدائرة عند الجهد 12V اذا كنت حقيقة جربت محاكاتها جرب رفع الزنر وستلاحظ الجهد يرتفع الى 48V فهل هذا عديم الفائدة؟؟ وهل يخلو مصدر مباشر باستخدام المكثف للتخفيض من وجود الزنر للتثبيت ؟؟ انت لم تذكر مايوحي لوظيفة الدائرة حتى بنسبة 1% ارجو اعادة النظر والتمعن وعدم التسرع بالقرار فلم اضع مادة او عنصر بالدائرة وليس له دور !! تقبل تحياتي اخي الحبيب بروح رياضية علمية ولاتزعل من النقاش مع فائق الشكر والاحترام ..

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
الدائرة عبارة عن مبين لانخفاض وارتفاع جهد الشبكة العمومية للكهرباء

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة WRHLAMDA

السلام عليكم
مع ان الدائرة تحوي الكثير من المكونات .... لكنها تتكون من اجزاء واضحة ولا اعتقد ان الاخوة الاعضاء سيجدون صعوبة في تحليل عملها

بالنسبة لي .... الشي الوحيد الذي لم اصل الى وضيفته هو الدايود D9

السلام عليكم ورحمة الله وبركاته
----------------------------------
D 9 تم وضعها على ما اعتقد لحمايه الترانسستور BC 337 والليد رقم D8 من التلف

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
----------------------------------
الدائرة عبارة عن مبين لانخفاض وارتفاع جهد الشبكة العمومية للكهرباء

وعليكم السلام ورحمة الله وبركاته اخي عريبي :: للاسف اخي العزيز وظيفة الدائرة ليس لما ذكرت تحياتي لك وارجو اعادة التدقيق في الدائرة .
