مشكلة في الريلي

[خالد محمد الحسن]

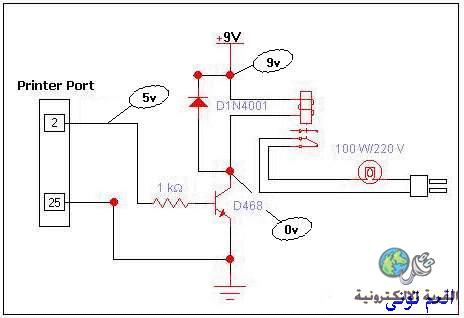

أريد تنفيذ هذه الدائرة ولكن المشكلة لا أجدالريلي هل هنالك طريقة للاستغناء عن الريلي بقطعة أخري علما بأنني أريد استخدام هذه الدائرة في أضاءة لمبة تعمل علي 220 فولت .
الرابط http://upload.qariya.info/images/qar...f97c103a10.jpg

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة خالد محمد الحسن

أريد تنفيذ هذه الدائرة ولكن المشكلة لا أجدالريلي هل هنالك طريقة للاستغناء عن الريلي بقطعة أخري علما بأنني أريد استخدام هذه الدائرة في أضاءة لمبة تعمل علي 220 فولت .
الرابط http://upload.qariya.info/images/qar...f97c103a10.jpg

السلام عليكم ورحم الله وبركاته
---------------------------------
اخى الكريم
يمكن استخدام ريلى يعمل على 6 او 12 فولت مع تغيير فولت تغذية الريلى ومقاومة
تحيز الترانزسستور
كما يمكن استخدام الترياك بعد اضافة فوتو كبلر لحماية الكمبيوتر من جهه منفذ الطابعة
وسبق ان تم رفع هذه الدائرة على المنتدى

[خالد محمد الحسن]

مشكووووووووووووووووور كتير أخي عريبي

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
هذه دائرة يمكن اضافتها للتحكم بدلا من استخدام الريلاى

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة خالد محمد الحسن

أريد تنفيذ هذه الدائرة ولكن المشكلة لا أجدالريلي هل هنالك طريقة للاستغناء عن الريلي بقطعة أخري علما بأنني أريد استخدام هذه الدائرة في أضاءة لمبة تعمل علي 220 فولت .
الرابط http://upload.qariya.info/images/qar...f97c103a10.jpg

السلام عليكم اخ خالد هو الريلي هنا يكون الطريقة الامنه لعزل المصدر العمومي 220v الذي تعمل عليه اللمبة عزله عن الطابعة التي تعطي الامر للدائرة : نستطيع القول انه بالامكان استخدام (تراياك) مثل BT139 واخذ تجهيز البوابة من باعث الترانزستور لكن سنكون مجبورين على جعل المهبط للتراياك كخط مشترك مع مصدر الدائرة وبالتالي الطابعة والمصدر العام ,ايضا هناك فكرة لكنها صعبه بعض الشيء وهي ان تجعل دائرة مذبذب اللمبة او النيون مكان تجهيز الريلي فتعمل اللمبة عند مجيء الامر مع تغيير الترانزستور باخر مناسب طبعا لتجهيز دائرة تشغيل اللمبة : ارى انني عقدت المسئلة عذرا للاطالة مع التوفيق ..
