سؤال الى الاخوه فى هذه الدائرة ؟

[ميمي الشبح]

السلام عليكم اعضاء المنتدى الكرام انا وجد اثناء تجولى فى منتدانا العزيز وانا ابحث عن دائره لتشغيل محرك الهارد ديسك ووجد هذا الموضوع وهو فيه دائره تستطيع تشغيل المحرك دون تغير المغناطيس وهاهو رابط الموضوع
http://www.qariya.com/vb/showthread.php?t=73887
ارجو منكم ان تخبرونى ان كانت هذه الدائره صحيحه ام لا وارجو منكم ان كانت صحيحه
ان توضحوا لى اين هى اطراف التغذيه لانى لم افهم من الرسم معلش

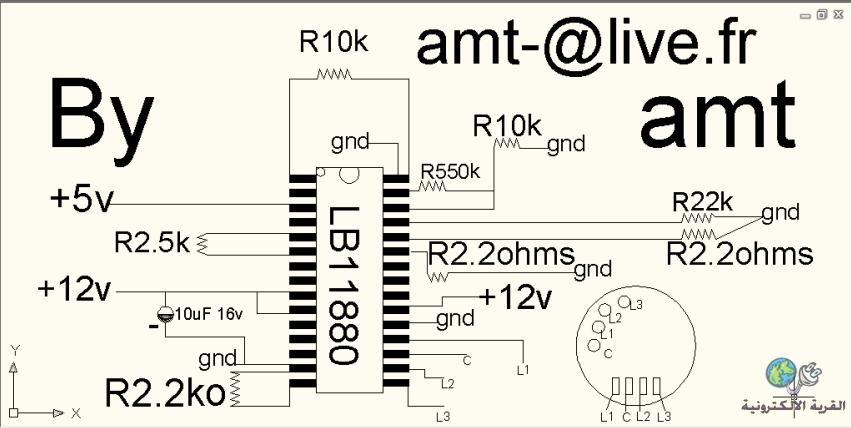

وهاهى الدائره



وارجو الرد الله يخليكو

[عريبى محمود]

السلام عليكم زرحمة الله وبركاته‎ ‎
‎---------------------------------‎
اخى الكريم‎ ‎
انا لم اجرب عمل هذه الدائرة من قبل ولكنى اطلعت عليها سابقا
اما بخصوص اطراف التغذية فهى لموتور ذات 4 اطراف‏‎ ‎
طرف الــ‎ C ‎وهو الطرف المشترك للملفات الـ3‏‎ ‎
طرف الـ‎ L 1‎
طرف الـ‎ L2‎
طرف الـ‎ ‎L3

[soukdok]

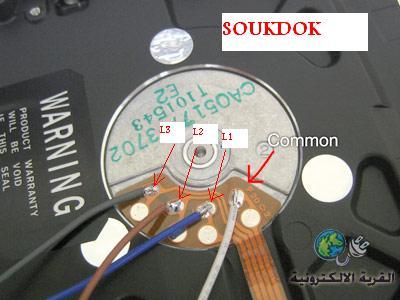

السلام عليكم هذا هو المطلوب أخي

ملاحظة نوع الذي شرحت عليه اسمه fujitsu

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة soukdok

السلام عليكم هذا هو المطلوب أخي

ملاحظة نوع الذي شرحت عليه اسمه fujitsu

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى العزيز
هذا المحرك ذات 3 ملفات يجمع بداية كل ملف مما ينتج بطرف واحد بالاضافة الى نهاية الـ 3ملفات مما ينتج عنه 4 اطراف واحد مشترك و3 ملفات
ويتم قياس الملفات على وضع الاوم والطرف الذى يقرأ مع كل الاطراف يعتبر مشترك

[عريبى محمود]

السلام عليكم ورجمة الله وبركاته
----------------------------------
اليك اخى الرابط التالى به بعض الشرح
http://www.arab-eng.org/vb/eng66223/

[soukdok]

اظافة جميلة عربي محمود مشكور
بخصوص ملفات المحرك ثلاث ملفات و واحد مشترك أظن أن الصورة واضيحة للأخ ميمي الشبح
وشكرا لك تحياتي

[ميمي الشبح]

اخ soukdok واخ عريبى محمود انا لا استطيع ان اتكلم فهذه المعلومات لا تعرفون كم افادتنى وانا اشكركم جدا على تفاعلكم معى ولن انكر هذا الجميل على
وانا يا اخ soukdok خلاص ان شاء الله وصلت لتصميم طائره هيلى غير فكرى 360 درجه
وهو تصميم رائع جدا وما يحتاج تروس من الداخل او اى شئ من الداخل ساوافيكم بالشرح عما قريب وشكرا اخ soukdok واخ عريبى محمود غلبتمونى بمعلوماتكم
وانا اشكركم ولكن لم تقولوا لى الى الان اين مصادر التغذيه فى هذه الدائره ارجو الاجابه
وشكرا

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة ميمي الشبح

اخ soukdok واخ عريبى محمود انا لا استطيع ان اتكلم فهذه المعلومات لا تعرفون كم افادتنى وانا اشكركم جدا على تفاعلكم معى ولن انكر هذا الجميل على
وانا يا اخ soukdok خلاص ان شاء الله وصلت لتصميم طائره هيلى غير فكرى 360 درجه
وهو تصميم رائع جدا وما يحتاج تروس من الداخل او اى شئ من الداخل ساوافيكم بالشرح عما قريب وشكرا اخ soukdok واخ عريبى محمود غلبتمونى بمعلوماتكم
وانا اشكركم ولكن لم تقولوا لى الى الان اين مصادر التغذيه فى هذه الدائره ارجو الاجابه
وشكرا

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الكريم
التغذية للدائرة عبارة عن 5 فولت و12 فولت ويمكن استخدام دائرة بور صبلاى كمبيوتر
لاستخلاص هذه الفولتيات
