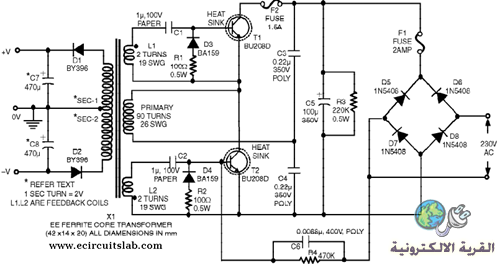

http://upload.qariya.info/images/qar...071650df78.png هذه دائرة بور سبلاي مجربة من أجمل دوائر البور سبلاي وأسهلها للتنفيذ طبعا الترانزستورات المستخدمة فيها BU208D المعدنية ولكن يمكن الإستعاظة عنها بالترانزستور BU508D المشهور والمتوفر بكثرة وبالنسبة للمحول فهو من نوع الفيرايت مقاس 42ملم طول أو بالمسمى التجاري ER42 أو E42 أو يمكنك استخدام المحول الموجود في بورسبلاي التلفزيون ال21 بوصة وهو مقاس 39 أو ETD39 طول طبعا الملفات وعدد اللفات واضحة بالنسبة للملف الإبتدائي وملفات الفيد باك أما بالنسبة للملفات الثانوية فتركها لك لتحديدها حسب مقدار الخرج الذي تريده وهو بمقدار 2فولت لكل لفة كما هو موضح بالدائرة وأما بالنسبة لقطر السلك فهو محدد بالمصطلح SWG والأرقام الموجودة أرقام تجارية متفق عليها وسأرفق لكم جدول حساب قطر السلك بما يقابله بالأرقام التجارية

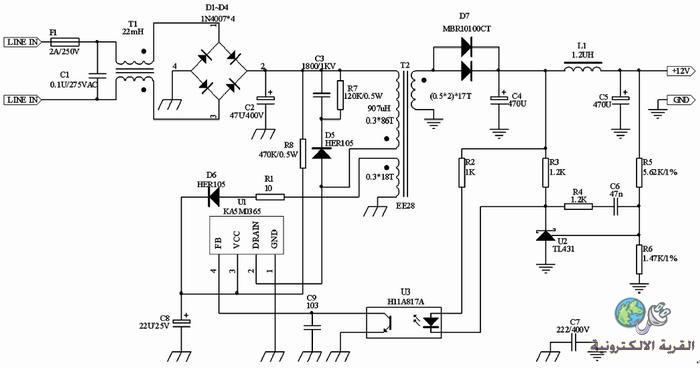

مجموعة من دوائر البور سبلاي الحديثة
