حصرى / موسوعة اعطال وصيانة اجهزة التوبفيلد والكاميرى (سوفتوير وهاروير)

[yasser55]

اقدم هذا العمل المتواضع جدا اهداء لقريتنا الحبيبه
اتمنى ان ينال اعجابكم وان يستفيد منه الاخوه عند بحثهم عن
حل لعطل ما خاص باجهزة التوبفيلد او الكاميرى وسيدعم الموضوع بالصور
التوضيحيه والملفات الازمه فى حالة اعطال السوفتوير او الهاردوير
وسيبداء سرد الموضوع تدريجيا بالمشاركات الاحقه فارجو من الله
التوفيق والسداد ليكون الموضوع متكاملا ومفيدا
((ارجو احبتى عدم وضع اى ردود حاليا الا بعد اكنمال الموضوع))
اترككم فى حفظ الله وامنه على امل اللقاء بكم مع اول شرح بالموضوع
ارق تحياتى واجمل امنياتى للجميع بالتوفيق والنجاح
(yasser55)

[yasser55]

بسم الله والصلاة والسلام على رسول الله
(اعطال الاشاره للتوبفيلد والكاميرى )
اليوم نتكلم عن اعطال الاشاره ومنها ضعف الاشاره
وظهور مشكلة التكسير فى الصوره وعدم الاستقبال الجيد لبعض الترددات
والحل فى هذه الحاله مراجعة مكثفات دائرة الباور وخصوصا
مكثف 450 فولت / 47 ميكرو او 100 ميكرو قبل محول الشوبر
وايضا تلف المكثفات بقيمة 10فولت /1000 ميكرو عدد 2 بعد الشوبر
وهذين المكثفين لتامين الجهدين 3.3 فولت و 6 فولت
وها هى الصوره تبين اماكنهم على البورد

الى الملتقى بمشيئة الله فى المشاركه التاليه واعطال الاشاره
الناتجه عن عناصر بالبورد الام
دمتم بخير

[yasser55]

بسم الله والصلاة والسلام على رسولنا الكريم
نتابع اعطال وصيانة انقطاع الاشاره او ضعفها لاجهزة التوبفيلد والكاميرى
مثال / رسيفر كاميرى t6000 قاطع اشاره نهائيا سواء اشارة الكابل او الجوده
------------------------- الصيانه -------------------------------------
طبعا بعد التاكد من سلامة التوصيلات بين الطبق والرسيفر وكذالك سلامة الاعدادات
الخاصه بالاشاره وعمل المحاولات الاومه بهذا الشان وقتها نلجا الى الخطوات التاليه
--------------------------------------------------------
1- التاكد من فولتيات وجهود دائرة الباور الثلاثه (3.3 فولت -6 فولت -24 فولت)
2- تنظيف البورد الام جيدا بالتينر وتركها لتجف تماما
3- نوصل الجهاز بالتغزيه ونتاكد من وصول الجهد 24 الى المنظم lm 317بجوار التيونر
4- نتاكد من وجود الجهود الخاصه بالاستقطاب وتغزية ال lnp على مخرج التيونر
وهم الجهدين 13 -18 فولت dc
5- وهذه فى غاية الاهميه لتكرارها -التاكد من عدم وجود شورت بمدخل ال lnp
بدون توصيل الكابل وهذا حدث معى شخصيا عدة مرات والسخونه الشديده هى
سبب مشكلة الشوره هذه والحل فى هذه الحاله رفع غطاء التيونر واعادة التسخين
على طرفى التغزيه للمخرج والتاكد من خروج الفولت 13-18 الازم لعملية الاستقطاب
وكذالك تغزية وحدة ال lnp
6 - وهذه ايضا عن تجربه خاصه بى مع اجهزة التوبفيلد والكاميرى -احيانا يحدث تلف لخطوط البورد الموصله للجهد 24 فولت من سوكت الباور الى المنظم المعروف lm317 والصيانه لهذه الحاله عمل وصله مباشره لتوصيل الجهد 24 فولت للمنظم
عوضا عن وصلة البورد التالفه
7- ايضا اعادة التسخين بالهوت اير على المقاومات والترانزستورات الطبع الصغيره
بجوار منظم lm 317
8- ايضا من الاهميه فى حال عدم عمل الجهاز تنزيل سوفتوير له هذا قد يساعد

لم يبق الان الا الصوره المعبره عن تنفيذ هذه الحلول لصيانة هذا العطل فالى الصور

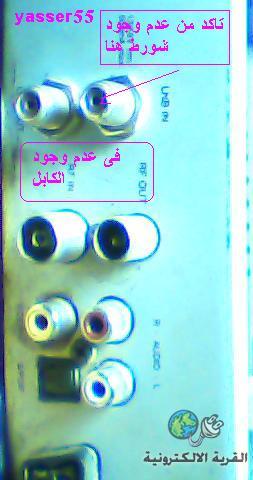

ولا تنسو التاكد من عدم وجود شورت هنا ويتم الفحص فى حالة عدم توصيل
الكابل المحورى

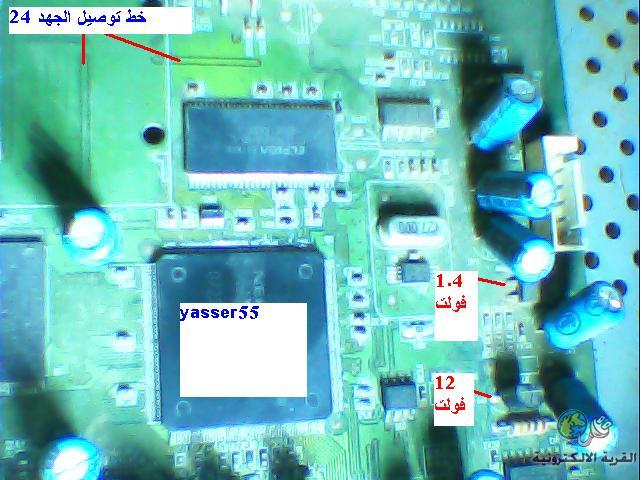

وافحصو احبائى هذا الخط المشار اليه جيدا للتاكد من وصول 24 فولت

مع ملاحظة الشبه الشديد بين هذه الاجهزه
احبائى هذه الحلول عن تجارب شخصيه اتمنى ان تكون مفيده تمنياتى الحاره بالتوفيق للجميع والله الموفق والمستعان
الى الملتقى مع اعطال الهاردوير الخاصه بالصوت والصوره
دمتم بخير

[yasser55]

بسم الله والصلاة والسلام على رسولنا الكريم

نبدء بسرد مجموعه من اعطال الصوت والصوره ابتداء من هذه المشاركه وما يليها
وارجو الله ان يوفقنى فى ايصال وايضاح المعلومات للباحثين عنها

عطلنا الاول هنا هو اسهلهم واكثر اعطال الصوت والصوره تكرارا باجهزة التوبفيلد والكاميري

والعطل هو وجود ذبذبه او طنين بالصوت رغم عمل كل المحاولات للحد من الذبذبه
وتتزامن بهذا العطل ايضا الذبذبه فى الصوت مع نغمشه بالصوره وضعف بالاستقبال
والحل يتلخص فى خطوتين اثنتين
1- مراجعة وصلات ال av الخاصه بالتلفزيون
2- تغيير المكثف الرايسي بالباور رقم c2 بقيمة 450 فولت 47 ميكرو فراد
والمكثف مشار اليه بالصوره الاولى بالموضوع فتلفه يسبب الكثير من المشاكل

الى الملتقى بازن الله وتكملة اعطال الصوت والصوره وطرق صيانتها

دمتم بخير

[hany_national]

yasser55
////

شكرا لكـــ مهندس ياسر على المشاركة المتميزة .. اهم مواضيع القسم


مذيد من التالق المستمر .. بالتوفيق .
كمل موضوعكــ ..
.

[yasser55]

المشاركة الأصلية كتبت بواسطة hany_national

yasser55
////

شكرا لكـــ مهندس ياسر على المشاركة المتميزة .. اهم مواضيع القسم


مذيد من التالق المستمر .. بالتوفيق .
كمل موضوعكــ ..
.

حياكم الله مهندسنا العملاق ومشرفنا الرائع والمتميز اخى م/ هانى
الشكر الجزيل لكم مهندسنا الغالى على المتابعه الرائعه والتشجيع
الطيب للاعضاء لدفعهم لمزيد من التالق والعطاء الف شكر على الاضافه
الكريمه بارك الله فيكم استازنا لك حبي وتقديرى

[yasser55]

بسم الله والصلاة والسلام على رسول الله
مرحبا اخوانى
من جديد احبائى نلتقى مع اعطال الصوت والصوره باجهزة التوبفيلد والكاميرى
اذا لابد من توضيح بعض المعلومات عن عناصر دوائر اخراج الصوت والصوره
بهذه الاجهزه وتتبع مسار الصوت والصوره ابتداء من البرسيسور وحتى
مخارج الجهاز النهائيه للصوت والصوره

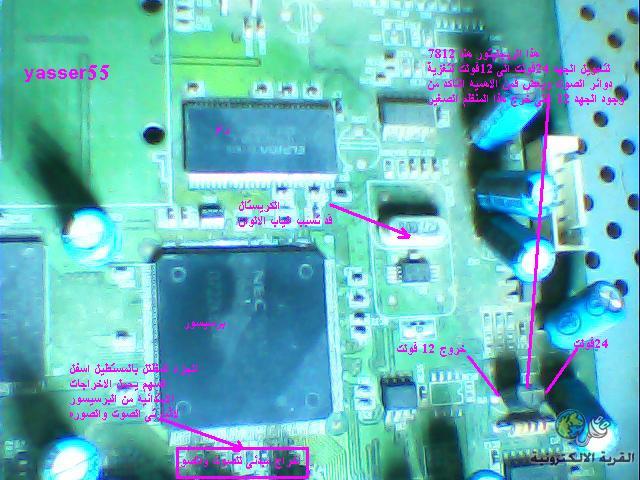

فتعالو نتابع هذه الصوره التوضيحيه لنعلم ما هى الجهود الا زمه لعمل
تلك الدوائر والعناصر المكونه لها ثم نكمل ونشرح بعض الاعطال وطرق صيانتها لاحقا
بباقى المشاركات بعد المامنا بالمعلومات المساعده فى عملية صيانة مثل هذه
الاعطال الخاصه بالصوت والصوره باجهزة التوبفيلد والكامري فالى الصوره التوضيحيه

وهذه صوره توضيحيه اخرى


اتمنى ان تكون الصور موضحه وزات فائده
التقيكم بازن الله تعالى وشرح لاعطال عمليه مختلفه خاصه بالصوت والصوره
وطريقة صيانتها ان شاء الله لاحقا -دمتم بخير

[yasser55]

بسم الله والحمد لله والصلاة والسلام على رسول الله
من جديد اخوانى التقيكم واعطال الصوت والصوره لاجهزة التوبفيلد والكامري
فلكم التحيه والسلام السلام عليكم ورحمة الله وبركاته
تعرفنا بالمشاركه السابقه على الجهود والعناصر الهامه عند حدوث اعطال الصوت والصوره باجهزة الموضوع ولنعطى امثله عمليه
------------------------ملحوظات هامه ----------------------------
1- لن يعمل الصوت باجهزة الموضوع الا فى حالة وصول وسلامة اشارات الصوره
2- من اعطال الصوره والصوت الشهيره لاجهزة الموضوع مسببها الاكثر تكرارا هو تلف خطوط امداد الجهد 5 فولت الناتج عن المنظمات المختصه به والذى يغزى ترانزستورات صغيره لصق بعد البرسيسور خاصه بتكبير الاشاره الفيديويه الابتدائيه الاتية اليها من البرسيسور
---------------- مثال عملى لعطل خاص بالموضوع مر بورشتى ----------------

اتانى جهاز توبفيلد tf 6800f قاطع صوره نهائيا ( ركزو بالخطوات )
ماتم عمله
1- فحص جهود الباور وتبين سلامة ودقة الجهود مظبوطه تمام
2-قمت بتنظيف جيد بالتينر لبورد الجهاز وتركته حتى جف تماما
3- تاكدت من وجود الجهد المغزى 5فولت للترانزستورا الثلاثه

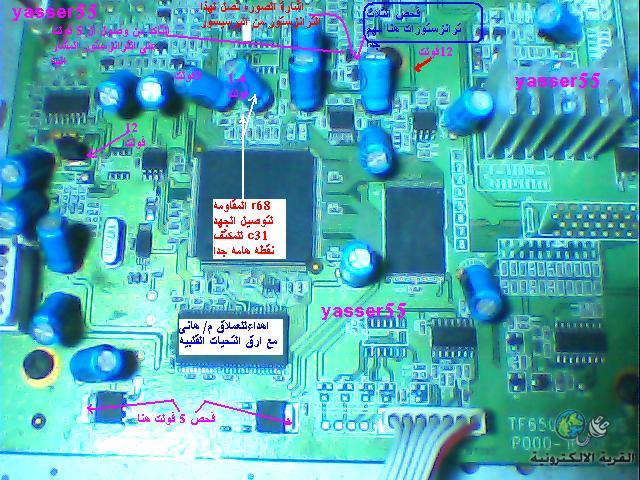

4- فحص ترانزستورات التكبر الثلاثه( المبينين بالصوره المرفقه وتاكد سلامتهم)

----------------------ازن اين المشكله -------------------------
كل الجهود مظبوطه الا على المكثف رقم c31 بقيمة 50/47 بجوار البرسيسور
وحسب الدائره الجهد على هذا المكثف مفروض اكثر من 1 فولت بعد مقاومه
متصله على التوالى لتغزيته بالجهد من مصدر 3 فولت /لم اجد اى جهد على
على طرف المكثف تتبعت المقاومات الصغيره على خط تغزيته فاذا بالمقاومه
رقم r68 وقيمتها 220 اوم تالفه مع سلامة الشكل العام وهى من نوع smd
وبتغييرها بنفس القيمة والنوع عادت صورة الجهاز للظهور ومعها الصوت المرتبط
بوجود وسلامة اشارات الصوره
----------------------------------------------------------------
والخلاصه بالصوره المرفقه فهيا بنا اليها علها تفيد والصوره للعطل المشروح
كمثال بالاعلى لتوبفيلد tf6800f اهديها لاستازى العملاق ومهندسنا القدير
م/ هانى له منى كل حب واحترام وتقدير وشكرا قلبيا لتشجيعاته العطره




التقيكم دائما على الخير دمتم فى حفظ الله
