دائرة الكترونية للنقاش ( 68 )

[فكروعلم]

السلام عليكم

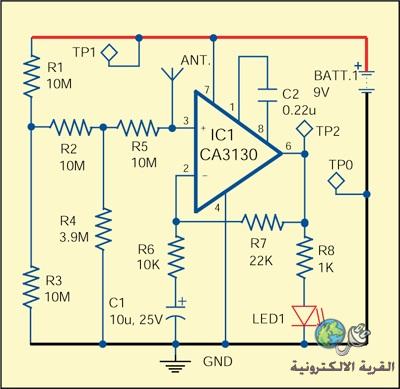

الدائرة 68 من سلسلة دائرة الكترونية للنقاش للوصول إلى وظيفتها وطريقة عملها هيا بنا نتعاون لحلها


منقولة للفائدة

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
CA3130مكبر عمليات دخله MOSFET وخرجه CMOS ويعمل على تردد حتى 15 ميجا هرتز وممانعة دخله عاليه هذه هى البداية

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
بما ان ممانعة دخله عالية والاريال موصل على دخله اذن هذا جزء من جهازيعتمد على الاشارة اللاسلكية المستقبلة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
---------------------------------
بما ان ممانعة دخله عالية والاريال موصل على دخله اذن هذا جزء من جهازيعتمد على الاشارة اللاسلكية المستقبلة

وعليكم السلام ورحمة الله وبركاته
أخي الغالي الجهاز كامل وليس جزء أرجو أن تعيد دراسة الدارة

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الغالى
سؤال ما طول الانتنا بالدائرة
اعرف اخى ان هذا جهاز كامل قصدى ان دخل المكبر جزء من جهاز يعتمد فى عمله على الاشارة اللاسلكية

[فكروعلم]

المشاركة الأصلية كتبت بواسطة عريبى محمود

السلام عليكم ورحمة الله وبركاته
---------------------------------
اخى الغالى
سؤال ما طول الانتنا بالدائرة
اعرف اخى ان هذا جهاز كامل قصدى ان دخل المكبر جزء من جهاز يعتمد فى عمله على الاشارة اللاسلكية

أخي الغالي لا يهم الطول يمكن أن يكون 10 سم أو 30 سم

[اب حمزة]

السلام عليكم اخواني الاعزاء
انا شخصيا نفذت مشروع
لصديق طالب اتصالات
لجهاز كاشف اشارة الموبايل
واستخدمت ca3130
وهذا السيركت
ولنتابع من اجل فهم الية عمل الدارة

[WRHLAMDA]

السلام عليكم

كبداية لمعرفة طريقة عمل هذه الدائرة اريد من احد الاخوة ان يقوم بحساب الفولتة المسلطة على الادخال الموجب لمكبر العمليات وتوضيح كيفية حسابها

بعدها ساضع سؤال اخر ...... عند الاجابة علية ... اعتقد ستكون الدائرة مفهومة اكثر
