مساعدة بتوحيد وتثبيت الخرج بعد المحلو

[ringawy]

السلام عليكم إخوانى الأعزاء

لقد جائنى كشاف نيون عادى ذو الحجم الكبير الذى يستخدم البطارية السائلة ال 6 فولت لآن به عطل وعند الكشف علية وجدت إحتراق شبة كامل فى دائرة تقويم التيار وتوحيد وخفض التيار

وعلى ما أظن أن خرج هذة الدائرة هو 6 فولت كفولت البطارية الموجودة داخل الكشاف

لذلك قررت التعويض عن الدائرة المحترقة بمحول 6 0 6 - 1 أمبير

وأريد أن أوحد وأقوم التيار الخارج من الموحد فهل هناك طريقه سهله من خلال قنطرة توحيد وكيفية إلحاق مكثف بها ويكون مناسب حتى ينعم التيار وهل هذا كافى لتنظيم وتوحيد وتثبيت الجهد الخارج ؟؟ وشكر ا لكم جدا

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اليك اخى الكريم هذه الدائرة فيها بعض ما تريد

[ringawy]

شكرا لك أخى العزيز وهل يجب إستعمال مدير العمليات lm ألا يوجد دائرة من عناصر بسيطه ؟

[نعيم البديري]

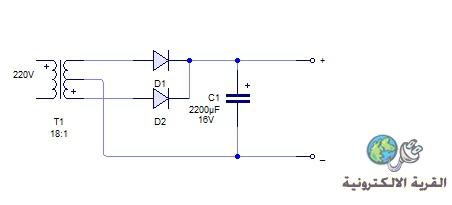

اخي العزيز المسألة لاتحتاج لهذا التعقيد مادامت لديك محول 6 0 6 تحتاج لدايودين اثنين فقط وتحصل على تقويم موجة كاملة لان المحول (سنتر تاب) ثانيا باستخدام مكثف 2200uf سوف ترتفع جهد الخرج اكثر من 6V ويكون كافي لشحن البطارية 6V المذكورة علما ان هذه الطريقة افضل في تجهيز التيار وهي بسيطة جدا انظر الشكل التالي .

[ringawy]

شكرا لك أخى نعيم على المساعدة وقمت فعلا بتركيب قنطرة توحيد ودمجت مكثف 2200 قبل قرأة مشاركة حضرتك الكريمة ولكن لقيت الفولت عالى وصل إلى 10 أو 9.5 فغيرتة إلى 1000 ونزل الفولت إلى 7.5 إلى 8 وجزاكم الله كل خير إخوانى الأعزاء

ولكن لى سؤال ما الفرق بين المحلو السنتر تاب والمحول الثنائى

وأنا فى الدائرة الى قلت لحضرتك عليها الخاصة بهذا الكشاف لم أستعمل السيك الخارج من الوسط أستعملت الأطراف وأدخلتهم على القنطرة مباشرة والمكثف يليها وأخرجت الفولت المطلوب !!!

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ringawy

شكرا لك أخى نعيم على المساعدة وقمت فعلا بتركيب قنطرة توحيد ودمجت مكثف 2200 قبل قرأة مشاركة حضرتك الكريمة ولكن لقيت الفولت عالى وصل إلى 10 أو 9.5 فغيرتة إلى 1000 ونزل الفولت إلى 7.5 إلى 8 وجزاكم الله كل خير إخوانى الأعزاء

ولكن لى سؤال ما الفرق بين المحلو السنتر تاب والمحول الثنائى

وأنا فى الدائرة الى قلت لحضرتك عليها الخاصة بهذا الكشاف لم أستعمل السيك الخارج من الوسط أستعملت الأطراف وأدخلتهم على القنطرة مباشرة والمكثف يليها وأخرجت الفولت المطلوب !!!

في هذا الحال يوجد خلل ما : لانك ذكرت ان المحول 12 0 12 اي ان كل طرف مع الوسط من الملف الثانوي يعطيك 12V فاذا استخدمت الطرفين وتركت الوسط كان الجهد 24V بما انك لم تحصل على الجهد الكافي في الربط الذي رسمته لك باستخدام دايودين بنفس الاتجاه للطرفين يجتمعان لاعطاء الخط الموجب واخذ سنتر الملف الثانوي يعني (الوسط ) كطرف سالب : عدم وصول الجهد الى اكثر من12V له احتمالين الاول ان المحول المستخدم ليس 12 0 12 بل ممكن ان يكون 9 0 9 والاحتمال الثاني ان جهد الدخل (الوطني هو ليس 220V ) بل ضعيف قد يكون 180V او اقل : احتمال ثالث ضعيف وهو الجهاز المالتي ميتر الذي تستخدمه يقرا القيمة خطأ : تاكد اخي من تلك الاحتمالات وسوف تجد الحل بعون الله .

[ringawy]

شكرا لك أخى العزيز ولكن أرجو قرأت ردى بشكل صحيح أولا المحول 6 0 6

وثانيا إن الفولت الخارج مع تركيب مكثف 2200 كان 10 أو 9 فولت ويعتبر هذا الفولت عالى عن الذى أريدة لذلك غيرت المكثف إلى 1000 وأعطانى الفولت المطلوب وهوة 6 إلى 7.5 فولت

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة ringawy

شكرا لك أخى العزيز ولكن أرجو قرأت ردى بشكل صحيح أولا المحول 6 0 6

وثانيا إن الفولت الخارج مع تركيب مكثف 2200 كان 10 أو 9 فولت ويعتبر هذا الفولت عالى عن الذى أريدة لذلك غيرت المكثف إلى 1000 وأعطانى الفولت المطلوب وهوة 6 إلى 7.5 فولت

عفوا لم انتبه للقيمة في المشاركة الاخيرة كنت اضن انك تقصد 12 وكان الناتج قليل على كل حال حصل خير هذا ويجب ان يكون الجهد اعلى بقليل من جهد البطارية لغرض الشحن بالتوفيق ان شاء الله .
