ارجو المساعدة فى دائرة شحن منعددة مستويات

[محمود المليجى]

السلام عليكم ارجو من لدية الخبرة هذية صورة لدائرة شجن من عددة مستويات ارجو مافادة المقاومتان المتغيرتان .

[mourad3d]

وعليكم السلام

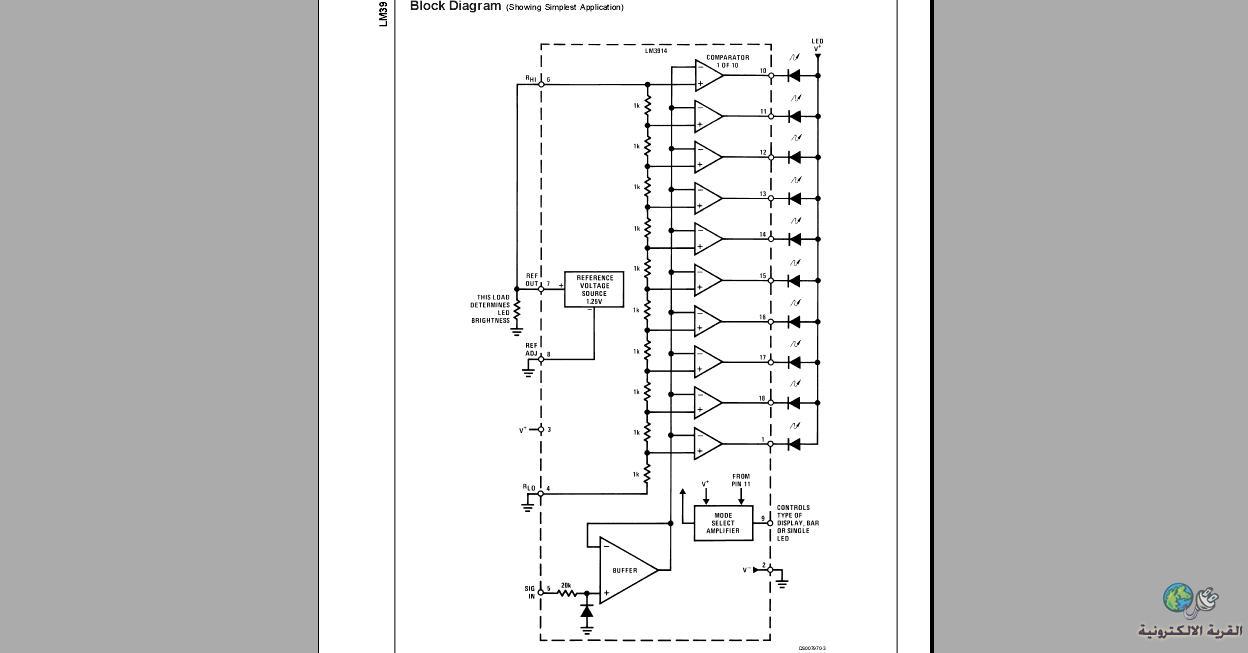

الدائرة عبارة عن مجموعه مقارنات متصلين على التوالى وبدخل المتكاملة مقاومات مقسم للجهد بينهم
والمقاومتين الاولى والتانيه مثبت جهد الدخل للمقارنات
و المقاومة الثالثة والرابعه جهد لثبات جهد المقارنه واستخدم مقاومات متغيره لتحكم فى جهد الدخل وجهد المرجع للمقارنات




وده موضوع عن المقارنات ممكن يفيد فى فهم آليه عملها
http://www.qariya.com/vb/showthread.php?t=70502

هذا والله واعلم

[mourad3d]

الفيديو ده بغير من قيم المقاومات او زيادة او نقاص جهد الدخل وبالتالى يغير من قيم جهود المقارنه

شاهد ايضا



بص بقى الحركة ده هتعجبك

تجميع الدائرة

هذا والله واعلم

[محمود المليجى]

شكرا اليك على المجهود الرائع .
