قديم 18-06-2013, 09:49 PM المشاركة 1
win الانفرتر الميكانيكي والانفرتر الالكترونى لتحويل الطاقة الكهربية Twitter FaceBook Google+



السلام عليكم

كلنا يعلم الطرق المتعددة لصناعة الانفرتر الالكترونى لتحويل الطاقة الكهربية من DC الى AC
او من البطارية الى كهرباء للاضاءة والاستخدام المنزلى بمعنى ابسط

وقد شرحت هنا ابسط انواع الانفرترات البسيطة

الرابط
المحرك المغناطيسي دائم الحركة لانتاج الطاقة والحركة مع الشرح والتحليل له
اللتى تعتمد على ترنستور واحد او اثنين من الموسفيت الخ الخ

ولكن هل نعلم طرق عمل الانفرتر الميكانيكى ؟؟
لانه يعمل على احمال كبيرة ولكن استخداماته قليلة جدا لعض العيوب بع من عدم انتظام الخرج له
وقد كان من اهمهاان قام احد مهندسين الكهرباء الروس بتصميم نوع منها وحصل على اختراعه على ما اتذكر من دولة كازخستان

ولانه اسهل وارخص الانواع ويمكن استخدامه عند انقطاع الكهرباء للاضاءة وبعض الاستخدامات الاخرى

انتظر اراءكم ومقترحاتكم

اعلانات

الصورة الرمزية s.sultan
s.sultan
:: عضو ماسى ::
تاريخ التسجيل: Sep 2004
الدولة: حبيس الغربتين
المشاركات: 10,933
نشاط [ s.sultan ]
قوة السمعة:400
قديم 19-06-2013, 07:43 AM المشاركة 2
Thumbs up الله اعلم


بسم الله الرحمن الرحيم


تحية احترام


ايام زمان كنا نستخدم هذه طريقه لسهولتها ؟؟محوله (220-12)مع ريلي12 فولت
ونغذي ملف الريلي من مفتاح الريلي وعند ها نحصل على تذبذب الريلي
ونحصل على 220 فولت مخرج من المحوله؟؟

وكنا نعاني من العديد من المشاكل اهمها عدم استقرار التردد الا بالاضافات
وايضا تلف اقطاب مفاتيح الريلي نتيجة الشراره الحاصله وخصوصا بالقدرات العاليه؟؟

ولكن ان تخنني الذاكره كان الامر غير مجزي ومتعب( في ظل الظروف الحاليه )؟؟

والله اعلم

ابو احمد

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية elmasry11
elmasry11
:: عضو فضي ::
تاريخ التسجيل: Feb 2010
المشاركات: 824
نشاط [ elmasry11 ]
قوة السمعة:101
قديم 19-06-2013, 09:31 AM المشاركة 3
افتراضي


شكرا لك اخى حسين

الان الدوائر الالكترونيه اسهل وافضل لانتظام الهيرتز


وانما كانت هذه الطريقه منذ زمن ولكنها ايضا ناجحه وتؤدى الغرض


احمدعبدالباقى
:: مهندس متميز ::
تاريخ التسجيل: Jun 2009
الدولة: مصر .. البحيرة
المشاركات: 667
نشاط [ احمدعبدالباقى ]
قوة السمعة:0
قديم 19-06-2013, 05:31 PM المشاركة 4
افتراضي


جديدة الانفرتر الميكانيكى دة

تقصد من خلال ريلى ولا طريقة تانية

يمكن نعملوها ونشغلوا بيها لمبة 220 موفرة حتى هههههههه
زيادة العلم


huussyn
:: فني ::
تاريخ التسجيل: Jul 2012
المشاركات: 617
نشاط [ huussyn ]
قوة السمعة:0
قديم 19-06-2013, 08:57 PM المشاركة 5
افتراضي


بسم الله الرحمن الرحيم


تحية احترام


ايام زمان كنا نستخدم هذه طريقه لسهولتها ؟؟محوله (220-12)مع ريلي12 فولت
ونغذي ملف الريلي من مفتاح الريلي وعند ها نحصل على تذبذب الريلي
ونحصل على 220 فولت مخرج من المحوله؟؟

وكنا نعاني من العديد من المشاكل اهمها عدم استقرار التردد الا بالاضافات
وايضا تلف اقطاب مفاتيح الريلي نتيجة الشراره الحاصله وخصوصا بالقدرات العاليه؟؟

ولكن ان تخنني الذاكره كان الامر غير مجزي ومتعب( في ظل الظروف الحاليه )؟؟

والله اعلم

ابو احمد
شكرا لك اخى حسين

الان الدوائر الالكترونيه اسهل وافضل لانتظام الهيرتز


وانما كانت هذه الطريقه منذ زمن ولكنها ايضا ناجحه وتؤدى الغرض
جديدة الانفرتر الميكانيكى دة

تقصد من خلال ريلى ولا طريقة تانية

يمكن نعملوها ونشغلوا بيها لمبة 220 موفرة حتى هههههههه
زيادة العلم
لا يمكننى القول الا بجزاكم الله خيرا كثيرا طيبا مباركا فيه
نعم الاخ ابو احمد دائما سباق بالخير

هو فعلا الانفرتر يعمل من خلال فتح و غلق الكهرباء عن المحولات او الوشائع

وتستخدم الموسفيت والترنزستورات للحفاظ على معدة التذبذب والقدرة الكهربية الناتجة

وفى الماضى استخدمها العالم موراى واستعاك بعدة مكثفات عاليو الجهد قليلة السعه لاستقبال تلك القدرة الكهربية واعادة ادخلها لوشائع اخرى الى ان حصل فى النهاية على مولد 50 كيلووات والمصدر كات هواءي بسيط مثل الطاقة الصادرة من الراديو الكريستال
واستخدم مجموعة من اليريلى او الريليهات ومجموعه من المحولات لتبادل الشحنهة الكهربية وبالتالى ازدادت سرعتها
تماما مثل تزايد سرعة شعاع الليزر والطاقة المكتسبة له الى ان يخرج من الكريستاله

وهنا يتك جمع تلك الطاقة الكهربية وتبادلها والحفاظ على خرج ثابت ونسبة يستمر تبادلها

وتستخدم الريلهات
لانه تتحمل الفولت العالى وليست مثل الموسفيت او الترانزستور الذى يحترق بسرعه ان تعرض لماءة الف فولت عند التفريع للملفات الكهربية

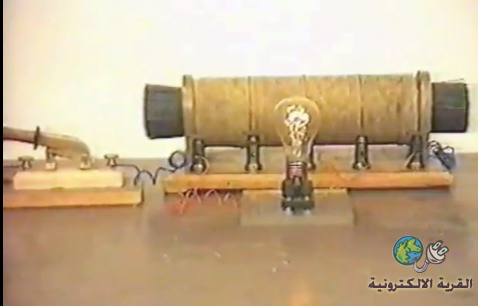

هنا مثال بسيط للفصل اليدوى لملف كهربي ومصباح على التوالى
الصورة

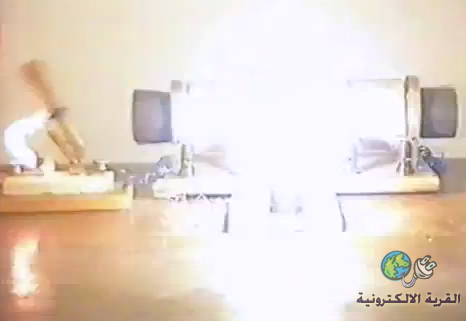

لاحظ الطاقة الكهربية عند فتح الدائرة بواسطة القاطع اليدوى
فالتيار الطردى وصل من القدرة الكهربية الى ان يجتاز مقاومة الهواء ليستمر تفريغه
وان تم توصيل المصباح على التوازى مع الوشيعه لاحترق المصباح فورا

الصورة




تلك الطاقة الكهربية القادمة من المجالات المغناطيسية الخارجية والمحيطة بالملف الكهربي هى المصدر الرئيسي للفائض من الطاقة الكهربية
لاحظ الفرق بين فتح الدائرة على التيار المتردد هنا بالصورة والتيار المستمر بالصورة التالية لها



كما تشاهد لايوجد شرارة كبيرة بسبب الخصائص التابعه للمجال المغناطيسي من التيار المتردد

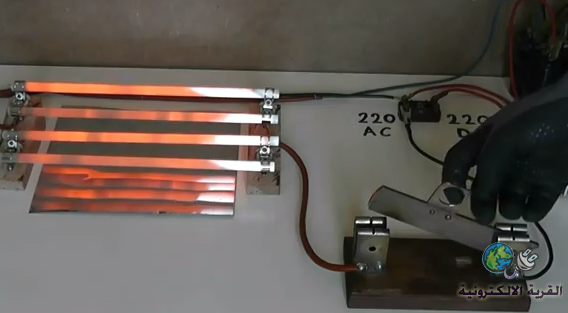

وهنا على التيار المستمر تلاحظ الفرق الكبير والكهرباء اللتى تسمى طارة ويجب التخلص منها
الصورة

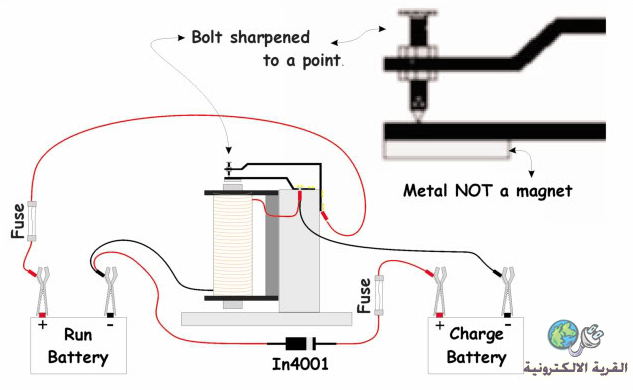

اذا كل المطلوب لعمل تلك الانفرترات الميكانيكة هو ريليه او مايسمى دائرة الجرس
لاحظ الصورة هنا


تلك ابسط دائرة لشحن بطارية اخرة او اضاءة مصباح
ويمكن التعديل عليها باضافة ملف ثانوى بعدد لفات اكبر لرفع الفولت او خفضه
والاستفادة من المجال المغناطيسي عند فتح الداءرة لان القدرة الكهربية الناتجة عنها كبيرة جدا

وهناك الكثير من الدوائر الاخرى باستخدام عدد اثنين ريليه وملفين ابتدائى واخر ثانوى

والله تعالى الموفق والمستعان


احمدعبدالباقى
:: مهندس متميز ::
تاريخ التسجيل: Jun 2009
الدولة: مصر .. البحيرة
المشاركات: 667
نشاط [ احمدعبدالباقى ]
قوة السمعة:0
قديم 20-06-2013, 11:51 AM المشاركة 6
افتراضي


طيب

انا قمت بعمل هذى الدائرة وهى تعتبر مذبذب ميكانيكى

ماذا اضيف اليها لاستطيع الاستفادة منها فى مجال الطاقة المجانية ؟؟؟





huussyn
:: فني ::
تاريخ التسجيل: Jul 2012
المشاركات: 617
نشاط [ huussyn ]
قوة السمعة:0
قديم 20-06-2013, 12:07 PM المشاركة 7
افتراضي لا اعلم لماذا تعظل رابط صورة الرسم للدائرة فى المشاركة السابقة


طيب

انا قمت بعمل هذى الدائرة وهى تعتبر مذبذب ميكانيكى

ماذا اضيف اليها لاستطيع الاستفادة منها فى مجال الطاقة المجانية ؟؟؟



هذه الدائرة بها اخطاء

ملف الكهرباء - الوشيعه - للريلية على التوازى مع الحمل
اما بالرسم فهى على التبادل مع الحمل وبالتالي لن تعمل

وقبل الحمل او بعده لابد من وجود دايود
اما اذاكات جهد الحمل اعلى بكثير من جهد البطارية فيمكن الاستغناء عن الدايود

مثلا اذا كان الحمل 220vلمبه والبطارية 12v فلن تحتاج الى الدايود
اما اذا كان الفرق بسيط فيمكن ذالك

لا اعلم لماذا لم تظهر الصورة للرسم الذى كنت قد وضعته فى المشاركة السابقة
الصور مرة اخرى هنا




لاحظ التوصيلات لها


احمدعبدالباقى
:: مهندس متميز ::
تاريخ التسجيل: Jun 2009
الدولة: مصر .. البحيرة
المشاركات: 667
نشاط [ احمدعبدالباقى ]
قوة السمعة:0
قديم 20-06-2013, 12:34 PM المشاركة 8
افتراضي


الصورة ظهرت بالفعل اخى الغالى

مارسمتة هو دائرة الجرس الكهربى فقط وتصلح فلاشر وليست دائرة الطاقة المجانية

ماقصدتة ان نستخدم الرسم الذى ارفقتة حضرتك ساجربها باذن الله

وجزاك الله خي
