قمت بمراجعة الدائرة ..... وتبدو لي انها ذات تصميم جيد
لكن خلي في بالك انها تحتاج الى اشارة سيطرة تحدد سرعة المحرك ويجب ان تصل هذه الاشارة بصورة مستمرة ..... اي انك يجب ان ترسل بشكل مستمر اشارة السرعة وهي عبارة عن نبضات تحدد سرعة المحرك من خلال عرض النبضة .... وعند عدم وجود النبضة سيتوقف المحرك

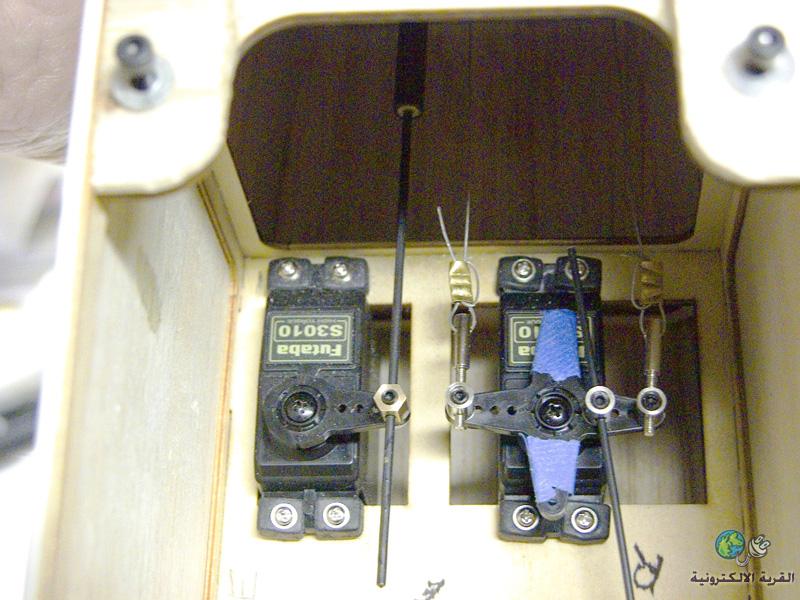

هذه الطريقة تحتاج الى اجهزة الارسال والاستقبال الخاصة بنماذج الطائرات ... حيث ان جهاز الاستقبال يربط معه نوع خاص من المحركات للتحكم بزعنفة الذيل ودفات الاجنحة ... هذه المحركات تستخدم نفس التقنية التي ذكرتها اعلاة حيث ان زاوية دوران هذه المحركات الخاصة يتم التحكم بها عن طريق نبظات تصل بصورة مستمرة للمحرك وعرض النبظة هو الذي يحدد قيمة الزاوية
فالخارطة التي وضعتها انت صممت لتكون متوافقة مع هذه الطريقة في العمل ولكن بدل المحرك الخاص ... هنا عندنا محرك عادي والدائرة للسيطرة على سرعتة بدل من زاوية دورانة

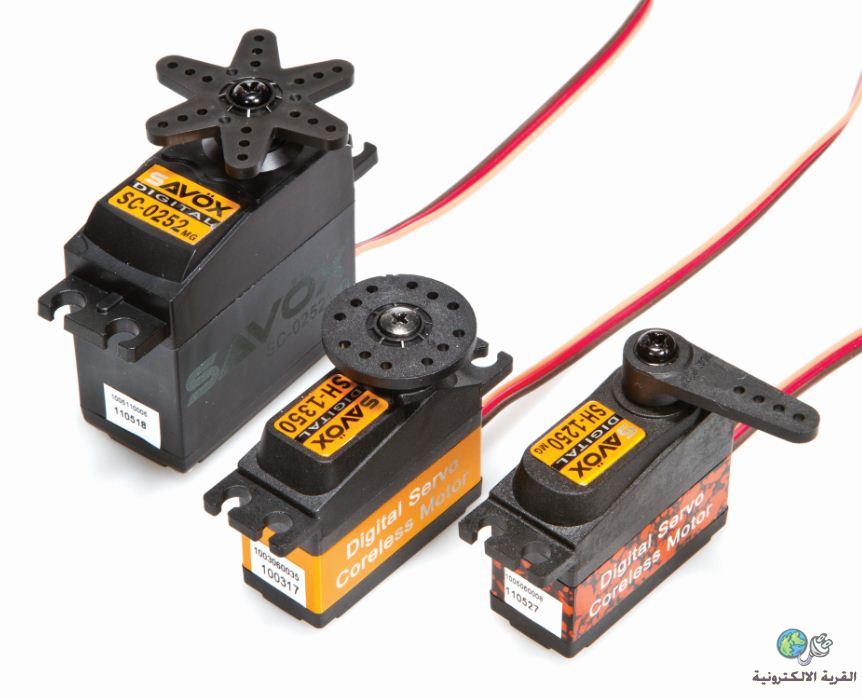

الصورة التالية للمحركات الخاصة ( تسمى محركات سيرفو )التي يتم التحكم بزاوية دورانها حسب عرض النبظة
ارجو المساعده فى هذه الدائره
