[محمد القايد]

التحكم عن بعد باستخدام الجوال
Remote control via mobile phone



التطبيقات العملية لهذه الدائرة:
• تشغيل الأضاءه أو أجهزة التدفئة
• فتح البوابات الالكترونية
• تشغيل إنذار السيارة

وذلك بدون فتح الجوال وبدون عمل أي تعديل به أو توصيله بأي أجهزة أخرى وتعمل
هذه الدائرة على جهد 12 فولت DC / 100mA ويمكن التحكم في حمل مقداره 3A
عن طريق ريلاي NO / NC



الدائرة النظرية





وصف الدائرة :
• تعمل الدائرة عند إضاءة شاشة الجوال أثناء استقبال الجوال لمكالمة خارجية .
• يجب أن تكون إضاءة الشاشة مستمرة " أي غير متقطعة " أثناء الاتصال.
• يجب أن توضع الدائرة في مكان محكوم مغلق غير معرض للضوء الخارجي.
• يوضع الجوال بحيث تتعرض المقاومة الضوئية لضوء شاشة الجوال .
• تضبط حساسية الدائرة بواسطة المقاومة المتغيرة RV1 بحيث يضيء LED1 فقط عندما تضيء شاشة الجوال أثناء الاتصال .



طرق التشغيل :
1- Sw1 DSP4 OFF : ON / OF mode مكالمتين تجعل الريلاي في وضع ON
مكالمة واحدة تجعل الريلاي في وضع OFF . تعمل الدائرة بكفاءة في حالة إجراء
المكالمة الثانية خلال دقيقة واحده من المكالمة الأولى .

2- Sw1 DSP4 ON : on with auto turn – off timer يعمل عندما يكون الريلاي
في وضع on في حالة إجراء مكالمة خارجية لمدة زمنية محددة و يمكن اختيار المدة
عن طريق المفاتيح من 1 إلى 3 كما يلي .





شكل توضيحي يبين طرق تشغيل الدائرة :

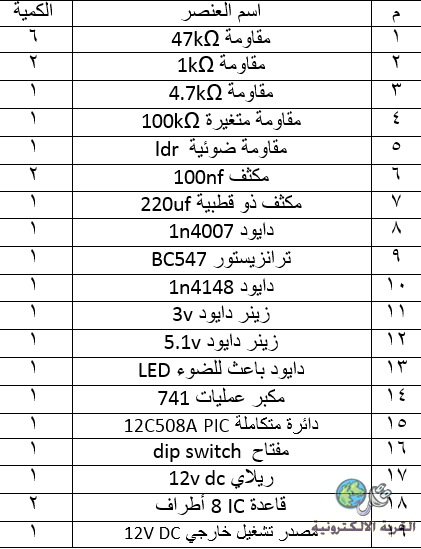

العناصر المستخدمة في الدائرة :

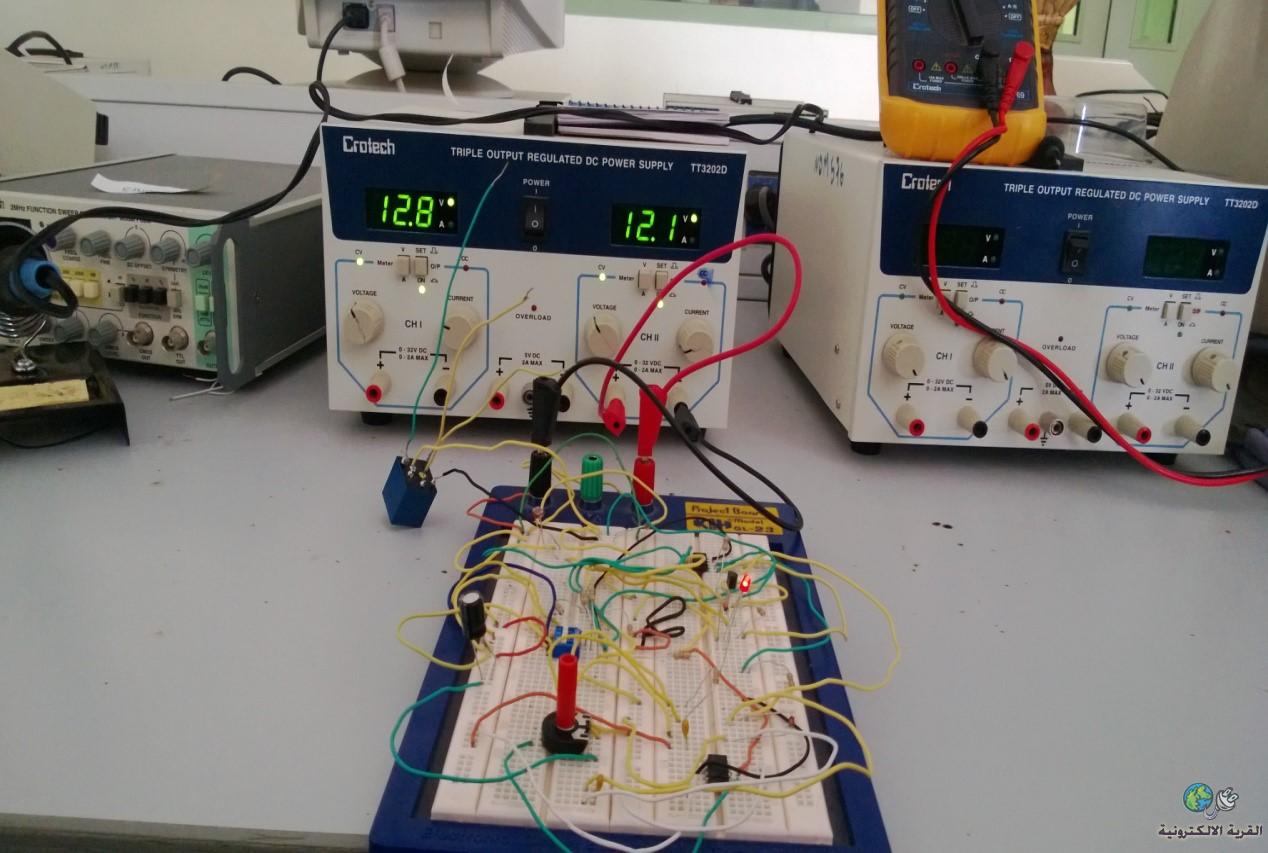

صورة لتجربة الدائرة على لوحة الإختبار وكانت النتائج المتوقعة صحيحة :





صورة بعد تركيب وتلحيم العناصر على اللوحة و إدخالها داخل
الصندوق ونلاحظ الجوال داخله وفوق الشاشة المقاومة الضوئية :





وهذا الفيديو فيه طريقة عمل الجهاز :







وفي الأخير أحب أشكر
م/ رأفت عبدالمنعم
على جهوده ومساعدته لي ولزملائي الأخرين على إنجاز هذه الدائرة

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
فكرة جيدة ولكن اين ملف الهيكس لكى يتم عمل المشروع وياريت ملف المحاكاهِ

[khamed tabet]

مشكور على الموضوع
لاكن لماذا اخسر البيك و انتظر لحظات !!!!حتى يشتعل الثاني والثالث .....
لماذا لا تخسر ايسي dtmf وتريح بالك بـ16 منفذ

[اشرف كمال2]

فكرة حلوة..بس من الممكن الاستغناء عن الميكروكنمترولر و الاكتفاء بدائرة فليب فلوب
نبضة تشغل و نبضة تطفىء..يمكن استخدام D-FLIPFLOP او كونتر 4017 نفس قكرة الدائرة التى قمت بطرحها التحكم باستخدام الاشعة تحت الحمراء مع التعديل و استخدام المقاومة الضوئية يدل من مستفبل الاشعة تحت الحمراء و الاخذ فى الاعتبار باقى التعديلات.


http://www.qariya.com/vb/showthread.php?t=95449

التعديل باستخدام الفليب فلوب كما فى الصورة
رنة تشغل الجهاز و رنة تفصلة
