[khamed tabet]

السلام عليكم ورحمة الله

اريد من الاعضاء مساعدتي في كود بسيط

لدي اشارة داخلة الى الميكروكنترول من 0 الى 4 فولت
وقمت بمحاكاتها على البروتس
تصاعديا

وكل 80 ملي ثانية منذ بداية الاشارة يختبر الشرط ووضعت الشرط الاول في المجال 1فولط لايزيد ولاينقص ثم بعد 80 ملي ثانية اخرى في المجال 2فولط وهاكذا حتى 4فولط
ثم يشتعل الليد المربوط بالb0
لاكن لم ينجح

sbit led at RB0_bit ; int yy; int y; void main(){ TRISA.f0=1; TRISB = 0; PORTB = 0; adc_init(); while(adc_read(0)>0){ y=adc_read(0); yy=(y*5)/1023; delay_ms(80); if((yy<=1)&&(yy>=1)){delay_ms(80); if((yy<=2)&&(yy>=2)){delay_ms(80); if((yy<=3)&&(yy>=3)){delay_ms(80); if((yy<=4)&&(yy>=4)){led=1;} ;} ;} ;} } }

الملف
http://www.4shared.com/rar/sEPKhepl/ADC1.html

ثانيا جربت
استعمل المصفوفة ونفس المشكلة

sbit led at RB0_bit ; int mn[]={1,2,3,4}; int mx[]={1,2,3,4}; int x; int yy; int y; void main(){ TRISA.f0=1; TRISB = 0; PORTB = 0; adc_init(); while(adc_read(0)>0){ y=adc_read(0); yy=(y*5)/1023; while(x<4){ delay_ms(80); if((yy<=mx[x])&&(yy>=mn[x])){x+1;} } if(x==3){led=1;x=0;} } }

كل 80 ملي ثانية يتم اختبار قيمة من المصفوفتين متزايدتين
mxاعلى قيمة 1v
mnادنى قيمة 1v

الملف
http://www.4shared.com/rar/NZcvQk7Z/ADC2.html

[حيدر علاج حسن]

انا فهمت كلامك هكذا
خلال الفترة من صفر الى 80 ملي تكون الاشارة لا تقل عن 1 فولت و لا تزيد على 2 فولت
وخلال الفترة من 80 الى 160 تكون الاشارة لا تقل عن 2 فولت و لا تزيد على 3 فولت
و هكذا ....
طيب واذا حصل و لم يتحقق الشرط في فترة معينه ماذا يحصل ؟؟؟

[khamed tabet]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن انا فهمت كلامك هكذا خلال الفترة من صفر الى 80 ملي تكون الاشارة لا تقل عن 1 فولت و لا تزيد على 2 فولت وخلال الفترة من 80 الى 160 تكون الاشارة لا تقل عن 2 فولت و لا تزيد على 3 فولت و هكذا .... طيب واذا حصل و لم يتحقق الشرط في فترة معينه ماذا يحصل ؟؟؟

شكرا لك على الرد
اذا لم يتحقق أي شرط او يصل الى الثاني أو الثالث ولم يتحقق الاخير يعيد من جديد
مع العلم انه لدي حلقة شرط أخرى تختبر موجة أخرى

[حيدر علاج حسن]

لو تشرح الموضوع بتفاصيل اكثر لكي نكون بالصورة ....
و ربما نجد حلا اسهل مما تفكر فيه ...

[khamed tabet]

لاتشغل بالك
عندي عدة موجات داخلة بقيم مختلفة
و اريد تحليل كل موجة فقط وضعت في الكود اختبار موجة واحد
وكل الشروط تبقى كما كل 80 ملي ثانية لمدة 320 ملي ثانية منذ دخول الموجة
}(while(adc_raed(0)>0
يتم اختبار مقارنة بالمصفوفة أو حلقة الشرط

[khamed tabet]

اين انت يا اخي حيدر
ارجوا المساعدة

[حيدر علاج حسن]

رجاءا اذكر الموضوع بشيء من التفصيل لانه لاوقت لدي لعمل الكود ثم التغيير فيه لكذا مرة ...

[khamed tabet]

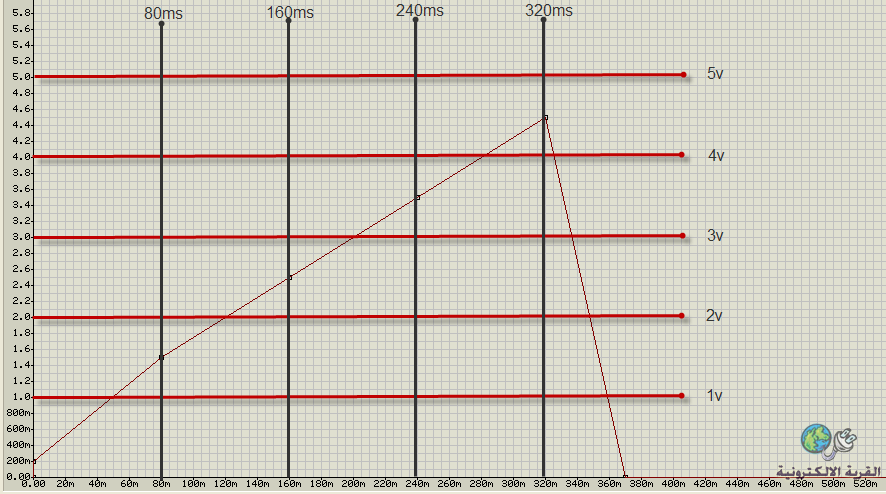

كما في البروتس يختبر الموجة كل 80 ملي ثانية اربعة مرات منذ دخولها و
اذا صحة الشروط ينفذ امر
هاذا بديهي ولم يشتغل الليد معي
ارجوك ركز في مشروع الميكرواسي قليلا
