ممكن شرح او توضيح الموسفت درايفر td300

[TIME0]

اريد شرح ولو كان بسيط للدائرة المتكاملة TD300

هنا الداتا شيت
http://www.alldatasheet.com/datasheet-pdf/pdf/25018/STMICROELECTRONICS/TD300.html


بحثت في الداتا شيت وجدته لايوجد به دوائر كما اريد

انا الي اعرفة ان mosfet او IGBT درايفر

تدخل له نبضات من ميكرو كونترولر على الارجل اثنين او ثلاثة او اربعة
والخرج يكون 11 و 12 و 13

واشاهد هذا الايسي بكثرة في دوائر تحكم في سرعة المواتير dc

ولا اعلم مافائدتة

ولماذا موجود بين الميكرو والموسفت

ولاحظت ان بداخلة مكبر عمليات

اتمنى لو تم توضيح الاتي
مافائدة استخدام هذا اليسي
كيف يتم توصيلة ارجو ارفاق دوائر
مافائدة الرجل رقم 6
انا جربت اوصله جعلت نبضات كدخل على الرجل رقم اثنين والخرج رقم 13 ولكن الخرج كان ضعيف جدا بل معدوم
طبعا وفرت التغذية للدائرة المتكاملة


وشكرا

[WRHLAMDA]

السلام عليكم

فائدة هذا النوع من المتكاملات هو توفير ضروف مثالية لتشغيل واطفاء الترانزستر

مثلا ظمان عدم خروج اشارة في لحظة التشغيل او اطفاء الدائرة حين تكون الاخراجات غير مستقرة كما انها توفر فولتية تشغيل عالية ( اكبر من فولتير المايكروكونترولر ) مما يساعد على سرعة تشغيل الترانزستر ... كما تحوي اليه لتسريع عملية الاغلاق ... كما انها مزودة بمراقبة للتيار ,,,, ودائرة تمنع قفل الدائرة على حالة معينة بحيث تغير الادخال يؤدي بشكل مضمون الى تغير الاخراج .... كما انه يوفر حماية ضد دائرة القصر


مواصفات وملاحظات حول المتكاملة

اولا..... الدائرة لن تعمل عند هبوط الفولتية تحت 12.5 فولت .... يجب تجهيزها بفولتية 13 الى 16 فولت .... هذا نوع من الحماية ضد فترة التشغيل والاطفاء حيث الدائرة تكون غير مستقرة

ثانيا ....الدائرة قادرة على تشغيل اكثر من ترانزستر واحد او اثنان اوثلاثة كحد اقصى مع امكانية دمج اكثر من اخراج لتشغيل ترانزستر واحد

ثالثا .... يحوي مكبر عمليات كمرحلة عزل لاجل قياس التيار ( باستخدام مقاومة قليلة ) من قبل دائرة اخرى


رابعا ..... الاشارة الخارجة تكون مقلوب الاشارة الداخلة

خامسا ..... تحوي المتكاملة على مدخل رقم 5 لتمكين عمل الاخراجات

سادسا .... تحوي المتكاملة على اخراج رقم 6 يعمل كمنبه لوجود زيادة في تيار الحمل ويجب ربط مقاومة الى الموجب مع هذا الاخراج ليعمل ( 1 كيلو اوم مثلا )....

سابعا ..... لابد من ربط مكبر العمليات ليعمل الاخراج بشكل صحيح

الرابط التالي يحوي معلومات اكثر عن رط و وظيفة كل ارجل هذه المتكاملة

http://pdf.datasheetcatalog.com/data...ics/mXuzsu.pdf

[TIME0]

شكرا لك صراحة تعبناك معانا

فعلا هذه دائرة متكاملة قمة في الروعة يعني ستوفر علي كثير من الدوائر

ولكن في بعض الشغلات مش فاهمها

الاشارة الخارجة تكون مقلوب الاشارة الداخلة

هل يعني اذا كان الدخل سالب يكون الخرج موجب والعكس صحيح

لاحظت بالدائرة الاكترونية عند مراقبة التوصيلات بصعوبة ..لكوني ماعندي الا الدائرة المطبوعة
لاحظت ان هناك ترانزيستور عند الدخل .. لماذا
هل الاشارة ضعيفة تكون من الميكرو ؟!؟! ووضعو ترانزيستور للتكبير
ام الدخل يحتاج لفولتيه اعلى من خمسة فولت لذلك وضعو ترانزيستور
الجهد على collector 15 v

تحوي المتكاملة على مدخل رقم 5 لتمكين عمل الاخراجات

هذه الجملة اريد ان افهما اكثر جااااااء لانها مهمة
كيف يعني ياريت مثال او دائرة plz

تحوي المتكاملة على اخراج رقم 6 يعمل كمنبه لوجود زيادة في تيار

هذا ما ابحث عنه وهي جميله جدا جدا
هل عند قصر الترانزيستور سيخرج جهد موجب من الرجل رقم 6
بهذا استطيع توصيل ريلي ليفصل مثلا حتى لايندفع الموتور باعلى سرعتة

وماهو التيار المحدد اذا زاد يعمل كمنبه عند الرجل رقم 6
مامقدراه كيف ضبطة .. كيف تحديد اعلى قيمة له .. ان يفصل عند تيار كذا مثلا

لابد من ربط مكبر العمليات ليعمل الاخراج بشكل صحيح

هل مكبر العمليات يقوم بتكبير الاشارة ايضا الداخلة من الارجل 2.3.4

وماذا عن المكبر الثاني الموجود عند الرجل رقم 7 و 8
مافائدتة
وهل يجب توصيله لتعمل الدائرة


اعتذر بشدة عن كثرة اسالتي ولكن الموضوع يهمني كثير
وشكرا لكم جميعا
الرجاء التفصيل بكل شيء

[TIME0]

للرفــــــــع

[WRHLAMDA]

السلام عليكم

عذرا على تأخر الرد

.......................................

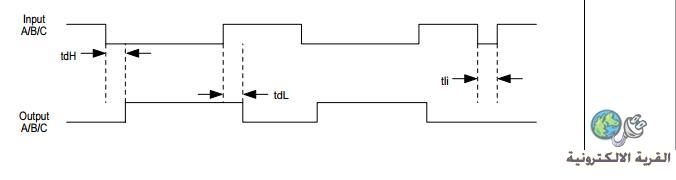

معنى الاشارة مقلوبة

في هذه المتكاملة لو ربطنا مقاومة من القطب الموجب الى الاخراج ..... عند تطبيق جهد موجب في الادخال سيكون الاخراج صفر ( يمر تيار في الحمل ) وعندما يكون الادخال صفر فولت ... يكون الاخراج موجب ( لايمر تيار في الحمل)





..............................................

[WRHLAMDA]

الادخال رقم 5 output enable

هذا الادخال يقوم بالسيطرة على الاخراجات .... حيث يقوم بتفعيلها او اطفائها بحيث ان تغير الادخالات لا يؤدي الى اي تغيير في الاخراج ..... ويجب ان يكون هذا الادخال موجبا لتعمل الاخراجات ..... عندما يكون هذا الادخال صفر .. الاخراجات ستكون صفر بغض النظر عن الادخالات

[WRHLAMDA]

الاخراج رقم 6

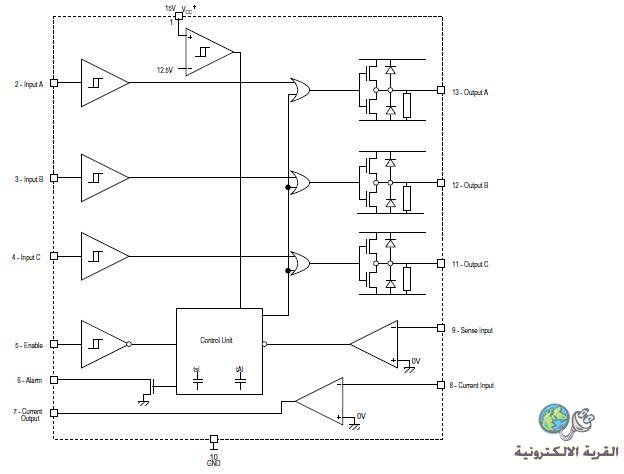

يعطي هذا الاخراج تنبية لوجود حمل زائد .... وكما واضح من المخطط انه عبارة عن ترانزستر مع الدرين مربوط الى الخارج ... اي ان هذا الاخراج غير قادر على اصدار الفولتية بل قادر على تسريب تيار ... بمعنى ان الاخراج يجب ان يربط عبر مقاومة مثلا الى الجهد الموجب ... فيكون الاخراج صفر عند زيادة الحمل .... ان كنت تريد تشغيل رلي بصورة مباشرة على هذا الاخراج خلي في بالك ان اكبر تيار يتحمله هذا الاخراج 35 ملي امبير .... كما انك لن تحتاج الى قطع التيار عن المحرك لان ذلك يتم بشكل اوتوماتيكي

.................................................. ..
نأتي الان الى كيفية تحسس التيار

يتم ذلك عن طريق مكبر عمليات فية الادخال الغير القالب مربوط الى الجهد السالب والادخال القالب مربوط الى الادخال رقم 9 sence

قبل ان نتطرق الى عمل الادخالات لمكبر العمليات هذا .... لننظر اولا الى وظيفة اخراج مكبر العمليات هذا

ان لاخراجه وضيفتان ..... الاولى تفعيل الاخراج رقم 6 ( التنبية ) .... ثانيا .. جعل الاخراجات صفر فولت ( والبقاء على هذه الحالة لمدة 1 ملي ثانية ثم العودة الى الحالى الطبيعية ) من الممكن استغلال هذه الفترة لاتخاذ الاجرائات اللازمة لتلافي زيادة التيار كما انها تعطي فترة راحة للترانزسترات لتبرد قليلا )





..............

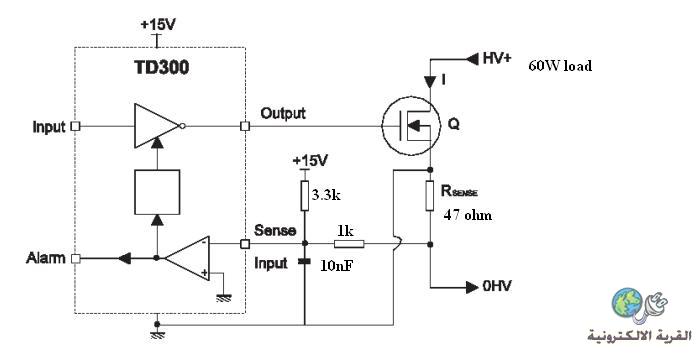

نرجع الى ادخالات مكبر العمليات فهي مربوطة بشكل مربك قليلا .... ان الادخال رقم 9 يحتاج الى جهد سالب لكي يعمل لذلك طريقة ربط مقاومة تحسس التيار مختلفة بعض الشيء ... لاحظ كيف ربط الجهد السالب لدائرة الحمل مع الجهد السالب لدائرة السيطرة لتوليد جهد سالب على مقاومة تحسس الحمل



فولتية الادخال رقم 9 يجب ان لاتتجاوز قيمتة -0.4 فولت

[WRHLAMDA]

؟؟؟؟؟؟؟؟؟؟؟؟؟؟
هل مكبر العمليات يقوم بتكبير الاشارة ايضا الداخلة من الارجل 2.3.4

وماذا عن المكبر الثاني الموجود عند الرجل رقم 7 و 8
مافائدتة
وهل يجب توصيله لتعمل الدائرة

؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
مكبر العمليات لايكبر الاشارات الداخلة ( المفروض ان هذه الاشارات تاتي من مايكروكونترولر ولا تحتاج الى تكبير )

المكبر الثاني يستخدم اذا اردت ان تقييس قيمة التيار المسحوب من قبل الحمل
( لعرضة على شاشة مثلا او استخدامة في دائرة السيطرة ) و مكبر العمليان هنا يكون مرحلة عزل وتكبير .... وهو لا يؤثر على اداء الدائرة ... لكن من الافضل ربط الادخالات الى الجهد الموجب او السالب

؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟؟
