دائرة الكترونية للنقاش (71 )

[نعيم البديري]

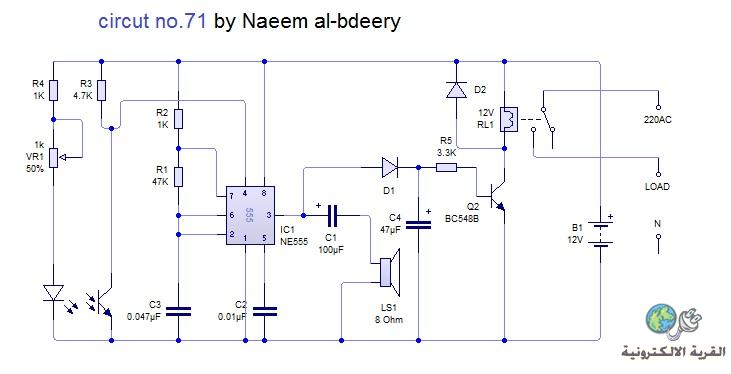

السلام عليكم ورحمة الله : هذه دائرة بسيطة ومفيدة كان لها نصيب المشاركة في هذه السلسلة من دائرة الكترونية للنقاش وهي تحمل الرقم 71 من هذه السلسلة ارجو ان تنال رضاكم وتحضى بنقاشكم الجميل والمفيد .

[max_1974]

السلام عليكم استاذ نعيم
استاذي الكريم الدائره دائرة تنبيه لكن من ماذا
هل هي دائره منبه من الدخان ام من الحركه
لا اعرف . الثنائي المشع او الترانزيستور الضوئي لايوجد عليهم اي قيمه
بالتاكيد الدائره عند التفعيل تصدر صوت تنبيه بالاضافه الى تشغيل حمل يعمل بجهد 220v
بصراحه الدائره مفيده جدا سلمت يداك استاذ نعيم

اترك النقاش لباقي الاخوه

[زكرياء المغربي]

بسم الله الرحمان الرحيم
بداية ، و بعد نظرة أولية ، أرى أن الدئرة تحسس شيء ما ، و أظن أن الـVR1 وضعت لكي يضبط بها توهج الليد فنتحكم بذلك في حساسية الفوتوترانزستور، فبازدياد التوهج يصبح خرج الآي سي 555 مرتفعا (اقصد يبدأ بتوليد النبضات) ، فيشتغل الريليه و ينتظر السبيكر حتى يشحن المكثف (في حال بقي الخرج مرتفعا) لبدأ في اصدار صوت ، فكأن المؤقت في هذا التركيب عبارة عن قدح لخرج عديم الاستقرار ، المكثف الآخر الموصول قبل قاعدة الترانزستور فهو لضمان ثبات اشتغاله . و هنا أعود لموضوع الحساسية ، فبفعل المقاومة المتغيرة ،
أظن أنها دائرة كشف حاجب اقرب ما يكون للدخان و الله أعلى و أعلم .

تحية لك أستاذ نعيم على جهودك المباركة و لكل الاخوة المساهمين في نجاح هذه السلسلة المباركة باذن الله

[أبو رداد]

على ما أعتقد هي دائرة أوتو شارج أي عند وصول البطارية إلى كامل الشحن يفصل الريلاي الكهرباء عن شاحن البطارية وعندما ينخفض مستوى البطارية تعمل السماعة كإنذار بانخفاض مستوى البطارية لشحنها كادائرة الموجودة بأجهزة الإنفيرتر والله أعلم

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة أبو رداد

على ما أعتقد هي دائرة أوتو شارج أي عند وصول البطارية إلى كامل الشحن يفصل الريلاي الكهرباء عن شاحن البطارية وعندما ينخفض مستوى البطارية تعمل السماعة كإنذار بانخفاض مستوى البطارية لشحنها كادائرة الموجودة بأجهزة الإنفيرتر والله أعلم

السلام عليكم و رحمة الله استاذ أبو رداد ، عندما قرأت مشاركتك عدت مسرعا الى الدائرة ، لكنني للاسف لم انجح في أن أجد أي دليل على ذلك (هذا لا يعني أنني مصيب و أنت مخطأ ، ربما أكون متسرعا) ، لاسيما و أن الحمل يوصل بالنيوترال و الفاز عند اشتغال الدائرة ، فليس اذن دوره الفصل عند الاشتغال ، و كذلك لم أجد مبررا لتواجد الفوتوترازستور ، ننتظر اذن بذلك تحكيم استاذنا نعيم

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم ورحمة الله : هذه دائرة بسيطة ومفيدة كان لها نصيب المشاركة في هذه السلسلة من دائرة الكترونية للنقاش وهي تحمل الرقم 71 من هذه السلسلة ارجو ان تنال رضاكم وتحضى بنقاشكم الجميل والمفيد .

السلام عليكم ورحمة الله وبركاته ‏
‏-----------------------------‏
الدائرة عبارة دائرة رابط ضوئى يتم التحكم فى ضبط حساسيته عن طريق المقاومة ‏R1 ‎و ‏VR1 ‎والذى قيمتها 1 كيلو والمضبوطة على (500 اوم )وتعمل المتكاملة 555 هنا كمذبذب ‏Astable ‎
وبداخل الرابط الضوئى يوجد ترانزسستور ضوئى الذى يأخذ ‏تحيزه من المقاومة ‏R3 ‎

وعند قطع الشعاع الضوئى للفوتو كبلر يعمل الترانزسستورالضوئى به فيعمل على امداد المتكاملة 555 بالجهد السالب عن ‏طريق الطرف رقم 4 من المتكاملة فيرتفع الجهد على الطرف رقم 3 من المتكاملة فيصدر صوت عن طريق ‏السماعة المربوطة عن طريق المكثف ‏C1‎‏ وفى نفس الوقت يتم اخذ جزء من الخرج عن طريق الدايود ‏D1 ‎ فيتم شحن المكثف C4 فيعمل الترانزسستور عن طريق امداده بحهد تحيز القاعدة فيعمل على امداد الريلاى بالجهد السالب

والفوتوكبلر هو عبارة عن رابط ضوئى يتكون من فوتو دايود بالاضافة الى فوتوترنزسستور وهذين العنصرين يتم وضعهم داخل غلاف بلاستيكى على شكل حرف الـ U وعند مرور حسم داخل حرف ال U يتم قطع شعاع الضوء فيعمل الفوتو ترانزسستور ويستخدم هذا العنصر فى استخدامات كثيرة منها على سبيل المثال
عداد لسرعة المواتير ويستخدم ايضا فى التحكم فى الحركة بماكينات تصوير المستندات ويستخدم ايضا فى التحكم فى الابواب الاوتوماتيكية وهذه الدائرة
يمكن ان تستخدم فى هذا الغرض

[فكروعلم]

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

السلام عليكم و رحمة الله استاذ أبو رداد ، عندما قرأت مشاركتك عدت مسرعا الى الدائرة ، لكنني للاسف لم انجح في أن أجد أي دليل على ذلك (هذا لا يعني أنني مصيب و أنت مخطأ ، ربما أكون متسرعا) ، لاسيما و أن الحمل يوصل بالنيوترال و الفاز عند اشتغال الدائرة ، فليس اذن دوره الفصل عند الاشتغال ، و كذلك لم أجد مبررا لتواجد الفوتوترازستور ، ننتظر اذن بذلك تحكيم استاذنا نعيم

السلام عليكم
أخ ذكريا أشرب فنجان قهوة بهدوء وتمعن بمشاركتك الأولى

[عريبى محمود]

السلام عليكم ورحمة الله وبركاته
----------------------------------
اخى الغالى نعيم
الابواب الاتوماتيكية عبارة عن جزئين الجزء الاول وهو دائرة تحسس حركة الاشخاص
والجزء الثانى عبارة عن دائرة تشغيل موتور تحريك الابواب بالاشارة الناتجة من دائرة تحسس حركة الاشخاص وتستخدم هذه الابواب فى عملها بجزء يسمى بالكلاتش وهومسئول عن فصل تروس حركة الابواب من تروس الموتور عند نهاية فتح الباب
لان الموتور اثناء عمله وفصله فجأة يدور بالقوة الذاتية
ويتم استخدام الاشارة الناتجة من الفوتو كبلر لفصل حركة الموتور من تروس الابواب
فيتوقف الباب فى المكان المناسب له
والكلاتش عبارة عن الصورة المرفقة بداخله ملف يعمل عند توصيل الجهد له وهو يعمل عادة 12 - 24 فولت
ونفس النظرية فى فتح باب الجراج
