دائرة الكترونية للنقاش (72 )

[نعيم البديري]

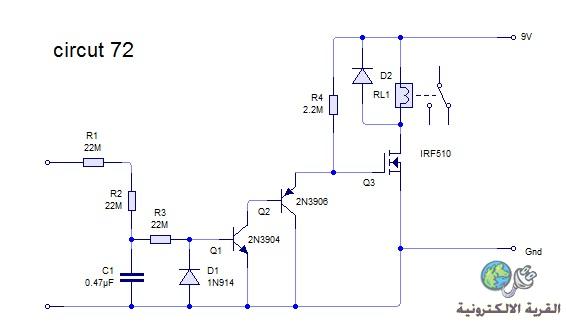

السلام عليكم ورحمة الله : نقدم لكم الدائرة 72 من سلسلة دائرة الكترونية للنقاش هذه السلسلة الجميلة التي اسسها لنا الاستاذ فكر وعلم وفق هذا الاسلوب الجميل الذي يحرك فينا روح البحث والتحليل والنقاش الذي يولد لنا الخبرة في هذا المجال من العلوم : الدائرة بسيطة المبدأ ومفيدة في التطبيق :
منقولة لغرض الفائدة .

[زكرياء المغربي]

السلام عليكم و رحمة الله أستاذنا الفاضل نعيم .
أظن أن الدائرة تتحكم من خلال تيار كبير نسبيا ، و باشتغال الترانزستور الأول يشتغل الثاني فيتوقف الـMOSFET ، فيفصل الريليه ... هذا مستهل في انتظار التحاق باقي الاخوة ...
السلام عليكم

[frank_hugo_1100]

اعتقد انها ممكن تكون داتئرة حماية من ارتفاع الجهد

[rokoz77]

السلام عليكم
اظن الدارة هي لمراقبة التيار الكهربائي حيث انها تقوم بالوصل لحمل معين عند انقطاع التيار و تقوم بفصله عند عودة التيار واذا كانت كذلك فهي على ما اظن لوصل وفصل مولدة كهربائية عن المنزل مثلا

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

السلام عليكم
اظن الدارة هي لمراقبة التيار الكهربائي حيث انها تقوم بالوصل لحمل معين عند انقطاع التيار و تقوم بفصله عند عودة التيار واذا كانت كذلك فهي على ما اظن لوصل وفصل مولدة كهربائية عن المنزل مثلا

حياك الله اخ rokoz77 اشتقنا لاخواننا في سوريا وان كانت لديك وسيلة اتصال بالاستاذ محسن سلملي عليه كثيرا : في مايخص المشاركة اذا مالداعي من هذه العناصر والمقاومات عالية القيمة نربط ريلي مع مخفض جهد ونخلص !! اليس كذالك اخي العزيز ؟ الفكرة هنا ابعد من ذالك وسوف يجدوها الاعضاء بالمشاركات القادمة ان شاء الله .شكرا لك ونرجو المتابعة والمشاركة .

[max_1974]

المشاركة الأصلية كتبت بواسطة زكرياء المغربي

السلام عليكم و رحمة الله أستاذنا الفاضل نعيم .
أظن أن الدائرة تتحكم من خلال تيار كبير نسبيا ، و باشتغال الترانزستور الأول يشتغل الثاني فيتوقف الـMOSFET ، فيفصل الريليه ... هذا مستهل في انتظار التحاق باقي الاخوة ...
السلام عليكم

السلام عليكم .
تحيه طيبه الى الاستاذ نعيم والاستاذ زكريا
استاذ زكريا اتفق معك بما تقول
لكن ماذا تقصد ب تيار كبير نسبيا هل يمكن ان يكون خط للهاتف مثلا ...

[frank_hugo_1100]

عند وجود تيار كهربى تقوم بفصل الريلاى بعد وقت تحدده المقاومتين مع المكثف

[rokoz77]

المشاركة الأصلية كتبت بواسطة نعيم البديري

حياك الله اخ rokoz77 اشتقنا لاخواننا في سوريا وان كانت لديك وسيلة اتصال بالاستاذ محسن سلملي عليه كثيرا : في مايخص المشاركة اذا مالداعي من هذه العناصر والمقاومات عالية القيمة نربط ريلي مع مخفض جهد ونخلص !! اليس كذالك اخي العزيز ؟ الفكرة هنا ابعد من ذالك وسوف يجدوها الاعضاء بالمشاركات القادمة ان شاء الله .شكرا لك ونرجو المتابعة والمشاركة .

اخي العزيز نعيم
بالنسبة للاستاذ محسن سلامك وصل
وبالنسبة للدارة انا قلت يمكن و اضن لاني لم افكر مليا فيها وذلك لانشغالي
وكلامك صحيح مية بالمية
