السلام عليكم
أريد التحكم باضائة 12 فولت 5 أمبير باستخدام pic16f84a

الان سأقوم باستخدام ترانزسيستور 2n3055 بعد البيك و توصيله للمبة.....

كيف أحسب المقاومة المطلوبة قبل الترانزسيستور؟

ما هى معادلة جساب المقاومة التى يتم توصيلها لقاعدة الترانسيستور؟

شكرااااااااا

[khamed tabet]

اقتباس المشاركة الأصلية كتبت بواسطة ahmed.alaa السلام عليكم أريد التحكم باضائة 12 فولت 5 أمبير باستخدام pic16f84a الان سأقوم باستخدام ترانزسيستور 2n3055 بعد البيك و توصيله للمبة..... كيف أحسب المقاومة المطلوبة قبل الترانزسيستور؟ ما هى معادلة جساب المقاومة التى يتم توصيلها لقاعدة الترانسيستور؟ شكرااااااااا

كم مقاومة اللمبة

[ahmed.alaa]

اقتباس المشاركة الأصلية كتبت بواسطة khamed tabet كم مقاومة اللمبة

اللمبة 60 وات 12 فولت 5 أمبير

[lahoioui]

اقتباس المشاركة الأصلية كتبت بواسطة ahmed.alaa السلام عليكم أريد التحكم باضائة 12 فولت 5 أمبير باستخدام pic16f84a الان سأقوم باستخدام ترانزسيستور 2n3055 بعد البيك و توصيله للمبة..... كيف أحسب المقاومة المطلوبة قبل الترانزسيستور؟ ما هى معادلة جساب المقاومة التى يتم توصيلها لقاعدة الترانسيستور؟ شكرااااااااا

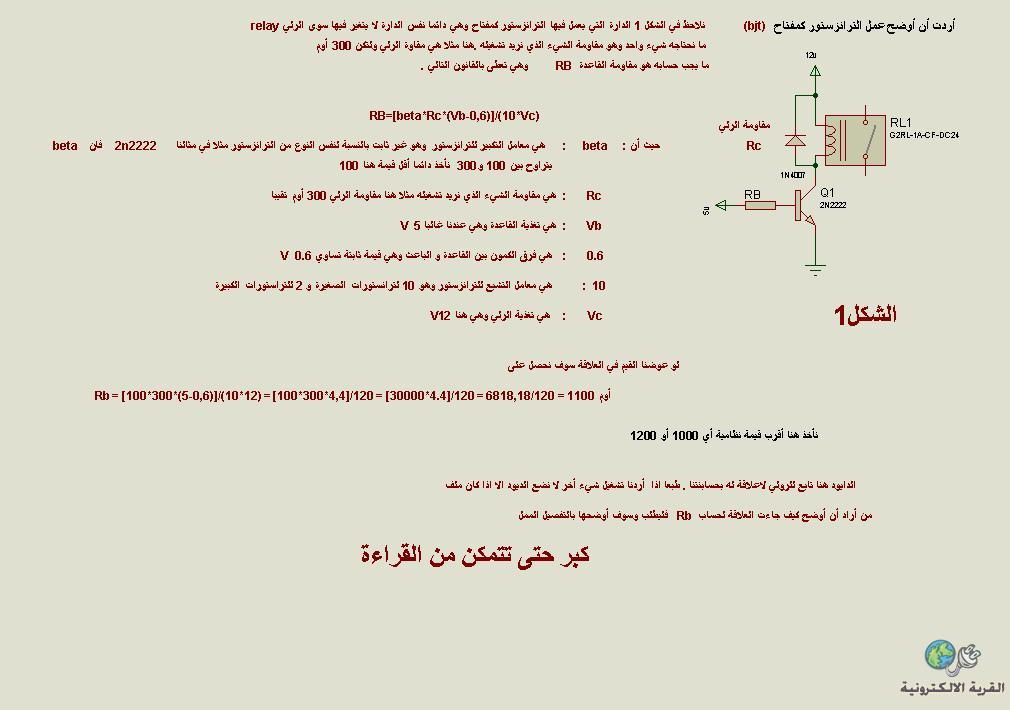

اقرا هذا و اذا لم تفهم أسأل



في مثالك ال beta=20
RC هي مقاومة المصباح قسها بالاوم ماتر أو نحسبها من معطياتك لدينا
" أوم v=ri => Rc=V/I => Rc=12/5=2.4 "
و مكان 10 تضع 2 لان الترانزستور كبير

[ahmed.alaa]

تمام الشرح واضح أخي

هل هناك طريقة غير استخدام الريلاي؟

اذا استخدمت اللمبة مباشرة مع الترانزسيستور أعتقد البيك pic16f84a سوف يحترق لأن السحب سيكون تقريبا 120 ملي أمبير
و الريلاي يعلق مع الفتح و الغلاق السريع.....ما الحل؟

[lahoioui]

اقتباس المشاركة الأصلية كتبت بواسطة ahmed.alaa تمام الشرح واضح أخي هل هناك طريقة غير استخدام الريلاي؟ اذا استخدمت اللمبة مباشرة مع الترانزسيستور أعتقد البيك pic16f84a سوف يحترق لأن السحب سيكون تقريبا 120 ملي أمبير و الريلاي يعلق مع الفتح و الغلاق السريع.....ما الحل؟

بما أن التيار هنا مستمر فلا يمكن استعمال triac اذا
نستعمل وسيط بين ال pic و 2n3055 وأحسن وسيط هو ULN2003

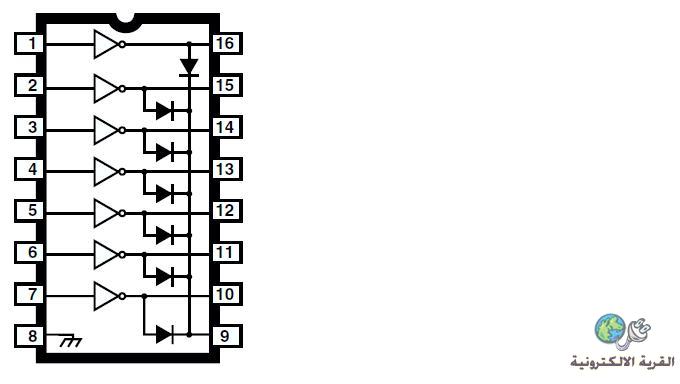

وهو عبارة على 7 ترانزسيستور DARLINGTON ( أي ترانزسيستور ذو تكبير
عال جدا في حدود 10000)
أستعمل واحد من 7 ( وهو يتحمل 500ma )

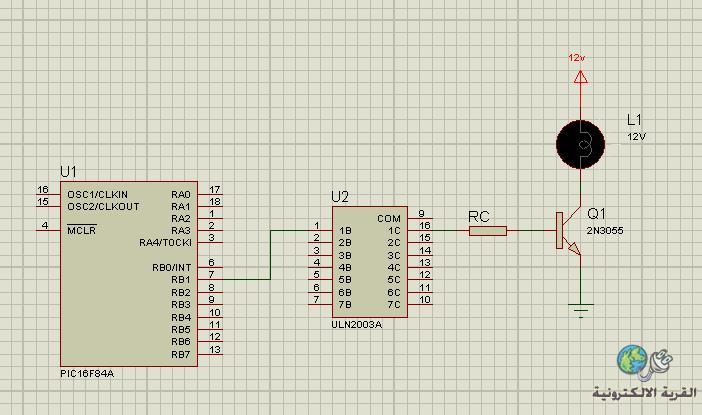

هكذا

[ahmed.alaa]

طيب أخى انا عندي 3 ترانزسيستور لكن لا أعرف طريقة توصيلهم

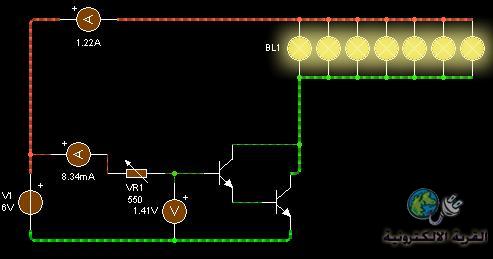

وجدت طريقة توصيل اتنين مع بعض

http://upload.qariya.info/images/qar...6c69d4a67a.jpg

[NOUR P.4]

السلام عليكم أخي الكريم
أنا من وجهة نظري أفضل الطريقة الثانية و هي تدعى توصيلة أو تشكيلة دارلنغتون
darlington و هي أفضل من سابقتها باستخدام المتكاملة ULN ....
وفقك ووفقني الله لما يحب ويرضى
