دائرة الكترونية للنقاش (73 )

[نعيم البديري]

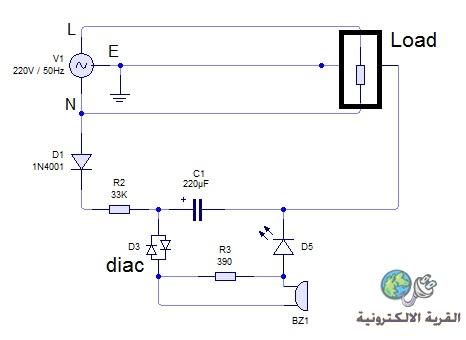

السلام عليكم ورحمة الله : هذه دائرة الكترونية بسيطة للنقاش لمعرفة وظيفتها وتحليل مبدا عملها وهي الدائرة 73 في سلسلة دائرة الكترونية للنقاش على الرغم من بساطتها لكن لها اهمية كبيرة عند تطبيقها فلنبدأ الحوار على بركة الله .

ملاحظة (لم اجد رمز الدياك ببرنامج الرسم فتم تمثيله بالشكل اعلاه عذرا للترتيب )

[مدحتكو]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم ورحمة الله : هذه دائرة الكترونية بسيطة للنقاش لمعرفة وظيفتها وتحليل مبدا عملها وهي الدائرة 73 في سلسلة دائرة الكترونية للنقاش على الرغم من بساطتها لكن لها اهمية كبيرة عند تطبيقها فلنبدأ الحوار على بركة الله .

ملاحظة (لم اجد رمز الدياك ببرنامج الرسم فتم تمثيله بالشكل اعلاه عذرا للترتيب )

السلام عليكم

اسمح لي اكون اول المشاركين معك في تلك الدائره

انا غير دارس ولكني بحاول افهم علي قد ما اقدر

هل هي دايره انذار عند حدوث تسريب في ارضي الجهاز اي الحمل

تقبل تحياتي

[rokoz77]

السلام عليكم اخ نعيم وكافة الخوة
يبدو لي للوهلة الاولى ان الدارة لمراقبة تسريب جهاز ما مع الارضي فتطلق انذار صوتي
تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة مدحتكو

السلام عليكم

اسمح لي اكون اول المشاركين معك في تلك الدائره

انا غير دارس ولكني بحاول افهم علي قد ما اقدر

هل هي دايره انذار عند حدوث تسريب في ارضي الجهاز اي الحمل

تقبل تحياتي

المشاركة الأصلية كتبت بواسطة rokoz77

السلام عليكم اخ نعيم وكافة الخوة
يبدو لي للوهلة الاولى ان الدارة لمراقبة تسريب جهاز ما مع الارضي فتطلق انذار صوتي
تحياتي

وعليكما السلام طيب اخواني مدحت و ريكوز اتفقتما على انها دائرة تطلق الانذار صوتي في حالة وجود تسرب هذه الوظيفة وهي صحيحة الان نريد كيف تتم هذه العملية فلا زال امامنا الكثير من النقاش فلنذهب للتحليل والنقاش ..

[نعيم البديري]

السلام عليكم ورحمة الله : كما تلاحظون الدائرة معروفة الان وهي انذار للتسرب في جسم الحمل الموصول للمصدر : اريد من الاخوة الاعضاء توضيح المبدأ الذي تعتمده الدائرة في العمل هذا اولا ثم نأتي على جميع عناصر الدائرة وهي كما تلاحظون ليس عددها بالكثير وندرس ماهو دور كل منها في الدائرة لكي يكون الموضوع متكامل ومفيد وشكرا لكم .

[rokoz77]

مبدئيا
عند عدم وجود تسريب في الجهاز فان دارة التيار تكون غير موصولة اي لايوجد تمرير للتيار لدارتنا الجميلة فبالتالي لايوجد عمل
وعند وجود تسريب فكما نلاحظ الدارة تأخذ طرف من N عبر موحد يمرر النبضة الموجبة والسالب يتأمن من تسريب الجهاز ويتم تخفيض التيار قليلا عبر المقاومة وتنعيم التيار بالمكثف وهنا اصبح لدينا جهد مستمر تقريبا يغذي الدارة المعدة سلفا للانذار عند وصل التيار
تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

مبدئيا
عند عدم وجود تسريب في الجهاز فان دارة التيار تكون غير موصولة اي لايوجد تمرير للتيار لدارتنا الجميلة فبالتالي لايوجد عمل
وعند وجود تسريب فكما نلاحظ الدارة تأخذ طرف من N عبر موحد يمرر النبضة الموجبة والسالب يتأمن من تسريب الجهاز ويتم تخفيض التيار قليلا عبر المقاومة وتنعيم التيار بالمكثف وهنا اصبح لدينا جهد مستمر تقريبا يغذي الدارة المعدة سلفا للانذار عند وصل التيار
تحياتي

طيب اخ rokoz77 كبداية شرح جميل لكن غير كافي فهناك عناصر لم تذكرها وقبل هذا ارغب بطرح سؤال مهم جدا وهو ((هناك شرط يجب ان يتوفر لكي تعمل هذه الدائرة ماهو هذا الشرط ؟)) كذالك لم يتم توضيح المبدأ بكلام علمي دقيق : على سبيل المثال تم مناقشة دائرة سابقة للتسرب كانت تعمل على مبدا اختلاف تيار الدخول بالنسبة لتيار الخروج فكانت هناك محولة فرايت صغيرة يلف عليها سلكان سميكان للفيز (L) ولخط النترل (N) وملف ثالث بعدد لفات اكثر ليتحسس اذا كان التيارين غير متعادلين لنتج فيه جهد يقوم باطفاء المصدر فذالك الجهاز كان حماية اما هذه الدائرة انذار ولم يتم شرح المبدأ هنا بالدقة اللازمة .تحياتي وانتظر المشاركات القادمة لمعرفة الشرط وشرح المبدأ وباقي العناصر .

[rokoz77]

انت تقصد ال دياك
اتوقع شرط التنبيه هو التسريب غير المستقر
بصراحة ليس لدي معلومات كافية عن الدياك ولكن اتوقع ان الدياك يتصرف كديود في حال التيار المستمر
لذلك حتى يعمل بشكل طبيعي يجب ان يتواجد تذبذب في التيار
والله اعلم
