اريد دائر انزار بسيطه

[السيد بدوى]

السلام عليكم -اريد دائره انزار باب -بعد مرور 30ثانيه او دقيقه يعمل جرس الانزار

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة السيد بدوى

السلام عليكم -اريد دائره انزار باب -بعد مرور 30ثانيه او دقيقه يعمل جرس الانزار

السلام عليكم
بعد مرور دقيقة أو نصفها عن ماذا ؟

[نعيم البديري]

اخي السيد على مرور شخص من الباب ام على فتح الباب والدقيقة او النصف هي عمل الانذار ثم يتوقف ام ينتظر الانذار لايعمل الا بعد مرور هذا الوقت ويعمل وضح الفكرة ارجوك انا جاهز لعمل التصميم ولكن المعلومات غامضة .تحياتي

[السيد بدوى]

السلام عليكم -بعد فتح الباب بدقيقه - الانذار يعمل

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة السيد بدوى

السلام عليكم -بعد فتح الباب بدقيقه - الانذار يعمل

نعم الان وصلت الفكرة

[نعيم البديري]

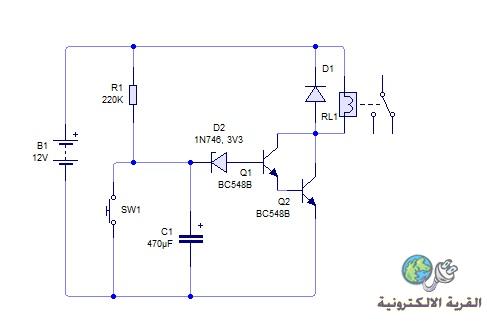

تفضل اخي هذه دائرة جدا بسيطة نلاحظ تايمر عبارة عن R1 , C1 وترانزستورين دارلنكتون لتشغيل ريلي يتم استخدام بشن سويج يظغط بواسطة عتلة متصلة بالباب بعد تحرر المفتاح يتم شحن المكثف لحد عبور جهد الزتر 3.3V بالاضافة الى جهدي القاعدتين للدارلنكتون فيعمل الريلي تضع الانذار على الريلي : الوقت هنا بعد فتح الباب يكون في المقاومة 220K حوالي 45 ثانية عند استخدام 100k يكون الزمن 20 ثانية تقريبا وبقيمة 330K يكون 65 ثانية . ولك الاختيار . (ملاحظة اخترت لك هذا التصميم لسهولته وممكن عمل الدائرة باستخدام المتكاملة 555 ) او بطرق اخرى . اي استفسار انا جاهز .

[السيد بدوى]

[QUOTE=نعيم البديري;768355]
تفضل اخي هذه دائرة جدا بسيطة نلاحظ تايمر عبارة عن R1 , C1 وترانزستورين دارلنكتون لتشغيل ريلي يتم استخدام بشن سويج يظغط بواسطة عتلة متصلة بالباب بعد تحرر المفتاح يتم شحن المكثف لحد عبور جهد الزتر 3.3V بالاضافة الى جهدي القاعدتين للدارلنكتون فيعمل الريلي تضع الانذار على الريلي : الوقت هنا بعد فتح الباب يكون في المقاومة 220K حوالي 45 ثانية عند استخدام 100k يكون الزمن 20 ثانية تقريبا وبقيمة 330K يكون 65 ثانية . ولك الاختيار . (ملاحظة اخترت لك هذا التصميم لسهولته وممكن عمل الدائرة باستخدام المتكاملة 555 ) او بطرق اخرى . اي استفسار انا جاهز .لم افهم هذه الجمله استخدام بشن سويج يظغط بواسطة عتلة- اهل يمكن الاستغناء عن الريلي واستخدام ترانزستور -واذا كان في تصميم ب 555 يكون افضل شكرا م نعيم

[نعيم البديري]

نعم اخي ممكن الاستغناء عن الريلي بوضع بزر صوتي مثلا او مصباح مناسب بالقدرة : اما البشن سويج فهو مفتاح يعمل بالضغط في التوصيل ممكن مايكرو سويج او مفتاح يشبه مفتاح الجرس يقوم المفتاح اثناء ضغط الباب عليه وهو مغلق بتوصيل انحياز القاعدة للسالب فلا تعمل الدائرة وبعد التحرر بفتح الباب يصبح المفتاح (open) فيتم شحن المكثف بعد فترة تعمل الدائرة : الان اصبحت الفكرة واضحة اخي ,ام لا .
اما التصميم الاخر فهذا حسب طلبك لانك تريدها بسيطة وهذه ابسط دائرة عموما غدا ان شاء الله احاول وضع التصميم باستخدام 555 لاني الان مشغول تقبل تحياتي .
