دائرة الكترونية للنقاش (75 )

[نعيم البديري]

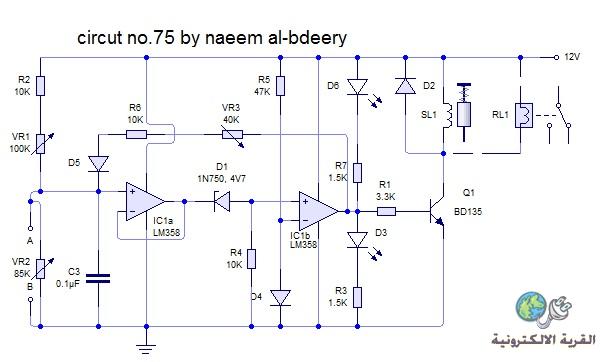

السلام عليكم ورحمة الله اليكم الدائرة 75 من سلسلة دائرة الكترونية للنقاش وهي من تصميمي وقابلة للتطوير فاردت ادخالها النقاش والتحليل ملاحظة (الريلي هنا ممكن استبداله بصمام السولينويد الموجود لتشغيل حمل اخر يتضح لنا بعد اكمال النقاش ).

[rokoz77]

بما انني اول الواصلين يجب ان اعطي جواب
ولكن لن اكون كبش الفدا ههههههه
بانتظار بقية الاخوة
تحياتي

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة rokoz77

بما انني اول الواصلين يجب ان اعطي جواب
ولكن لن اكون كبش الفدا ههههههه
بانتظار بقية الاخوة
تحياتي

هذه تسمى تسجيل حضور وليس مشاركة مع العلم اجهدت نفسي ليلة امس في تصميم هذه الدائرة لانك طلبت مني دائرة جديدة وهناك مفاجئة لك نتكلم عنها في حينها .

[seakrokram]

السلام عليكم ورحمه الله وبركاته
كمشاركه ابتدائيه من الملاحظ انه هناك متحسس وقد وضعت المقاومه المتغيرة VR2
عوضا عنه
وكذل نرى المكبر الاول بصيغه voltage folower
و نرى المكبر الثاني الذي يقود الرلي او السيلونويد
هذا يقودنا الى ان نقول ان الدائرة تسيطر على جريان سائل ما وفق معطيات المتحسس المذكور
والذي اما ان يعمل بالحرارة او الضوء وعلى الاكثر يعمل بالحرارة

[زكرياء المغربي]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
كمشاركه ابتدائيه من الملاحظ انه هناك متحسس وقد وضعت المقاومه المتغيرة VR2
عوضا عنه
وكذل نرى المكبر الاول بصيغه voltage folower
و نرى المكبر الثاني الذي يقود الرلي او السيلونويد
هذا يقودنا الى ان نقول ان الدائرة تسيطر على جريان سائل ماء وفق معطيات المتحسس المذكور
والذي اما ان يعمل بالحرارة او الضوء وعلى الاكثر يعمل بالحرارة

أظن أن المتحسس يركب عند AB

[seakrokram]

نعم اخي زكريا بدل ال VR1

[فكروعلم]

المشاركة الأصلية كتبت بواسطة seakrokram

السلام عليكم ورحمه الله وبركاته
كمشاركه ابتدائيه من الملاحظ انه هناك متحسس وقد وضعت المقاومه المتغيرة VR2
عوضا عنه
وكذل نرى المكبر الاول بصيغه voltage folower
و نرى المكبر الثاني الذي يقود الرلي او السيلونويد
هذا يقودنا الى ان نقول ان الدائرة تسيطر على جريان سائل ما وفق معطيات المتحسس المذكور
والذي اما ان يعمل بالحرارة او الضوء وعلى الاكثر يعمل بالحرارة

السلام عليكم
أخي الغالي ياريت لو تشرح بشكل مبسط voltage follower لأن بعض الأعضاء لا يعرفونها وشكراً لك
أخوك : محسن

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة seakrokram

نعم اخي زكريا بدل ال VR1

لا اريد ان اعلق كثيرا لكنني احيكم على هذا النقاش رغم كونه في طور الاحتمالات وننتظر اخونا rokoz فلقد سجل الحضور ولم يشركنا الحديث بعد ..الاخ بدلا من VR1 أو VR2 اصبح لك جوابين seakrokram
