دارة شحن / ايقاف شحن للبطارية مع دارة UBS لتشغيل الراوتر

[aiman-sony]

الاخوة الاكارم تحية طيبة


الدارة التالية هي من احدى تطبيقات اخينا فكر و علم جزاه الله خيرا وقمت بالتعديل عليها ليتم توصيلها مع الراوتر ليبقى في حالة عمل عند انقطاع الكهرباء

الدارة الاساسية

http://www.qariya.com/vb/showthread.php?t=116587

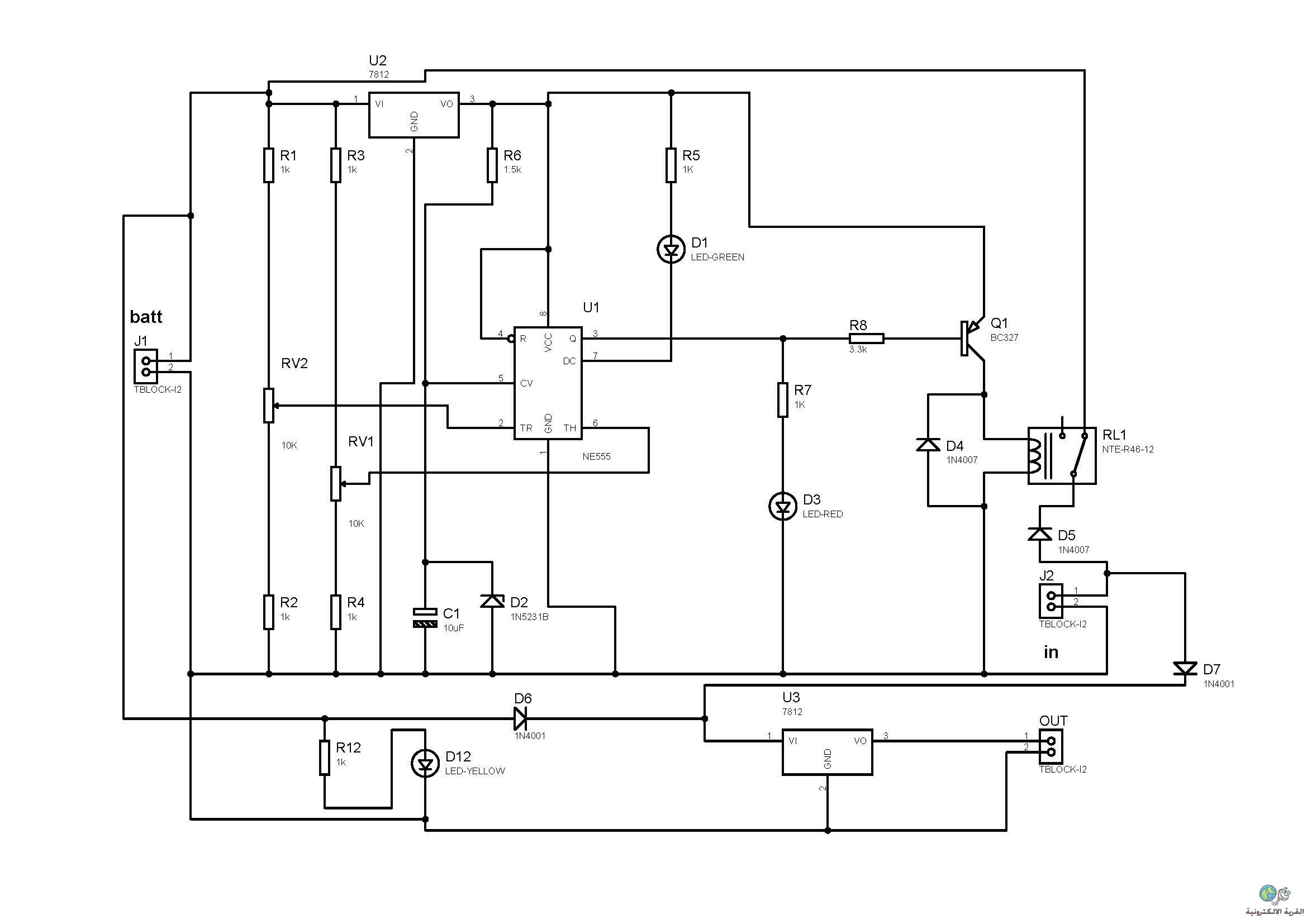

الدارة المعدلة



برايكم هل هناك اي مشاكل او اخطاء في الدارة ؟؟
او اي تعديلات ممكن ان تفيد في الدارة

للتوضيح
يتم توصيل الشاحن الى IN
والبطارية الى BATT
طبعا الخرج من OUT

ولكم جزيل الشكر سلفا

[aiman-sony]

اي افكار او اقتراحات ؟؟

[AMMAR1891]

ممكن شويت شرح على الدارة
وشكرا سلف

[aiman-sony]

اخي عمار تحية طيبة
الدارة مكونة من قسمين القسم الاول وظيفته شحن البطارية و ايقاف الشحن عند امتلاء البطارية
و القسم الثاني وظيفته تامين 12 فولت منظم الى الراوتر حيث تحصل على 12 فولت طوال الوقت سواء من البطارية او الشاحن

[aiman-sony]

هل هناك اي افكار او دراسة مبدئية للدارة تبين اذا كان هناك مشاكل او اقتراحات

[nehad532]

السام عليكم

عفوا في هذه الدارة الالكترونية من أين يحصل الراوتر على التغذية في حال عدم انقطاع التيار الكهربائي من التغذية الرئيسة أم من البطارية
ولكم جزير الشكر

نهاد

[M75 14]

اخي الكريم اريد دائرة الفصل لوحدها لو تكرمت ووضعتها لوحدها للضرورة بارك الله فيك..

[m_khaldoun]

أخي الكريم .. وجود الديود D6 سوف يخفض من جهض البطارية بمقدار 0.7 فولت .. أي ان البطارية سوف تبقى تستطيع ان تغذي الراوتر حتى يصبح جهدها حوالي 11 فولت .. و بذلك يكون الجهد الهابط على الراوتر بحدود 10.3 فولط .. وبعدها سيفصل الراوتر .. (هذه القيمة تختلف من راوتر لاخر .. ولكن انا اتكلم عن راوتري وعن تجربة شخصية) ..
اما بدون الديود D6 ف ستبقى البطارية تغذي الراوتر حتى يصبح جهدها 10.5 فولت تقريبا .. و بالتالي .. وجود هذا الديود .. ادى إلى ضياع 0.6 فولت تقريبا .. وهذا الضياع كان كافي لتشغيل الراوتر اكثر من ساعة تقريبا ..
هذا من ناحية ..
اما من ناحية تانية ف حاسس ان الدارة (مكركبة ) و عفوا منك .. بس متل ما بيقولو فايتة ببعضها .. ههههه و توصيلاتها متل اللي عم يقلو (وين ادنك ) .. عفوا منك .. ولكن هذا احساسي تجاه الدارة هههههههه
...
ولكن الايجابي بالموضوع .. انها فعلا لن يفصل الراوتر .. وستؤدي مهمتها بنجاح ..
تصميمك من وجهة نظري صحيح .. ولكن بانتظار اراء بقية خبرات المنتدى ..
