لماذا لا تعمل دائرة مستقبل الراديو TDA7000؟

[أبو الحذيفة]

السلام عليكم و رحمة الله
إخواني لقد قمت بطباعة الدائرة المرفقة في الصورة بحذافيرها
و لكن بعد الانتهاء و التشغيل لم يخرج أي صوت من الراديو
ممكن أحد جرب هذه الدائرة أو شبيه ينقذنا مشكورا

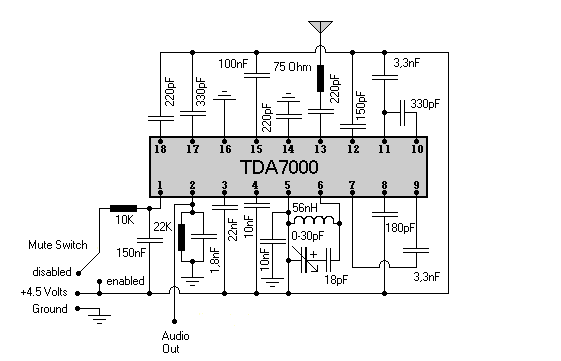

الصورة لمستقبل fm باستخدام TDA7000

[WRHLAMDA]

ممكن صورة واضحة للدائرة العملية التي نفذتها

كما ان خرج هذه الدائرة يحتاج الى مكبر صوت

[أبو الحذيفة]

أخي أشكرك على ردك هذا التصميم


هل تحتاج هذه الدائرة إلى مكبر إجباري حتى يخرج الصوت ؟
هل لديك مخطط لدائرة مكبر مجربة ؟!

[WRHLAMDA]

المشاركة الأصلية كتبت بواسطة أبو الحذيفة

أخي أشكرك على ردك هذا التصميم


هل تحتاج هذه الدائرة إلى مكبر إجباري حتى يخرج الصوت ؟
هل لديك مخطط لدائرة مكبر مجربة ؟!

السلام عليكم

تتبعت الخريط ولم يكن هنك خطا

ربما اخطات في قيم المتسعات

كما اني كنت اقصد صورة حقيقية للعمل الذي نفذتة

هذه الدائرة ممكن تشغل سماعة الاذن لكن لن تشغل السماعة الخارجية الكبيرة

كما يمكنك استخدام سماعات الكومبيوتر فهي تحوي على مكبر صوتي

[أبو الحذيفة]

شكرا أخي سأجرب وصلها على سماعات حاسب مع انني جربت أوصلها على سماعة جوالي لم أنجح الا بسماع خشخشة بسيطة جدا

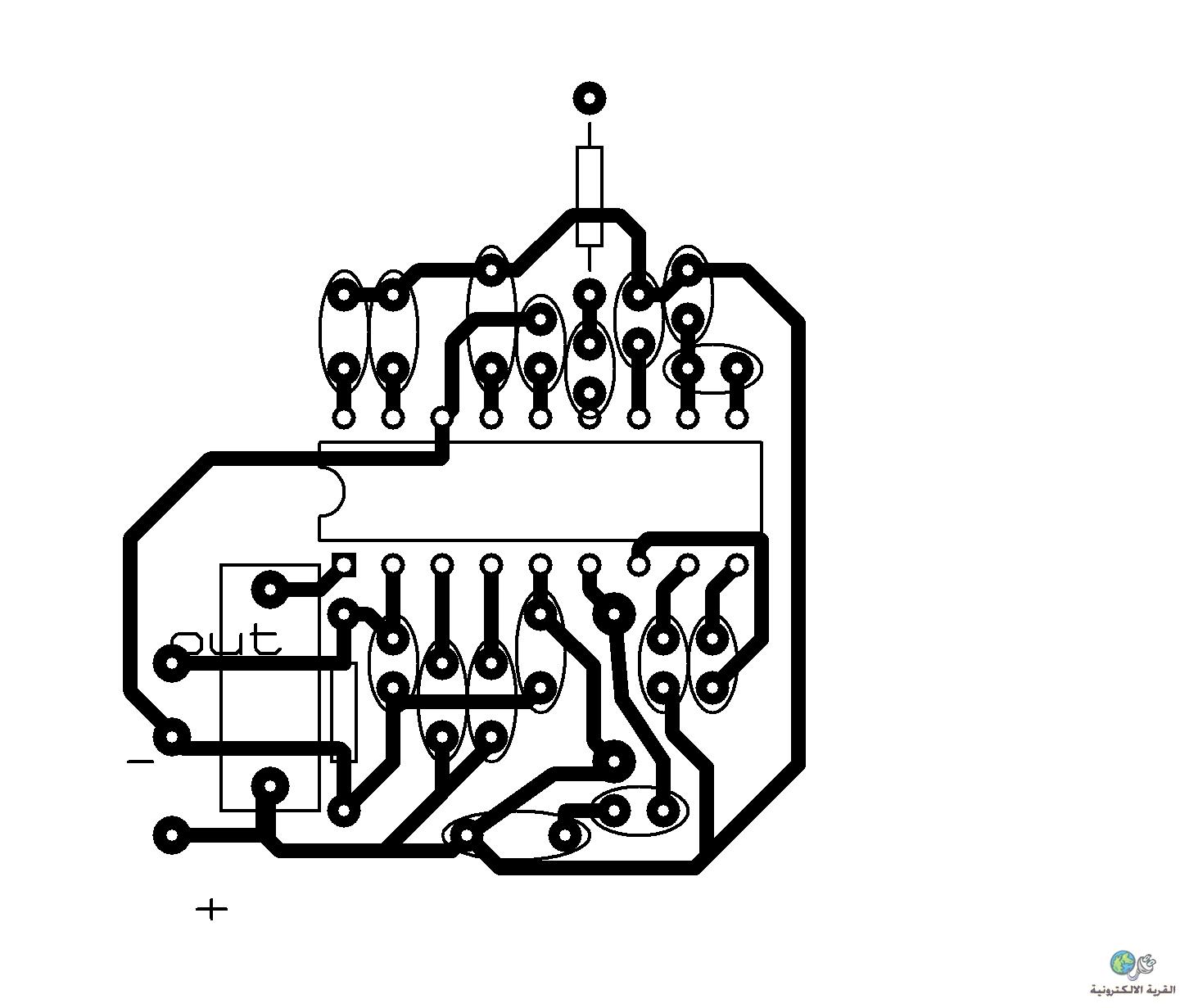

انا لم اصمم الدارة على بروتس أو غيره و لكن هذه الصورة بعد التركيب اعذرني على ردائة الصورة بس الكميرا صورتها سيئة .

[WRHLAMDA]

السلام عليكم

عمل جيد اخي العزيز

على ما اعتقد الملف مربوط من الجهة الاخرى

... بالنسبة للمتسعة المتغيرة هل انت متأكد من قيمتها ؟؟ ذلك سيغير من نطاق الاستلام وبما انت تقوم بالتوليف في نطاق ترددات لا يوجد فية بث اذاعي

حاول استخدام هوائي طويل متران مثلا وحاول توجيهه الى اكثر من اتجاه

حاول تغيير عدد لفات الملف .... تأثيره يشابة تأثير المتسعه المتغير

وكما قلت ربما اخطأت في قيم بعظ المتسعات ..... راجع القيم مرة اخرى

[أبو الحذيفة]

السلام عليكم
شكرا فعلا أخي العزيز كفيت وووفيت
على مكبرات الحاسب و بعد أن عدلت عدد دورات الملف حصلت على محطتين و الامور في تحسن الحمد لله .
جزيل الشكر لك .

[WRHLAMDA]

السلام عليكم

مبارك لك عمل هذه الدائرة

وياحبذا ان تعمل مشاركة شاملة تشرح فيه عملك هذا بالتفصيل في المنتدي ..... فهو عمل جميل

يعني من ذكر تجارب اولية الى اختيار المخطط المناسب وكيف حصلت على المواد وتصنيع البوردة وتجارب التشغيل و المشاكل التي واجهتك الى طرق تلافيها و وصف للاداء والعمل النهائي وان امكنك ارفاق تسجيل صوتي او فديو لتشغيل الراديو

.................................................. .......

ان اردت ان تضيف مكبر صوتي للراديو ..... انا استخدم lm386 وهو مشهور بين هواة الراديو وستجد دوائره بكل سهولة

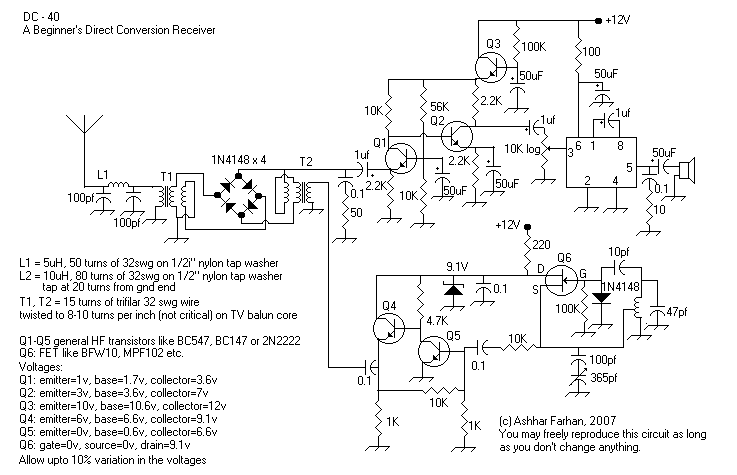

في الرابط التالي راديو من تصميم الهاوي الهندي اشر فرحان ..... قمت انا بتنفيذه وعمل بشكل جيد وهو يحوي مكبر الصوت الذي ذكرته .... يمكنك اعتماد الدائرة بما اني جربتها

http://www.phonestack.com/farhan/dc40.html





.
