ساعه رقميه و موقت للصلاه توضع في المسجد

[basher.66666]

سلام عليكم اولا
بطلب من الاخوه المساعده عندي ساعه رقميه فيها موقت للصلاه توضع في المسجد وهي بتاذن مع دخول الوقت وانا داير اعمليها ريلي عشات تفتح المكرفون بتاع المسجد لحظه الاذان وعند الفراغ منه تقوم بقفله مره اخري
لكن واجهتني مشكله ان البور الطالع عند الاذان 4 فولت وعندما يبدا بالتكبير ينخفض البور الي 1 فولت وعند السكوت يرتفع الي 4 فولت من جديد وهكذا الحال حتي نهاية الاذان وهذه طاقه ضعيفه لاتشغل الريلي وهي غير ثابته عايز طريقه ازيد بيها البور الي 5فولت واثبتها من الزياده والانخفاض الرجا الافاده

[ayman hakeem]

اخي انت تحتاج لمنظم جهد صغير وغالبا ما يكون رقمه 7805

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة basher.66666

سلام عليكم اولا
بطلب من الاخوه المساعده عندي ساعه رقميه فيها موقت للصلاه توضع في المسجد وهي بتاذن مع دخول الوقت وانا داير اعمليها ريلي عشات تفتح المكرفون بتاع المسجد لحظه الاذان وعند الفراغ منه تقوم بقفله مره اخري
لكن واجهتني مشكله ان البور الطالع عند الاذان 4 فولت وعندما يبدا بالتكبير ينخفض البور الي 1 فولت وعند السكوت يرتفع الي 4 فولت من جديد وهكذا الحال حتي نهاية الاذان وهذه طاقه ضعيفه لاتشغل الريلي وهي غير ثابته عايز طريقه ازيد بيها البور الي 5فولت واثبتها من الزياده والانخفاض الرجا الافاده

اخي العزيز ممكن هذا بطرقتين الاولى مقارن للجهد الذي تتكلم عنه وتكون المقارنة بشكل سلبي تثبت المدخل الغير عاكس على جهد مرجعي 3.3V مثلا وتدخل الجهدعلى المدخل العاكس عندما يكون 4V يكون الخرج واطي وعندما ينخفض ل 1 فوات كما تقول يكون خرج المقارن عالي ممكن تشغيل ريلي عن طريق ترانزستور . الطريقة الاخرى خذ الاشارة الصوتية من سماعة الساعة وحدها ورشحها وغذها لقاعدة الترانزستور لتشغيل ريلي . طبعا ملف الريلي يكون في طريق جامع الترانزستور . ان لم تتضح لديك الفكرة نحاول بالرسم .

[عبقرينو1]

ممكن تاخد الخرج وتدخله على مقاومة مع قاعده ترانزيستور يعمل كمفتاح مع مصدر خارجى للريليه مثل محول 220 الى 5 فولت ومن هنا تستطيع تشغيل الريليه من الترانزيستور وهكزا

[basher.66666]

شكرا للاساتذه الاجلا نعيم ايمن وعبقرينو للنصيحه الغاليه ومع اني وجد الترانسستور s9013هل يفي بالغرض وكيفيه التوصيل مع خالص شكري وتقديري

[sskk77]

افضل حل هو استخدام مؤقت طالما أن هناك دلالة على البدء وهي الانخفاض
اضبط زمن المؤقت ليوافق زمن الآذان
إذا عند الانخفاض يعمل المؤقت ويشغل ريليه لفترة معينة ثم يقفل
ممكن عمل هذا بمقارنات أو معالج

[نعيم البديري]

المشاركة الأصلية كتبت بواسطة basher.66666

شكرا للاساتذه الاجلا نعيم ايمن وعبقرينو للنصيحه الغاليه ومع اني وجد الترانسستور s9013هل يفي بالغرض وكيفيه التوصيل مع خالص شكري وتقديري

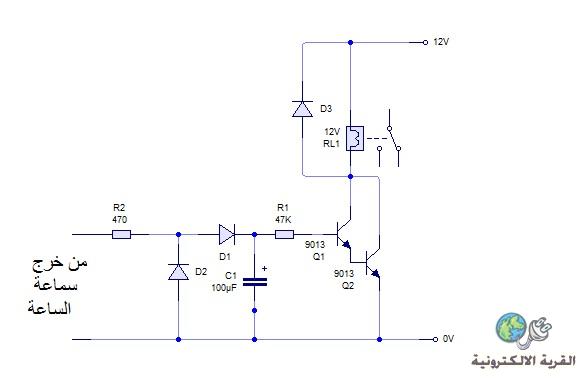

في هذه الحالة انصحك باستخدام زوج من هذا الترانزستور يربط بشكل (دارلنكتون) حتى تحصل على ممانعة دخول عالية ويستقر عندك عمل الريلي اثناء وجود الاشارة الصوتية الخارجة من الساعة : كما قلت يتم توحيد وترشيح الاشارة وتخزينها بالمكثف لتغذية قاعدة الترانزستور فيعمل الريلي وتستطيع ربط اي مصدر شرط ان يكون ملف الريلي له نفس الجهد مثلا 12V او 6V اما المتلامسات فهي تقوم بتشغيل ماتريد من مكبر باعتبارها مفتاح وممكن ان تجعلها تتحكم بمصدر تغذية المكبر 220V

[Abdw9]

السلام عليكم
موضوع جميل كنت أبحث عنه
الشكر لصاحب الموضوع
