مساعدة - طلب شرح دارة شحن

[m_khaldoun]

السلام عليكم .. اخواني .. عندي دارة شحن لبطارية 1.5 فولت .. (بطارية ماكينة حلاقة) ..

حاولت افهم مخطط الدائرة .. لكن لم استطع . وعندي العديد من التساؤلات .. ارجو ممن يستطيع الاجابة .. وتفسير عمل الدارة .. (علما ان الدارة معطلة ولا تعمل .. واريد اصلاحها)..

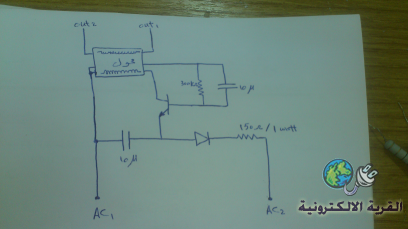

هذه هي صور الدارة:







Ac1 و Ac2 موصولين مع مداخل التيار المتناوب 220 فولط ..

out1 و out2 هما مخارج الدارة .. واحدهما موصوصل مع ديود باتجاه امامي ومن ثم إلى المدخل الموجب للبطارية المراد شحنها ..

الأسئلة التي تدور بذهني :

* انه عندما اقيس الجهد بين طرفي الديود .. يعطي 220 فولط .. وعلى كل من المقاومة والمكثفة المتصلات معه على التسلسل .. يعطي صفر فولط .. وطبعا بدلت الديود .. ولكن نفس النتيجة .. !!!

* لماذا تم وضع المحول عند الخرج !! هل هو محول عزل فقط ؟؟

* في البداية اعتقدت ان المحول عاطل ولذلك لا تعمل الدارة .. ولكن عندما قست الجهد على طرفي دخل المحول .. يعطي صفر فولت .. !!!!

أرجو افادتي .. أفادكم الله .. وعذرا على رداءة الصور .. ..

[aiman-sony]

اخي الكريم الصور غير موجودة

[m_khaldoun]

المشاركة الأصلية كتبت بواسطة aiman-sony

اخي الكريم الصور غير موجودة

تم تعديل الروابط اخي الكريم .. ورفعتهم على مركز رفع القرية ..

[الألكتروني78]

المشاركة الأصلية كتبت بواسطة m_khaldoun

السلام عليكم .. اخواني .. عندي دارة شحن لبطارية 1.5 فولت .. (بطارية ماكينة حلاقة) ..

حاولت افهم مخطط الدائرة .. لكن لم استطع . وعندي العديد من التساؤلات .. ارجو ممن يستطيع الاجابة .. وتفسير عمل الدارة .. (علما ان الدارة معطلة ولا تعمل .. واريد اصلاحها)..

هذه هي صور الدارة:








الأسئلة التي تدور بذهني :

* انه عندما اقيس الجهد بين طرفي الديود .. يعطي 220 فولط .. وعلى كل من المقاومة والمكثفة المتصلات معه على التسلسل .. يعطي صفر فولط .. وطبعا بدلت الديود .. ولكن نفس النتيجة .. !!!

* لماذا تم وضع المحول عند الخرج !! هل هو محول عزل فقط ؟؟

* في البداية اعتقدت ان المحول عاطل ولذلك لا تعمل الدارة .. ولكن عندما قست الجهد على طرفي دخل المحول .. يعطي صفر فولت .. !!!!

أرجو افادتي .. أفادكم الله .. وعذرا على رداءة الصور .. ..

السلام عليكم اخي العزيز ...هذه من ابسط الدوائر فالعطل واضح وانت من وجدته ...عندما قلت انك فحصت جميع اجزاء الدائرة ووجدتها تعمل وفحصت طرفي المحولة ولم يقرأ اي قيمة فولتية فان العطل في المحولة ويمكن اثبات ذللك برفع المحولة من الدائرة وقرأة الفولتية مكان طرفي المحولة من جهة الدائرة فان كانت هناك قراة للفولتية فيعني ان المحولة اصبحت صفر اوم لان الفولتية المسلطة على طرفي المحولة تيارها قليل فاذا واجهت مقاومة صفر تفقد الفولتية ..والله أعلم

[الألكتروني78]

نسيت ان اجيبك بسؤالك المحولة ليس عملها العزل كما ذكرت انت وانما محولة خافظة للفولتية

[m_khaldoun]

اخي انا رفعت المحولة من الدارة .. وقست الجهد بين نقطتي دخلها .. ف يعطيني 2.5 فولت لمدة ثانيتين او تلاتة .. ومن ثم يتناقص إلى الصفر .. وفي بعض الاحيان يعطيني صفر مباشرة .. ولذلك اعتقدت انها للعزل .. ومما زاد اعتقادي هذا .. ان معظم الجهد المتناوي يسلط على الديود .. وبالتالي .. يبقى جزء بسيط ضمن الدارة .. وهو صغير كفاية ليشحن بطارية 1.5 فولت ..

[الألكتروني78]

اخي العزيز لماذا تقرأ الفولتية على طرفي الدايود بينما عليك قراتها من المتسعة الكيميائية 10uf

[الألكتروني78]

الرسم الذي رسمته غير دقيق المحول يتألف من ثلاث ملفات وليس ملفين وهذا يعني ان تغذية قاعدة الترانسستور من الملف الثالث
