استفسار عن uln2804
|
| اعلانات |
|
||||||
السلام عليكم ورحمة الله وبركاته ---------------------------------- اخى الكريم من الشكل الداخلى يتبين انها انفرتر اى تقلب الاشارة
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|

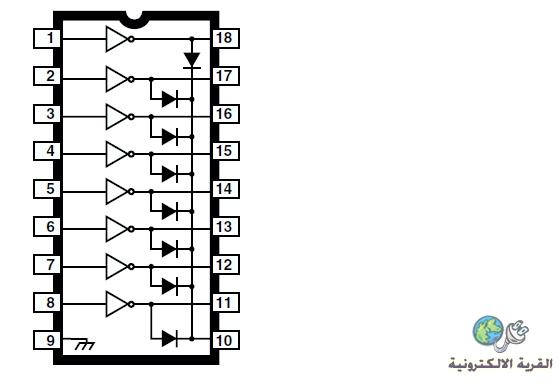

السلام عليكم و رحمة الله و بركاته كيف حالك اخي الغالي عبد السلام ، إن شاء الله تكون بأحسن حال . المتكاملة المذكورة عبارة عن 8 ترانزيستورات دارلينغتون إذا اخذما واحدا منهم ، تكون تركيبته الداخلية كما في الصورة :  فيكون الدخل هو قاعدة الترانزيستور و الخرج هو مجمع الترانزيستور بينما الباعث موصول بالأرضي ، بمعنى أننا لو أردنا مثلا وصل ليد فهو يعتبر بمثابة حمل للترانزيستور ( مجمع مفتوح ) فنربط الكاتود بالمجمع ( خرج بالنسبة للمتكاملة ) و نربط الأنود بموجب التغذية فيضاء الليد عندما تكون القاعدة ( دخل بالنسبة للمتكاملة ) موصولة بتيار موجب . و في حالة ربط الدخل بالأرضي فالخرج يكون مفتوحا ، لا ينبغي التفكير في الأمر بطريقة رقمية ، فهو مجرد ترانزيستور يشتغل كمفتاح بمجمع مفتوح . المتكاملة بطبيعة تركيبتها لا تحتاج إلى تغذية ، فقط علينا وصل الطرف 9 بالأرضي . يبقى السؤال عن الطرف 10 ما دوره ؟ هذا الطرف خاص باستعمال المتكاملة لقيادة الريلاي فنربطه بموجب التغذية و دوره يكمن في الحماية من التيار الراجع عند فصل الريلاي ، بمعنى اننا عندما نستعمل هذه المتكاملة مع الريلاي فلا نحتاج إلى دايود خارجي بل نكتفي بالدايودات الداخلية لها . أما البروتيس فلا يتعامل بشكل سليم مع هذه المتكاملة حسب تجربتي و الله أعلم .  |
|
||||||
|
وبارك الله لك في مشاركتك وكم هي غاليه عندي اخي خليل افهم من ذلك انني لا يمكنني قيادة موجب الليد عن طريق هذه المتكاملة ...بل تقاد عن طريق طرف الليد السالب ... وذلك السبب لان هذه المتكاملة ترانسستروات من نوع npn يعني الدخل عليها يجب ان يكون موجب لكي نعمل تسريب للسالب هل كلامي صحيح ؟؟!! |
|
||||||
|
|
