موسوعة صيانة الاب توب
يسم الله الرحمن الرحيم ساتحدث في هذا الموضوع عن تشريح + بعض اعطل الابتوب مع العلم ان معضم الصور من مواقع اخرىالقسم الاول الفهرس: 1- فك البطاريه 2- فك الهارد ديسك 3- فك cd-Rom 4- فك الرام 5- فك ال Pci Card 6- فك غطاء الكيبورد 7- فك الكيبورد 8- فك الشاشه 9- فك الواجهه الاماميه 10- فك الموديم 11- فك البلوتوث 12- فك المروحه 13- فك السماعه 14- فك ال Processor 15- فك المذر بورد تابع الدرس و الشرح على الصور... فك البطاريه :   فك الهارد ديسك:   فك الcd-Rom :    فك الرام :    فك ال Pci Card :      تابع |
| اعلانات |
|
||||||
|
فك غطاء الاب توب :   فك الكيبورد:      فك الشاشة:      فك الاطار الامامي للشاشة :      تابع |
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
فك المودم :   فك البلوتوث :  فك المروحة :  فك السماعات :    فك ال Cpu :    فك المذر بورد :     ملاحظات مهمه: 1- يجب قبل البدأ باي عمل فك البطاريه و فصل الجهاز عن اي موصل كهرباء 2- حاول التركيز جيدا و عدم لمس المذر بورد اطلاقا 3 – يجب ان تكون صبورا جدا حتى لا تفسد كل شئ |
|
||||||
|

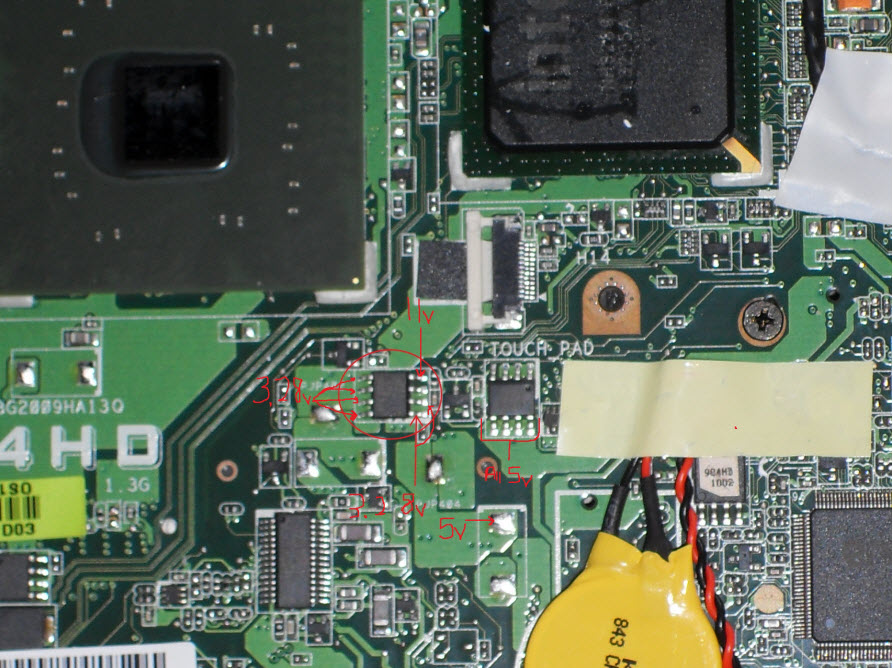

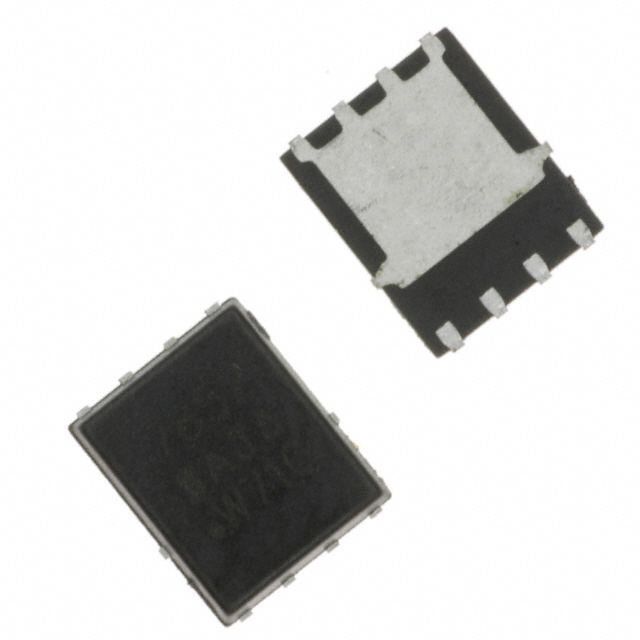

********** عطال دائرة ابروسيسور في الاب توب وكيفية حلها صورة للبوردة التي سيتم الشرح عليها بإدن الله جهاز hp nc6220  تم عمل كل الخطوات الروتينية : التجربة على شاشة خارجية ولا جديد تم تغير الرامات و البروسيسور وتنظيف سلوت الرامات والبروسيسور أيضا ولا جديد بعدها تم تسمية الله والبدء في رحلة البحت في البداية تم إختبار فولت الباور الرائيسي 5v و3v موجودين تم قياس فولت الرامات موجود وأيضا الأطراف تقريبا كل الفولتيات موجوده ماعادا فولت واحد وهو الخاص بالبروسيسور وتم قياسه على كويل الدائرة الخاصة به وجد أنه يساوي 0.3v وبالتالي تم فحص كل الموسفيتات العلوية والسفلية الموجودة في الدائرة ولوحظ أنها كلها سليمة وأنه يوجد فولت فقط على درين الموسفيتات العلوية مع إنعدام الفولت على الجيت والسورس وأيضا إنعدام الفولت على جميع أطراف البوابات السفلية بعدها تم الإستعانة بالمخطط وهده صورة للدائرة على البوردة  مخطط دائرة البروسيسور  قمت بقياس البنات الملونة بالون الأحمر المسؤلة عن تغدية الكنترول وبنات دخول إشارات الVID ولوجظ أنها سليمة وبقياس البنات الملونة بالون الأصفر المسؤلة عن خرج الكنترول أو التغدية الازمة لقناة البروسيسور وجد فولت قليل إلى منعدم 0.3v وهنا إتضح أن المشكلة من الكنترول وهده الداتا الشيت الخاصة بالكنترول  وهده صورة الكنترول على البوردة  وقمت بتغير الكنترول واشتغلت البوردة تمام ***************** صيانة وإصلاح جميع أعطال الإضاءة لاجهزة اللاب توب مما لا شك فيه ان مشاكل الاضاءة التى نراها كثيرة جداً فنشاهد اجهزه الاضاءة فيها خافته او منعدمة نشاهد البيانات الموجوده على الشاشة ولكن بدون اضاءة ويأتى هنا دور العناصر المسئولة عن عملية الاضاءة  العنصر الأول والموضح كيبل الشاشة الواصل بين الماذربورد والانفيرتر وشاشة اللاب توب  وتلفة يكون فى صورة تلامس او قطع فى اطرافه سواء كان التلف من الناحية الواصلة الى الشاشة او من الناحية القادمة من الماذربورد ويمكن إعادة لحامه إذا امكن او تغييره بالكامل  العنصر الثانى أكثر مسبب لمشاكل الاضاءة .  Inverter او العاكس او ما يطلق عليه الهايتنشن . ( دائرة إضاءة النيون ) دائرة الاضاءة نجدها أسفل شاشة اللاب توب وهى التى تمد النيون بالجهد اللازم لاضاءة الشاشة . وسمي بهذا الاسم لان وظيفته تكمن فى تحويل الفولتية الـ DC إلى الفولتية الـ AC وهى الفولتية التى تتغذى عليها اللمبات النيون بشكل عام . يتغذى هذا الأنفيرتر بشكل عام على جهد DC وغالباً ما يكون من 12 فولت إلى 24 فولت . ويتغذى فى جهاز اللاب توب على جهدين او ثلاثة الجهد الاساسى يكون من 12 إلى 19.5 فولت ويحتاج مع الجهد الاساسى جهد أخر واما يكون 5 فولت او يكون 3.3 فولت ليعمل بالشكل الصحيح وله عدة أشكال أوضحها لكم  ومن أشكاله أيضاً  والشكل الشائع له يكون هذا الشكل ونجده فى موديلات كثيرة من اجهزة اللاب توب  ونجد الـPart Numberالخاص به مطبوع عليه بهذا الشكل  وهو الرقم او الموديل الخاص به الذى عن طريقة يمكننا تغيره بالبديل المناسب واعطال دائرة الاضاءة كثيرة جداً لانها تعتمد فى عملها على عدة وظائف اساسية وفرعية الوظيفة الاساسية هى اضاءة النيون وايضاً من وظيفته التحكم فى مستوى الاضاءة . لانه يستقبل عدة أوامر تصل من الكيبورد إلى دائرة الإدخال والاخراج بالماذربورد إليه مباشرة ومن خلال هذه الاشاره يمكننا التحكم فى مستوى الاضاءة . والمسئول عن هذه العملية مفتاح الـFN  مفتاح FN مفتاح متعدد الوظائف حيث ان الحرفين FN اصلاً من كلمة Functionوهي تعني وظيفة ونجد فى اجهزة اللاب توب يتم تغيير اضاءة الشاشة زيادتها او نقصانها عن طريق الضغط على مفتاح FN وهو غالبا يكون في الركن الايسر السفلي مع مفتاح آخر في نفس الوقت ومع كل ضغطه او باستمرار يتم زيادة او تخفيض الاضاءة . وتكون مفاتيح زيادة او نقصان اضاءة الشاشة مع مفتاح FN اما تكون مفاتيح الأسهم الموجوده يمين الكيبورد  او تكون المفاتيح الموجوده أعلى الكيبورد F1 – F2 – F3 ,,,,,  وهذا ملخص لطريقة التعامل مع هذا المفتاح فى أغلب الاجهزة الشائعة اجهزة التوشيبا Toshiba FN مع F6 يقوم بتقليل درجة سطوع الشاشة FN مع F7 يقوم بزيادة درجة سطوع الشاشة اجهزة الإتش بي HP FN مع F7 يقوم بتقليل درجة سطوع الشاشة FN مع F8 يقوم بزيادة درجة سطوع الشاشة اجهزة الايسر Acer FN مع السهم الايسر تقليل درجة سطوع الشاشة FN مع السهم الايمن زيادة درجة سطوع الشاشة اجهزة الديل Dell FN مع السهم السفلي لتقليل درجة سطوع الشاشة FN مع السهم العلوي لزيادة درجة سطوع الشاشة اجهزة الأسوس ASUS FN مع F5 لتقليل درجة سطوع الشاشة FN مع F6 لزيادة درجة سطوع الشاشة نرجع إلى اعطال الانفيرتر وطرق إصلاحه
|
|
||||||
|
لكى نتعلم صيانة الانفيرتر يجب ان نفهم طريقة عمله  تكلمنا عن الخرج الأن سأشرح لكم الدخل الخاص بالانفيرتر  هنا يتكون سوكت الدخل من 6 أطراف كما نلاحظ الطرف الأول والثانى INهم طرف واحد كما موضح عند السهم رقم 1 ومسئولين عن الفولتية الاساسية القادمة من الماذربورد الواصله عن طريق الكيبل الصغير الخارج من كيبل الشاشة الطرف الثالث وكما يطلق عليه طرف الـ ON وهو الطرف المسئول عن بدأ عملية الإضاءة والمشار له بالسهم رقم 2 وتكمن وظيفته فى استقبال اشارة بفولتية صغيرة قادمة من الماذربورد فى حالة الإقلاع . عند استقبال هذه الاشارة تبدأ وظيفة الانفيرتر فى تحويل الفولتية القادمة من الماذربورد إلى الفولتية التى تحتاج اليها اللمبة النيون الموجوده بالشاشة كما وضحنا من قبل الطرف الرابع وكما يطلق عليه طرف الـ ADJ والمشار له بالسهم رقم 3 وهو الطرف المسئول عن ظبط الاضاءة وتأتى وظيفة هذا الطرف بعد الطرف الثالث وايضاْ يستقبل اشارة ثابته فى بداية الاقلاع وعن طريقها يعطى بتشغيل اضاءة مناسبة اثناء اقلاع الجهاز وهو ايضاً الطرف الذى يستقبل الاشارة القادمة من مفتاح الـ FN بزيادتها أو نقصان الاضاءة الطرف الخامس والسادس وهو طرف واحد كما نشاهد والمشار لهم بالسهم رقم 4 وهمGND او كما نطلق عليه الطرف الارضى بعد ان شرحنا الدخل الخاص بالانفيرتر نبداً بعون الله شرح اعطاله وطريقة إصلاحه . يتميز الانفيرتر بوجود FUSE حماية على الدخل الخاص به وعند حدوث خطأ ينتج عنه جهد عالى عند الخرج او تلامس أحد الاطراف بالانفيرتر يسبب تلف الفيوز ويكون بهذا الشكل كما موضح  ولمعرفة ما ان كان هو السبب يتم قياسة على وضع الـ BUZZER والقياس الصحيح له ان يعطى صفارة على هذا الوضع وان لم يعطى صفارة يجب تغييره بفيوز أخر بنفس الحجم لينتهى هذا العطل او تشعيره بشعر سلك من النوع الضعيف ولاحظ ان الفيوز ليس له قطبيه فيمكنك ربطه كيفما تشاء بإذن الله . بشكل عام هذه المجموعة كثيراً ما تكون سبب اغلب مشكلات الانفيرتر وتلفها يؤدى إلى كتم الباور او تذبذب الفولتيه مما يسبب خلل فى وظائفه التى تحدثنا عنها خصوصاً الترانزيستورات الصغيرة الموجوده قبل المحول وغالباً ما يكون سبب تلفهم تلامس احدى اطراف كيبل الشاشة  وكثيراً ما يأتى به Dry أو فصل فى لحام جزء معين او قطعه معينه وبعد إعادة اللحام يعمل الانفيرتر كما كان من قبل وهذه صورة موضحه لأهم العناصر التى يحدث بها فصل نتيجة ارتفاع درجة حرارة الانفيرتر مع مرور الوقت . وكما نلاحظ انه تم اعادة اللحام ليعمل من جديد  وهنا أيضاً صورة توضح جزئية أخرى يحدث بها نفس المشكلة  إلى هنا قد نكون انتهينا من هذه الجزئية ولكن قبل ان نتطرق إلى العنصر الثالث أحب ان أوضح لكم أفضل وأسرع طريقة لاختبار الانفيرتر عن طريق Power Supply العادى  ما سنحتاج إليه فى هذا الاختبار  1 – 2 طرف واحد هم متصلين مباشرة بالفيوز إذا هذا طرف الدخل الاساسى وكما ذكرنا ان الدخل الاساسى يصل له فولتية مناسبه تبدأ من 12 فولت السلك الاصفر رقم 2 وهو طرف الـ ON ورقم 3 وهو طرف الـ ADJ يتم توصيلهم بفولتية واحده وعن طريق هذه الفولتية سنعطى امر تشغيل للانفيرتر بأعلى اضاءة له وسنقوم بتوصيل هذه الاطراف بفولتية مناسبة لهم وهى 5 فولت وهو السلك الاحمر ما يتبقى لنا الأن الطرف الأرضى وسنقوم بتوصيله بالطرف الارضى وهو السلك الاسود كما موضح لكم  ثم نقوم بتوصيل نيون صغير بعد ان قمنا بتعديل الانفيرتر بهذا الشكل  ثم نقوم بتوصيل الكيبل كما موضح بالصوره  بهذا الشكل قمنا بتوصيل الانفيرتر وما يتبقى لنا الا توصيل مصدر الطاقه  وهذه صورة توضح النتيجة بعد توصيل مصدر الطاقه وبهذه الطريقه نتأكد ما كان الانفيرتر يعمل بالشكل الطبيعى ام به خلل ما  العنصرالثالث النيون الخاص بالشاشة ( اللمبة ) CCFL LAMP وللتأكد من انها المسببة للعطل يجب تجربة شاشة أخرى أو نيون أخر مأخوذ من شاشة تالفة ان وجد. نقوم بازلة الكيبل الواصل إلى النيون الخاص بالشاشة  ونقوم بتركيب نيون أخر للتجربة  وعند اضاءة الشاشة او النيون نتيقن ان سبب عدم الاضاءة هى اللمبة ويمكن استبدالها بلمبة أخرى من شاشة أخرى شرط ان تكون من نفس المقاس ********************* |
|
||||||
|
اعطال اخرى نبدأ بالاعطال التي لا يقلع فيها الجهاز لا من الادبتر ولا من البطارية وكذلك لا يشحن بعد التأكد من جميع الاحتمالات ( ادبتر - جك شحن - بطارية مشحونة - .... ) نقوم بنظرة سريعة على الترانزستورات الموجودة غالباً بالقرب من جك البطارية ومدخل الادبتر وفي حال وجود عطل مرئي " حرق - انفجار ترانزستور - حرق بعض power ics " يجب التأكد من ابدال جميع العناصر المعطوبة قبل التجريب وانوه الى عدم تجريب اللابتوب بغياب بعض عناصر دارة التغذية حيث ان بعض هذه الترانزستورات او العناصر يعمل بمبدأ تقاسم الحمل وبالاستغناء عن احدها يمكن عطب العنصر الاخر ... ملاحظة : بعض الشواحن " الادبترات " يحتوي على led اشارة يجب ملاحظته عند وصل اللابتوب وفي حال انطفاءه يعني وجود قصر " short circut " في اللوحة الام " وفي حال عدم وجود led للمحول نستخدم الافوميتر " و اسباب القصر تعود الى الاحتمالات التالية : قصر في ترانزستور التنظيم 19v الموجود مباشرة على مدخل التغذية " في هذه الحالة ممكن الاقلاع من البطارية " وغالبا ما يقصر معه اكثر من مكثف موجود على التفرع مع خرج الترانزستور وفي هذه الحالة يتم فك العناصر " desoldiring " التي نجد فيها شورت بالترتيب وفحصها خارج الدارة للتأكد منها . قصر بين طبقات البورد وخاصة عند ارجل جك الشحن او تحت العناصر ذات الضخ الحراري العالي لسهولة الاصلاح انصح بالاستفادة من نقاط الفحص " test points " هذه النقاط هي جسور بين المراحل المختلفة في اللابتوب نصائح بما يخص ازالة القصدير " desoldiring " - لا تستخدم شفاط اللحام التقليدي , والسبب انه يترك ذرات صغيرة من القصدير على البورد من الممكن ان تتسبب بقصر وكذلك اتلاف اسلاك البورد بسبب ارتداد الشفاط - ازالة بقايا اللحام باستخدام الشيلد " desoldering braid " واستخدم الانواع الجيدة منها "goot - weller" مثلاً واضف فلكس " SOLDER FLUX " اثناء العملية , وانصح بنوع سائل SOFT SOLDER FLUX حيث انه لا يترك اي اثر على البورد . احيانا تستخدم " junctions" وصلات جسرية وهي على شكل مقاومة قيمتها 0ohm ايضاً يكن فك هذ الجسور لحصر المرحلة التي بها القصر نلاحظ ان جميع مراحل تنظيم الجهد تحتوي على ملفات ومكثفات ذات حجم كبير نسبياً اسهل الطرق هي فحص القصر على طرفي المكثفات وتحديد المكثف او الترانزستور المسبب للقصر واستبداله وانتبه للمكثف " قيمته - الجهد الذي يتحمله " وكذلك اتجاهه . احيانا في بعض الانواع يكون الشورت في ديود حماية موصل على التفرع مع المكثفات في مراحل التغذية ويمكن ان يعمل اللابتوب بدونه ولكن تصبح دارات التحكم"power ICs "عرضة للتلف عند اول عطل , وهذه الدارات ساشرح اعطالها لاحقا باذنه تعالى . تحذير : ينبغي فك جميع الكروت الملحقة " شبكة - مودم - b.t - ... " اذ ان القصر في احدها يمكن ان يتسبب في عدم اقلاع الجهاز وايضا المعالج حيث يشكل وجوده مقاومة صغيرة على الترانزستورات الخاصة بتغذيته . هذا صورة الايسي الخاص بالتغذية الكهربائية للشاحن والبطارية     تذير : ينبغي فك جميع الكروت الملحقة " شبكة - مودم - b.t - ... " اذ ان القصر في احدها يمكن ان يتسبب في عدم اقلاع الجهاز . وايضا فك المعالج حيث يشكل وجوده مقاومة صغيرة على الترانزستورات الخاصة بتغذيته اثناء فحص الترانزستورات . احاول ان شاء الله ترتيب الاعطال حسب تكرارها اي الاكثر شيوعا اولاً اعطال في ics الخاصة بالتغذية وهذه الدارات المتكاملة تصنف من نوع Power management Controllers سأبدا بالشرح لنموذج شائع جدا في اجهزة المحمول المصنعة 2006-2001 وهو max1632 وهو من انتاج شركة maxim وهذه الشركة تعتبر من اشهر شركات Power management Controllers الخاصة باللابتوب  هذه الic هي من نوع ssop وهذا النوع قل استخدامه في اللابتوب ولكن نشرح عليه للسهولة وثم ننتقل الى الانواع الاحدث اليكم pdf ومن ثم نشرح بالتفصيل MAX1632 pdf, MAX1632 description, MAX1632 datasheets, MAX1632 view ::: ALLDATASHEET ::: من خلال قراءة الخصائص نلاحظ ان خرج التغذية المنظم هو 3.3v 12v 5v من المفترض في اي دارة تغذية ان يكون هناك جهد منظم في حالة الoff mode يعني عندما نصل الادبتر او البطارية من المفترض وجود جهدين وبشكل ثابت ودون تشغيل الحاسب هما 5v 3.3v عدم وجود هذين الجهدين مع وجود الجهد بالدخل ونبضة التشغيل على pin28 يعني عطل هذه الic للتوضيح pdf الترانزستورات الموجودة هي من نوع حقلي MOSFET اثنان في دارة 5V واخران لدارة 3.3V دخل التغذية عادة حوالي 19V نلاحظ مجال التغذية لغالب ICs التغذية للمحمول هو 30V طبعا البطارية من 10.8V - 14.4V نبضة ON / OFF هي على ال PIN 28 كما ذكرت هذا العطل شائع في مشاكل التوقف المفاجئ للجهاز او اي مشكلة كهرباء في الجهاز هذا الموضوع عبارة عن تجمع من عدة مواضيع من منتديات عربية وساتابع باذن الله |
|
||||||
|
حل مشكله عدم الشحن فى لابتوبات ال Dell Inspiron 1501/E1705/6000 series  تتكرر هذه المشكله فى الأنواع السابقه بصوره مستمره يأتى لى اللابتوب لا يشحن بالرغم من سلامه الفولت على الشاحن ويرجع ذلك الى إلى تلف الكويل FL1 أو وجود جفاف فى القصدير عند نقاط تلاحمه مع البورده ويتم حل مشكله الشحن بتغييره أو تزويد اللحمات الخاصه به  ومن الملاحظ أن هذه المشكله تتكرر فى العائلات المذكوره لأنها تقريبا لها نفس المخطط الخاص بها جميعا دمتم بخير تحياتى لكم |
|
||||||
|
|
