اريد دائره مؤقت 555 مجربه مع ريليه 12 فولت

[طير القدس]

لو سمحتم اريد دائره مؤقت 555 مجربه مع ريليه 12 فولت للضروره..
وانشا الله تكون مجربه وبارك الله فيكم..

[الألكتروني78]

[QUOTE=طير القدس;771256]لو سمحتم اريد دائره مؤقت 555 مجربه مع ريليه 12 فولت للضروره..
وانشا الله تكون مجربه وبارك الله فيكم..

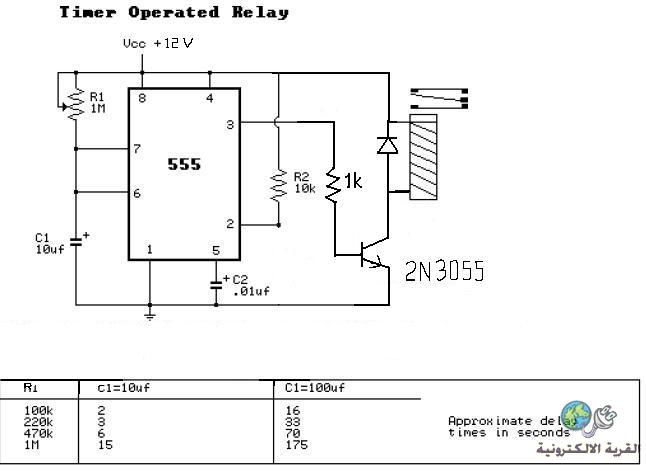

السلام عليكم جرب هذه الدائرة تعمل على 12 فولت

[طير القدس]

[quote=الألكتروني78;771261]

المشاركة الأصلية كتبت بواسطة طير القدس

لو سمحتم اريد دائره مؤقت 555 مجربه مع ريليه 12 فولت للضروره..
وانشا الله تكون مجربه وبارك الله فيكم..


السلام عليكم جرب هذه الدائرة تعمل على 12 فولت

http://upload.qariya.info/images/qar...9531b81a7a.jpg

بارك الله فيك اخي ولكني جربت هذه الدائرة ولم تعمل ارجو ان تضع دائرة مجربه وبارك الله فيك

[فهد المنصور]

[quote=طير القدس;771378]

المشاركة الأصلية كتبت بواسطة الألكتروني78

بارك الله فيك اخي ولكني جربت هذه الدائرة ولم تعمل ارجو ان تضع دائرة مجربه وبارك الله فيك

تأكد من تنفيذك الصحيح للدائرة .. لأنها صحيحه .. ويمكنك التحكم بالوقت بتغيير قيمة المقاومة 1 ميغا أوم .. والتى أنصح بأضافة مقاومة صغيرة معها على التوالي لتجنب قيمة الصفر ..

وكما تم الأشارة بالمخطط .. أنه مؤقت ثواني فقط

[طير القدس]

[quote=Fahad;771445]

المشاركة الأصلية كتبت بواسطة طير القدس

تأكد من تنفيذك الصحيح للدائرة .. لأنها صحيحه .. ويمكنك التحكم بالوقت بتغيير قيمة المقاومة 1 ميغا أوم .. والتى أنصح بأضافة مقاومة صغيرة معها على التوالي لتجنب قيمة الصفر ..

وكما تم الأشارة بالمخطط .. أنه مؤقت ثواني فقط

بارك الله فيك اخي ولكن انا اريد مؤقت علي الاقل دقيقتين والله اني قد جربت تلك الدائرة ولكنها لم تنفع ولم تعمل حتي....ارجو المساعده...

[نعيم البديري]

السلام عليكم جرب هذه الدائرة تعمل على 12 فولت

[/QUOTE]

السلام عليكم اخواني الاعزاء : كما نلاحظ من رسم الدائرة فعلا الدائرة لاتعمل كتايمر في هذا الشكل لسبب واضح وهو ان الطرف 2 موصول مع المصدر عبر مقاومة دون تحديد جهد هذا الطرف فلا يكون خرج مادام هذا الطرف اعلى من ثلث المصدر تحياتي :
لدي سؤال لصاحب الطلب : هل تريد الموقت بحيث ينتظر في بداية التشغيل ثم يعمل مابعد تلك المدة المحددة بشكل دائم ام انك تريد العكس يعني تريد الدائرة تعمل مع بداية التشغيل ثم تتوقف بعد فترة التوقيت :: حدد الطلب وساعطيك التصميم الذي تريد باذن الله : رمضان كريم .

[طير القدس]

المشاركة الأصلية كتبت بواسطة نعيم البديري

السلام عليكم جرب هذه الدائرة تعمل على 12 فولت

السلام عليكم اخواني الاعزاء : كما نلاحظ من رسم الدائرة فعلا الدائرة لاتعمل كتايمر في هذا الشكل لسبب واضح وهو ان الطرف 2 موصول مع المصدر عبر مقاومة دون تحديد جهد هذا الطرف فلا يكون خرج مادام هذا الطرف اعلى من ثلث المصدر تحياتي :
لدي سؤال لصاحب الطلب : هل تريد الموقت بحيث ينتظر في بداية التشغيل ثم يعمل مابعد تلك المدة المحددة بشكل دائم ام انك تريد العكس يعني تريد الدائرة تعمل مع بداية التشغيل ثم تتوقف بعد فترة التوقيت :: حدد الطلب وساعطيك التصميم الذي تريد باذن الله : رمضان كريم .[/QUOTE]
بارك الله فيك اخي اريدها مؤقت ثم تعمل بعد التوقيت وشكراااا يعني بعد مده خمس دقائق تعمل مثلا....

[نعيم البديري]

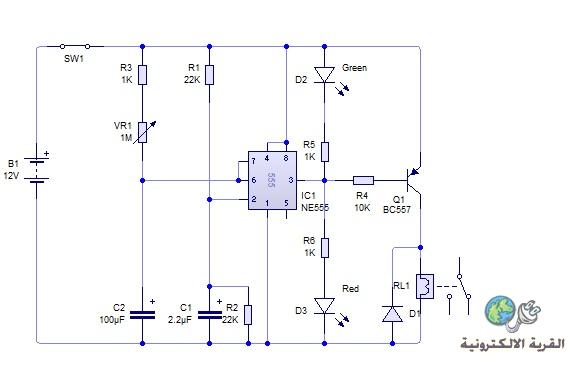

تفضل اخي هذه دائرة مجربة هنا الزمن حوالي دقيقتان ويمكن زيادته عن طريق زيادة المكثفة C2 ممكن جعلها 220uf بدلا من 100uf لتحصل على زمن يزيد عن 4 دقائق , ثم يعمل الريلي : تحياتي .اما الليدين فهما للدلالة ممكن عدم ربطهما بالدائرة .
